Avvertenze per il collegamento CC
Informazioni ge-
nerali sui moduli
solari
Per scegliere correttamente i moduli solari e utilizzare al meglio l'inverter dal punto di vista
economico, attenersi a quanto riportato di seguito.
-
La tensione di funzionamento a vuoto dei moduli solari aumenta in condizioni di irrag-
giamento solare costante e temperatura in diminuzione. La tensione di funzionamento
a vuoto non deve superare 1000 V. Una tensione di funzionamento a vuoto superiore
ai valori indicati comporta il danneggiamento dell'inverter, facendo decadere tutti i di-
ritti di garanzia.
-
Attenersi ai coefficienti di temperatura riportati sulla scheda tecnica dei moduli solari.
-
Valori precisi sulla scelta delle dimensioni dei moduli solari sono forniti da appositi pro-
grammi di calcolo, come ad esempio Fronius Solar.configurator (disponibile sul sito ht-
tp://www.fronius.com).

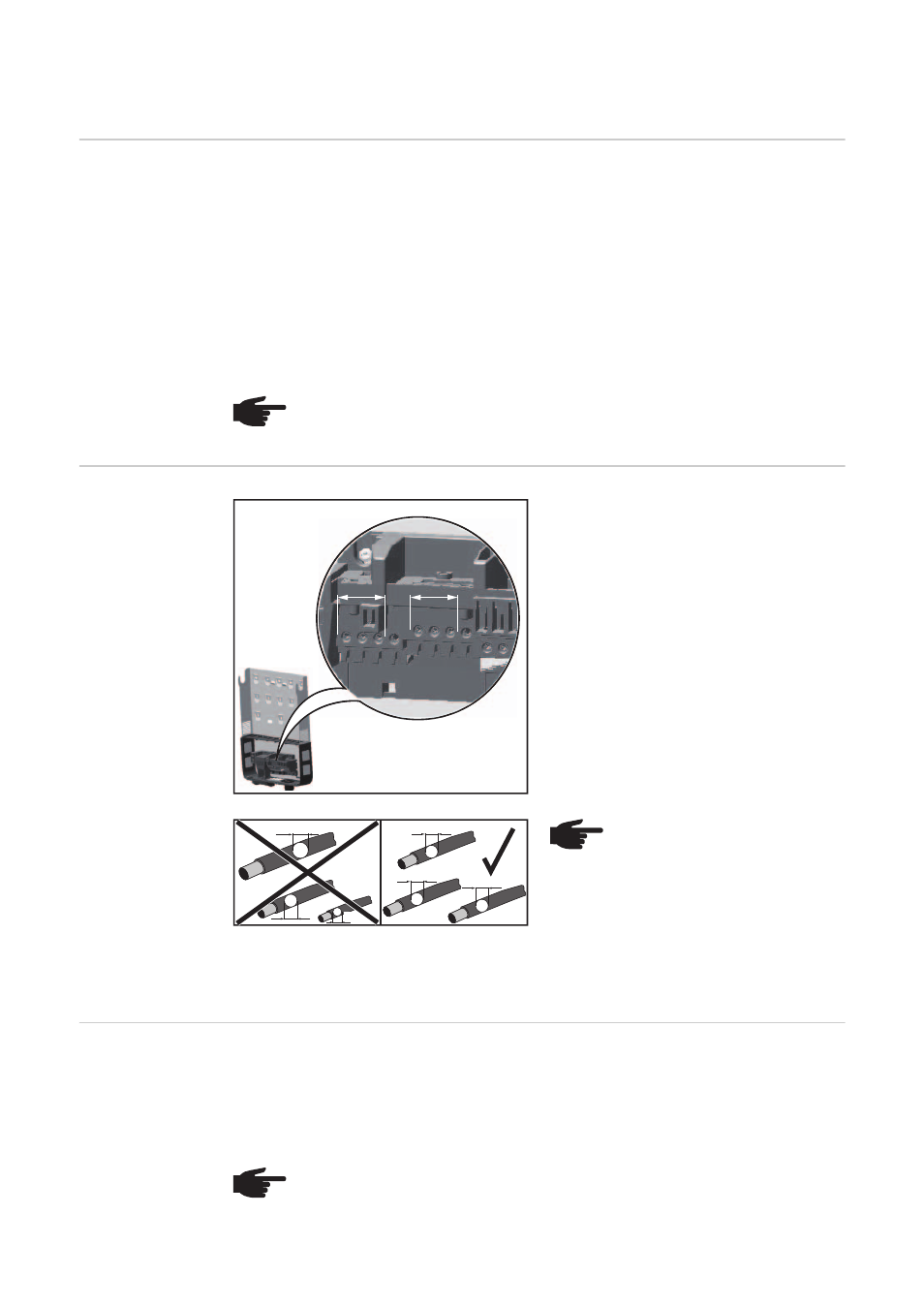

Morsetti CC
Sezione max. per cavo CC:
16 mm².
Sezione min. per cavo CC:
2,5 mm².
I cavi CC possono essere collegati nei mor-
setti CC senza manicotti di fine filo.
Per i cavi CC con sezione di 16 mm² non si possono utilizzare o si possono utilizzare solo
limitatamente manicotti di fine filo a seconda del tipo di manicotto e dell'iniezione.
Collegamento di
cavi di alluminio
I morsetti sul lato CC sono adatti al collegamento di cavi di alluminio rotondi a un condut-
tore. Per via dello strato di ossido non conduttore dell'alluminio, in caso di collegamento di
cavi di alluminio è necessario osservare quanto segue:
-
le correnti misurate ridotte per cavi di alluminio
-
le condizioni di collegamento riportate di seguito.
AVVERTENZA! Prima di collegare i moduli solari verificare che il valore della ten-
sione indicato dal produttore coincida con quello effettivamente disponibile.
DC =
+
+
-
+
-
-
DC+
DC-
D1
D2
D1
D1
D1
D3
AVVERTENZA! Per garantire il
supporto antistrappo ottimale del-
le stringhe di moduli solari, utiliz-
zare esclusivamente cavi della
stessa sezione.
AVVERTENZA! Per la pianificazione delle sezioni dei cavi, tenere in considera-
zione le disposizioni locali.
