FLOWSERVE
Sistemi di attuazione Limitorque Serie L120 FCD LMITIM1201-01 - 07/06
Canotto opzionale
1. Rimuovere il volantino (parte 29, Figura 5.2), la relativa piastra di copertura (33, Fig. 5.2) e guarnizione
(34) per poter accedere alla bussola d'arresto elastica (99).
2. Rimuovere quest'ultimo (99) dal tirante (1). La bussola (95) può ora essere rimosso dal fondo del
canotto (parte 25, Fig. 5.2).
3. Il raccordo boccola di serraggio (96) può essere rimosso dalla bussola rimuovendo l'anello di ritegno
(98).
6.7 Disassemblaggio della base reggispinta
(opzione Trasmissione 2)
I numeri delle parti si riferiscono alla Figura 6,2.
1
In presenza dell'opzione base reggispinta (parte 100), rimuovere il ritegno della guarnizione (102)
seguito dalla boccola (101).
2
Rimuovere le quattro viti a testa cilindrica esagonale (110) ed estrarre la base reggispinta
dall'alloggiamento

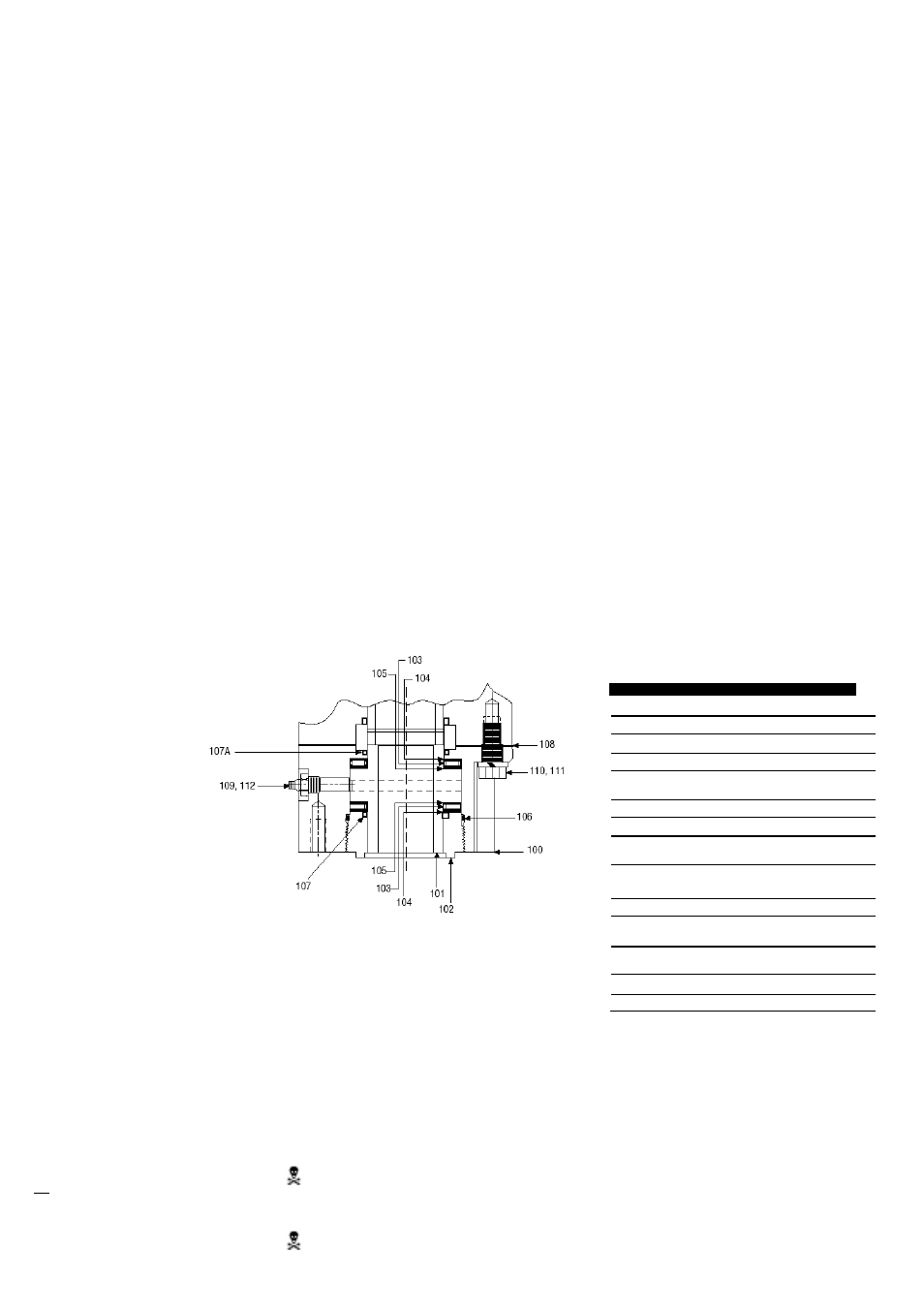

Figura 6.2- basi per attuatori da L120-10 a 40
N.B.: Per l'L120-10, utilizzare lo stesso numero di parte
per #107 e 107A. Per l'L120-20 e l'L120-40, utilizzare due
numeri diversi.
Parte Quantità
Descrizione
100
1
Alloggiamento base
101
1
Boccola
102
1
Ritegno guarnizione
103
2
Cuscinetto ad aghi
104
2
Rondella reggispinta
105
2
Rondella reggispinta
106
1
Guarnizione O-ring
107
1
Guarnizione quad ring
107A
1
Guarnizione quad ring
108
1
Guarnizione
109
1
Punto d'ingrassaggio
110
4
Vite a testa cilindrica
esagonale
111
4
Rondella di sicurezza
112
1
Punto di sfogo
6.8 Sostituzione boccola –
Applicazioni base reggispinta
30
Questo capitolo vale solo per applicazioni di base reggispinta. Di tanto in tanto, la boccola può
richiedere la sostituzione, se utilizzata in applicazioni a stelo filettato su valvole a stelo saliente
X AVVERTENZA: Possibile tensione pericolosa. Disattivare l'alimentazione prima di disassemblare o
rimuovere l'attuatore dalla base su cui è montato. In tal modo si eviteranno avviamenti accidentali
durante l'intervento sull'unità.
X AVVERTENZA: Contenitore a potenziale alta pressione. Prima di rimuovere o disassemblare
l'attuatore, verificare che la valvola o altro dispositivo attuato sia isolato e non sotto pressione.
