Schema del flusso PA 46, PA 47, MPA 46, MPA 47
Calcolo della quantità di acqua della caldaia da scaricare sulla
base della seguente formula:
A = Q · S
K – S
Conduttività dell’acqua
di alimentazione:
S [µS/cm]
Conduttività consentita
dell’acqua della caldaia:
K [µS/cm]
Potenza della caldaia:
Q [kg/h]
Quantità d’acqua della
caldaia da scaricare:
A [kg/h]
Esempio
Conduttività dell’acqua
di alimentazione:
S = 20 µS/cm
Conduttività consentita
dell’acqua della caldaia:
K = 4000 µS/cm
Potenza della caldaia:
Q = 2000 kg/h
Quantità d’acqua della
caldaia da scaricare:
A
≈≈≈≈≈10 kg/h

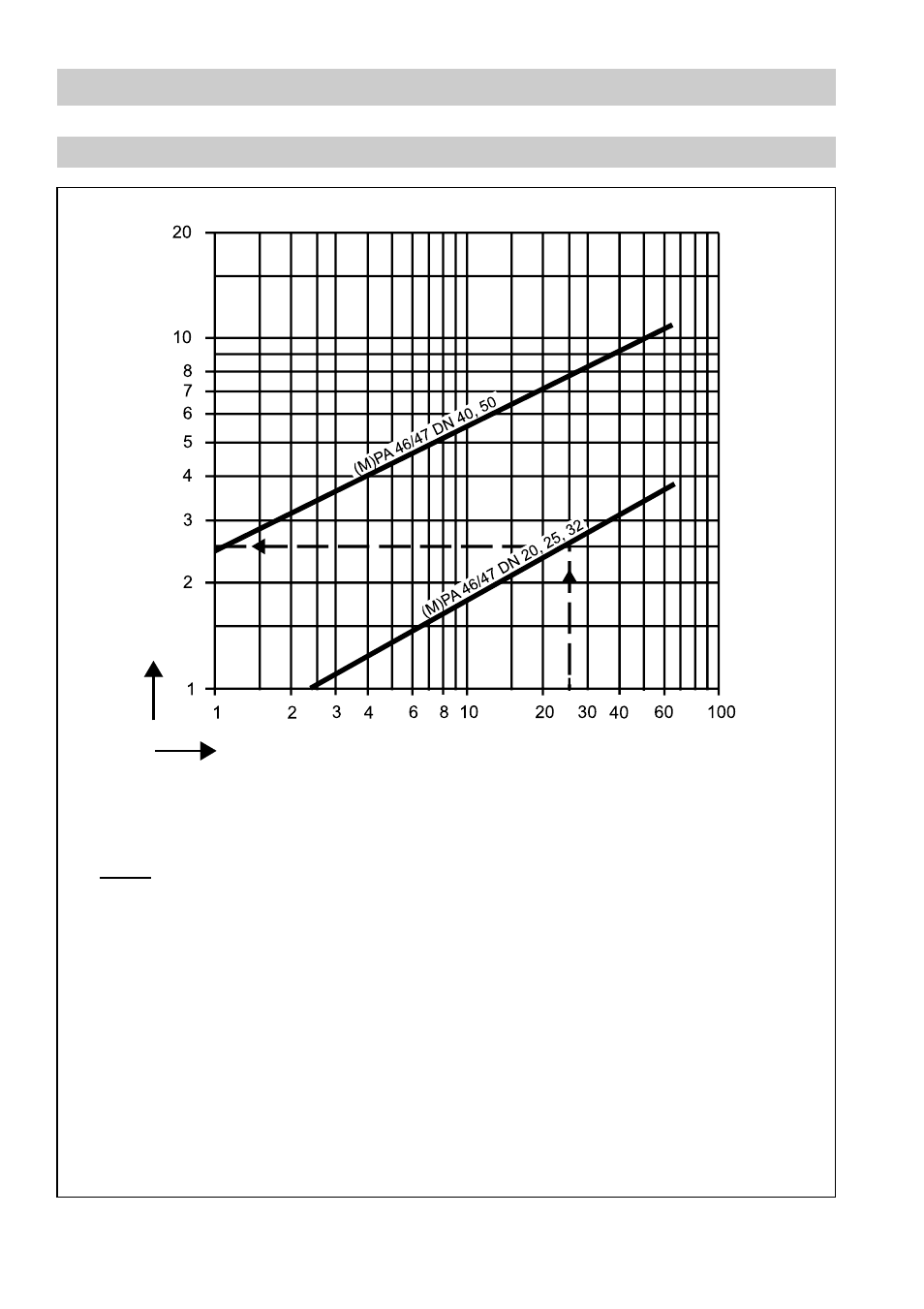

Esempio di lettura per lo schema della Fig. 1
Sovrapressione della caldaia: 25 bar
Diametro nominale della
valvola di spurgo:
DN 32
Portata:
2,5 kg/s
Sovrapressione della caldaia [bar]
Portata di acqua calda [kg/s]
