4 INSTALLAZIONE
Le apparecchiature funzionanti in un
ambiente pericoloso devono ottemperare alle
opportune disposizioni di legge in materia di
protezione dalle esplosioni. Consultare la sezione
1.6.4, Prodotti usati in atmosfere potenzialmente
esplosive.
Tutta l’attrezzatura deve essere messa a
terra.
4.1 Posizione
La pompa deve essere installata in modo da
permettere l'accesso, la ventilazione, la
manutenzione e l'ispezione con un ampio spazio
per il sollevamento e deve essere il più vicino
possibile alla sorgente di liquido pompato.
4.2 Fondazioni
Le condizioni di installazione e di fissazione sono
di primaria importanza per garantire un buon
funzionamento. Il non rispetto di tali
raccomandazioni può condurre a distruzioni e
danni che non saranno prese in conto nel quadro
delle garanzie contrattuali. Le fondazioni dovranno
essere realizzate da una società specializzata e
competente. Verificare che tali fondazioni non
sono sottoposte alle vibrazioni emesse da altre
macchine. Il materiale deve essere installato in un
locale arieggiato, protetto dalle intemperie, ed in

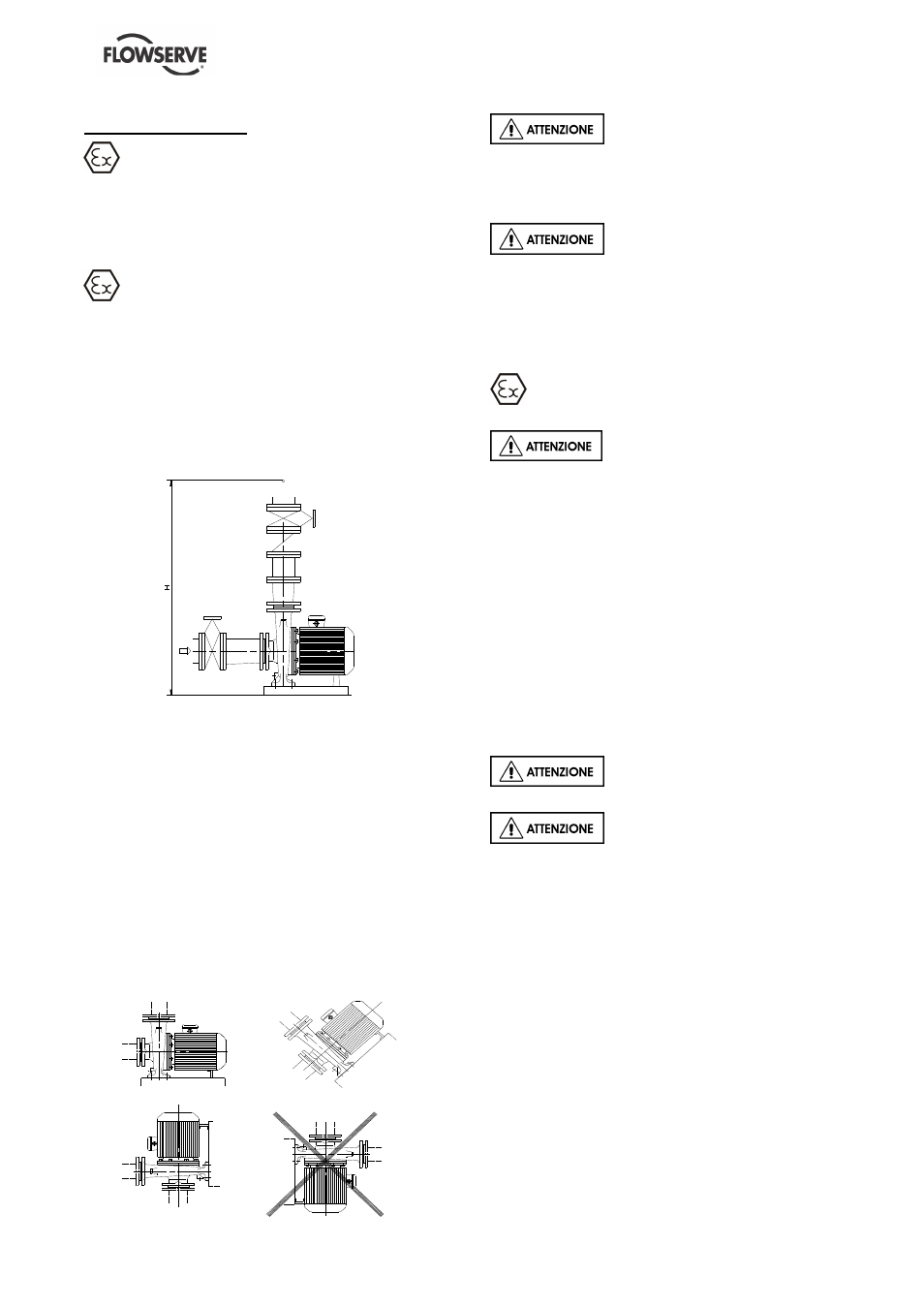

particolar modo dal gelo. Diverse posizioni di
installazione sono possibili, come precisato qui di
seguito:
Mai posizionare il motore sotto la
pompa. Il gruppo deve essere montato su una
superficie piana. I fori nei bracci di fissaggio
pompa e motore permettono di fissare il gruppo al
suolo.
In alcuni casi, è necessario il
bloccaggio sotto il gruppo, la flangia motore tocca
la superficie di appoggio anteriore ai bracci.
Bloccare imperativamente sia sotto la pompa E
sotto il motore.
4.3 Tubazioni
L’utente deve verificare che l’attrezzatura sia
isolata da qualsiasi fonte esterna di vibrazioni.
I collegamenti della rete di
tubazioni sono dotati di rivestimenti protettivi per
impedire che corpi estranei vi penetrino durante il
trasporto e l'installazione. Assicurarsi che tali
rivestimenti vengano rimossi dalla pompa prima
del collegamento di qualsiasi tubazione.
4.3.1 Tubazioni di aspirazione e di mandata
I diametri di aspirazione e di mandata della pompa
non condizionano direttamente le dimensioni delle
tubazioni dell’installazione:
a) In primo approccio, scegliere una velocità di
mandata < 2 m/s (7 ft/s) all’aspirazione , e di
circa 3 m/s (10 ft/s) alla mandata.
b) Tenere conto del NPSH disponibile che deve
essere superiore al NPSH richiesto dalla
pompa.
Mai utilizzare la pompa come
supporto di tubazione.
Mai montare guarnizioni di
dilatazione senza ripresa d'effetto di fondo.
Le forze e movimenti ammissibili sulle flangie della
pompa dipendono dal tipo e dalla taglia dello
stesso.
Gli sforzi esterni possono condurre al
disallineamento dell’insieme pompa e motore, al
riscaldamento dei cuscinetti, a vibrazioni o alla
rottura del corpo della pompa.
Le costrizioni esercitate sulle flangie non devono
superare i valori specificati sulla seguente tabella:
