1
Collegamenti

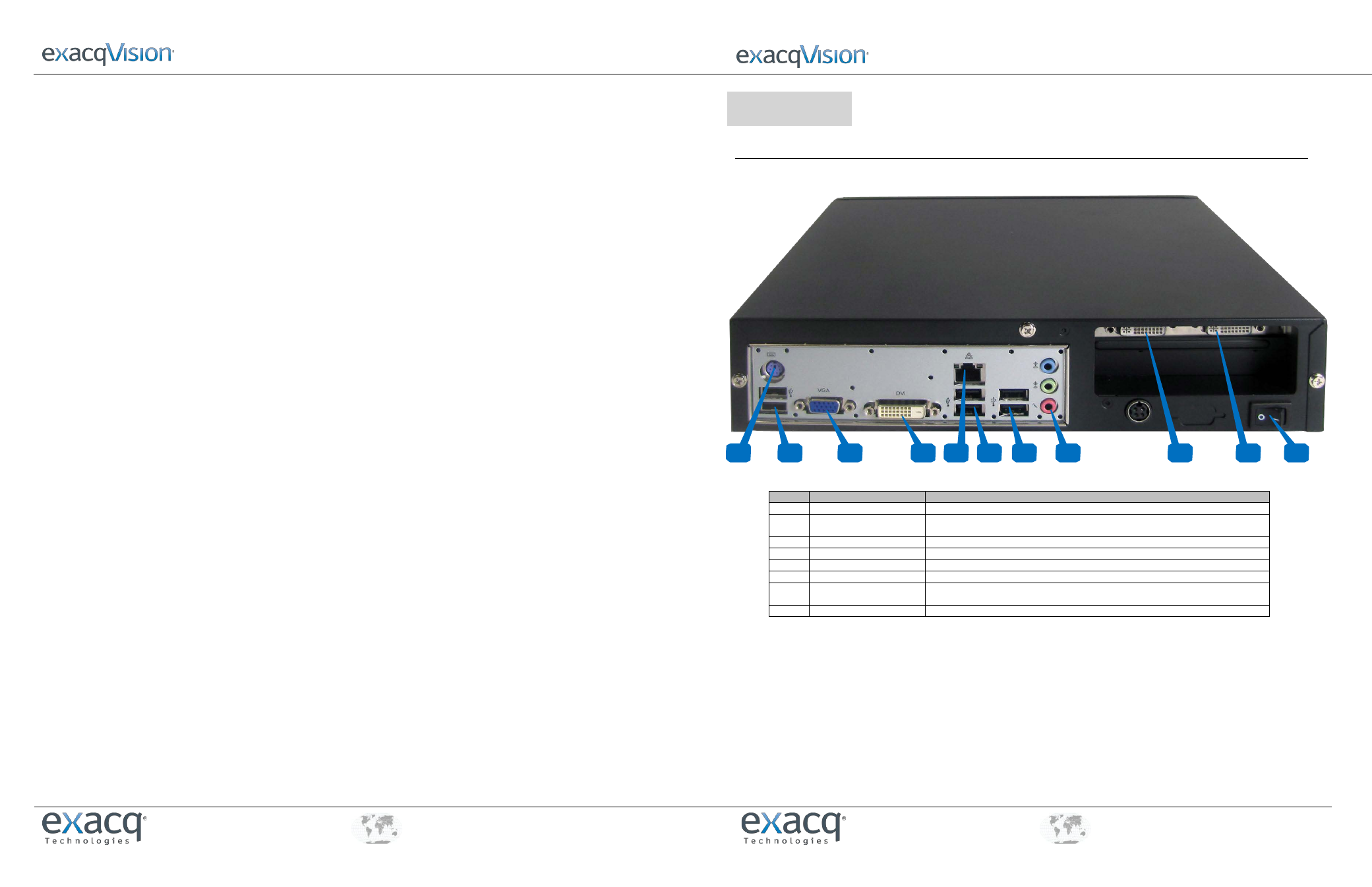

Collegamenti Pannello Principale Posteriore
1
2a
3
4
5
2b
2c
6
7b
7a
8
Voce #
Descrizione
Note
1
Porta PS-2
Mouse e tastiera compatibili
2
USB (x6)
Dispositivo di memoria USB, mouse, tastiera o masterizzatore compatibili;
mouse incluso; il tasto centrale sul mouse attiva la tastiera su schermo
3
Monitor VGA
4
Monitor DVI
5
Ethernet 10/100/1000
6
Audio In/out
Rosa (non utilizzato), verde (uscita audio stereo a livello di linea), blu (uguale)
7
Video In, Video Out*
Audio In
sistemi a 8 ingressi: Ingressi 1-8 e un'uscita*; connettore blu non utilizzato (non illustrato)
sistemi a 16 ingressi: Ingressi 1-8 e un'uscita* (7a); ingressi 9-16 (7b)
8
Pulsante di accensione
* Quando si utilizzano i cavi in dotazione con il sistema, il cavo con il connettore giallo è per l'uscita
video.
Nei sistemi a 16 ingressi, il cavo di uscita video giallo non funzionerà se collegato al connettore contenente gli ingressi
9-16 (7b)
