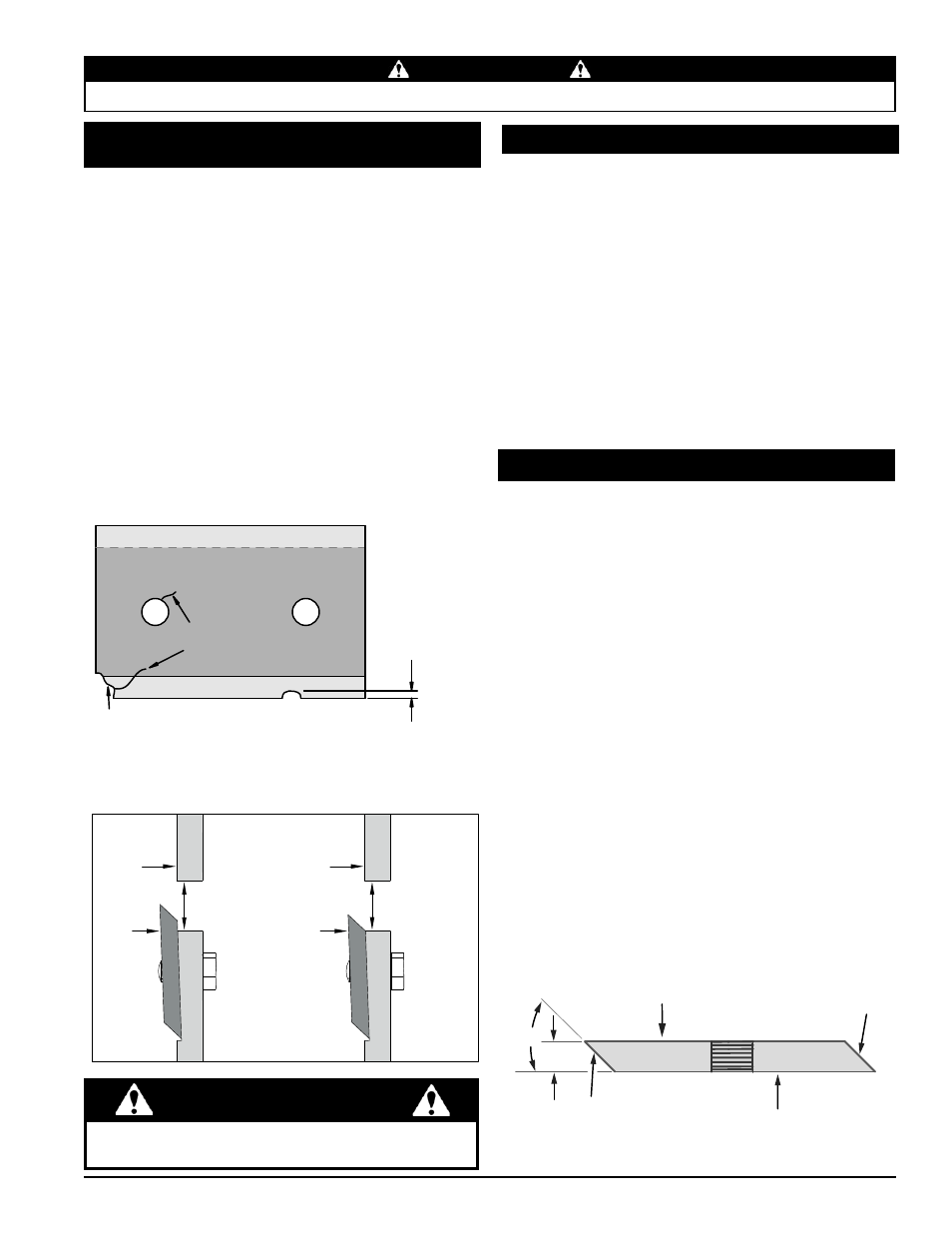

13 CIPPATRICE/SMINUZZATRICE DA 3 POLLICI
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIma DI IsPeZIoNaRe La maCChINa o eFFettUaRvI LavoRI DI maNUteNZIoNe, sPeGNeRe L’aLImeNtaZIoNe e assICURaRsI
Che tUtte Le PaRtI moBILI sIaNo ComPLetameNte FeRme.
AvvErTENzA
5.2 MANuTENzIONE dELLE LAME dELLA
CIppATrICE
Le lame di cippatura sono affilate! Prestare attenzione
lavorando sulla macchina per evitare lesioni.
AvvErTENzA
5.4 COME AffILArE LE LAME
5.3 rIMOzIONE dELLE LAME
Le lame della cippatrice potrebbero smussarsi, rendendo
difficile la cippatura e aggiungendo un ulteriore sforzo alla
macchina. Controllare che le lame siano affilate ogni 5-15
ore di lavoro e arrotarle se necessario.
Le lame devono essere affilate se:
•
La macchina vibra notevolmente quando viene inserito del
materiale nella cippatrice.
• I rami di piccolo diametro non si autoalimentano.
• I trucioli vengono scaricati in modo non uniforme o
presentano code filiformi, soprattutto quando si cippano
rami verdi.
Prima di affilare le lame di cippatura, controllare eventuali
danni permanenti. sostituire la lama se:
•
Ci sono incrinature, angoli rotti o tagli più grandi di 3
mm (vedere sotto).
• La base del bordo di taglio è consumata o deve essere
riaffilata in modo che non superi più l’incavo della cippatrice
(vedere sotto).
Le lame possono essere affilate su una rettificatrice da
banco o da un professionista.
Non affilare né molare mai le superfici di montaggio delle 1.
lame. Ciò provoca l’arrotolamento del bordo e danni alla
lama, con conseguenti prestazioni insoddisfacenti di
cippatura.
Rettificare nuovamente il bordo angolato delle lame
2.
di cippatura a 45 gradi (Figura 5.2). accertarsi che
sia utilizzato qualche tipo di accessorio per tenere
correttamente la lama all’angolo corretto.
Quando si esegue la rettifica prestare attenzione a
3.
che la lama non si surriscaldi e non cambi colore. Ciò
rimuove le proprietà di trattamento al calore.
Utilizzare tempi di rettifica brevi e raffreddare con acqua
4.
o qualche tipo di refrigerante liquido.
Rimuovere una quantità uguale da ciascuna lama per
5.
mantenere il bilanciamento del rotore.
Piccole imperfezioni quali intaccature e sbavature sul
6.
lato piatto della lama non influenzano le prestazioni di
cippatura della macchina.
Per lame che siano state affilate ripetutamente,
7.
accertarsi che la superficie affilata si estenda oltre
l’apertura della scanalatura di cippatura. se non si
estende oltre l’apertura, le lame vanno sostituite.
Capovolgere la porta/ 1. protezione di scarico. Per i modelli
"s", rimuovere il gruppo di scarico.
Rimuovere il bullone da 8 mm x 22 mm e il dado
2.
autobloccante che tiene lo schermo della sminuzzatrice
sul fondo del telaio.
scollegare e rimuovere lo schermo della sminuzzatrice
3.
dalla macchina.
Rimuovere i due bulloni esagonali da 8 mm x 38 mm
4.
che fissano la lama della cippatrice al rotore. Ripetere
per la seconda lama.
esaminare le lame per verificare l’eventuale presenza di
5.
incrinature o intaccature. se sono presenti incrinature,
sostituire le lame. se non è possibile rimuovere le
intaccature affilando la lama, sostituire la lama.
INTACCATURA
SUPERIORE
A 0,3 cm
INCRINATURA
SUPERIORE
A 0,3 cm
ANGOLO
SPEZZATO
45°
.25
SUPERFICIE AFFILATA
SUPERFICIE AFFILATA
SUPERFICIE DI MONTAGGIO:
NON RETTIFICARE
SUPERFICIE DI MONTAGGIO:
NON RETTIFICARE
Figure 5.1
DISCO DELLA
CIPPATRICE
DISCO DELLA
CIPPATRICE
SCANALATURA DI
CIPPATURA
SCANALATURA DI
CIPPATURA
LAMA
NUOVA
LA LAMA È TROPPO
CORTA, DEVE ESSERE
SOSTITUITA
