CIPPATRICE DA 11 CM 12
ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI ALIMENTAZIONE,
STACCARE IL CAVO DELLA CANDELA DI ACCENSIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
Controllare lo stato delle cinghie di trasmissione ogni anno
o ogni 25 ore di funzionamento, a seconda del limite che
si raggiunge prima. Sostituire una cinghia di trasmissione
incrinata, sfrangiata, usurata o allentata. Sostituire la cinghia
di trasmissione con una cinghia originale di tipo a fascia
multistrato. Non usare cinghie a singolo strato. per regolare
le cinghie di trasmissione, procedere come segue:
1. Spostare la leva di innesto in posizione RELEASE
(Rilascio).
2. Disinnestare la pto e spegnere il motore del trattore.
3. Rimuovere l’albero della pto dal trattore e scollegare
dall’attacco del treppiede.
4. Spostare la leva di innesto in posizione CHIppING
(cippatura).
5. Rimuovere i bulloni da 0,8 cm per staccare lo schermo
della cinghia anteriore o posteriore.
6. Serrare o allentare il bullone ad occhio sulla base della
puleggia folle fino a quando la deflessione della cinghia
è 1,1 cm quando un carico di 9 kg è posto contro la
cinghia.
7. Reinstallare gli schermi della cinghia.

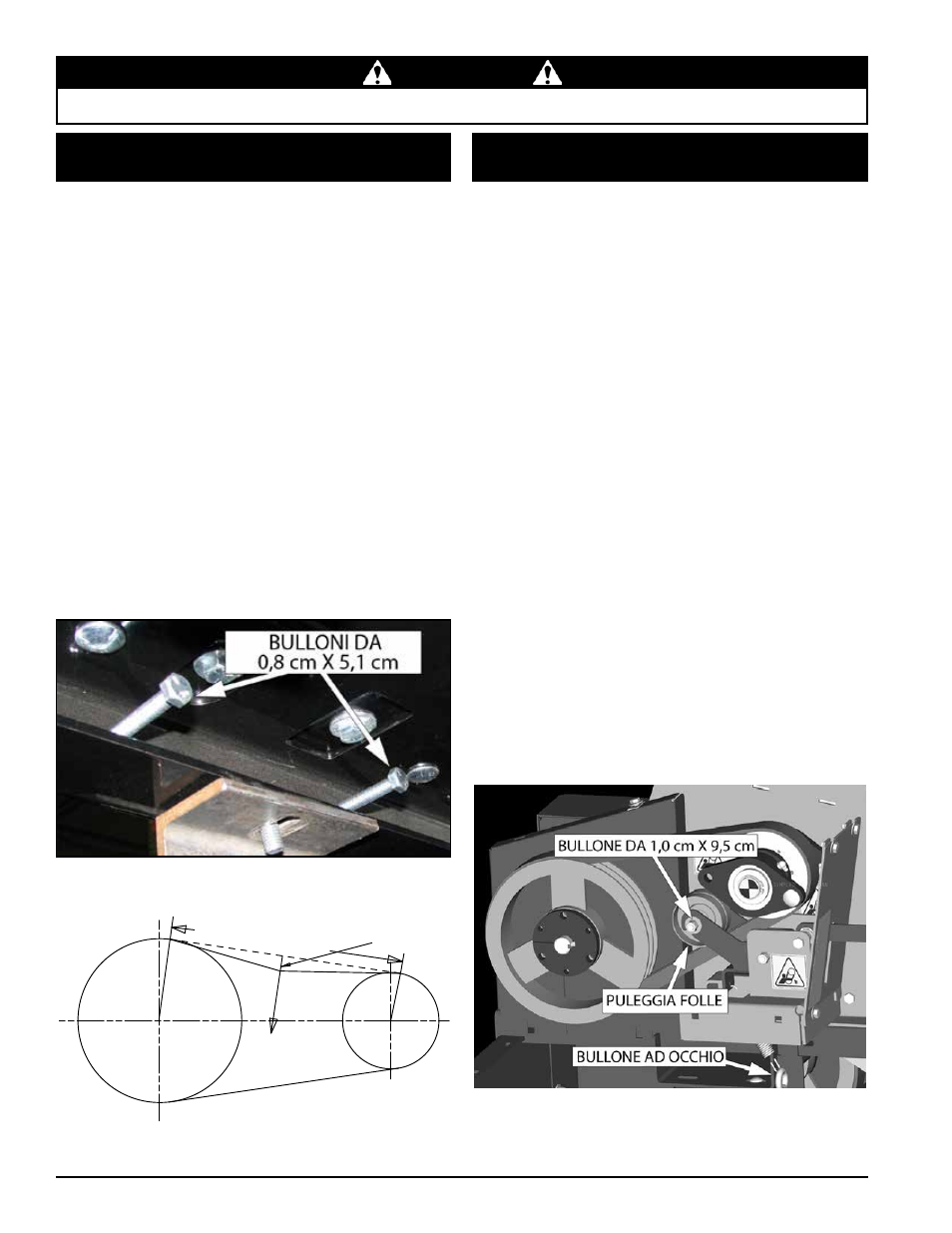

Figura 5.4 Tensione della cinghia
5.8 reGOlaZiOne della CinGhia di tr-
aSMiSSiOne
Figura 5.3 Bulloni di regolazione
LUNGHEZZA
TRATTO
DEFLESSIONE
1,1 CM
FORZA
9 KG
Figura 5.5 Sostituzione della cinghia di trasmissione anteriore
CinGhia di traSMiSSiOne anteriOre
1. Spostare la leva di innesto in posizione RELEASE
(Rilascio).
2. Disinnestare la pto e spegnere il motore del trattore.
3. Rimuovere l’albero della pto dal trattore e scollegare
dall’attacco del treppiede.
4. Rimuovere i quattro bulloni esagonali da 0,8 cm x 1,6 cm e
i quattro bulloni esagonali da 0,8 cm x 1,9 cm che fissano
lo schermo della cinghia anteriore all'alloggiamento della
cippatrice. Rimuovere lo schermo e metterlo da parte.
5. Rimuovere il perno a scatto del cuscinetto anteriore.
Quindi rimuovere i bulloni da 1,3 cm x 3,8 cm che
collegano il cuscinetto anteriore alla saldatura di sostegno
del cuscinetto.
6. Rimuovere i quattro bulloni da trasporto da 1,0 cm x
2,5 cm, le rondelle e i dadi autobloccanti che fissano la
saldatura di sostegno del cuscinetto sull'alloggiamento
della cippatrice. Rimuovere la saldatura di sostegno del
cuscinetto e metterla da parte.
7. Allentare il bullone ad occhio per ridurre la tensione sulla
cinghia (Figura 5.5).
8. Rimuovere il bullone esagonale da 1,0 cm x 9,5 cm, le
rondelle e il dado autobloccante che fissano la puleggia
folle alla mensola della puleggia. Rimuovere la puleggia
folle.
9. Rimuovere la cinghia precedente e installare la nuova
cinghia.
5.9 SOStituZiOne della CinGhia di tr-
aSMiSSiOne
