14 CIPPATRICE DA 13 CM
ASSISTENZA E MANUTENZIONE

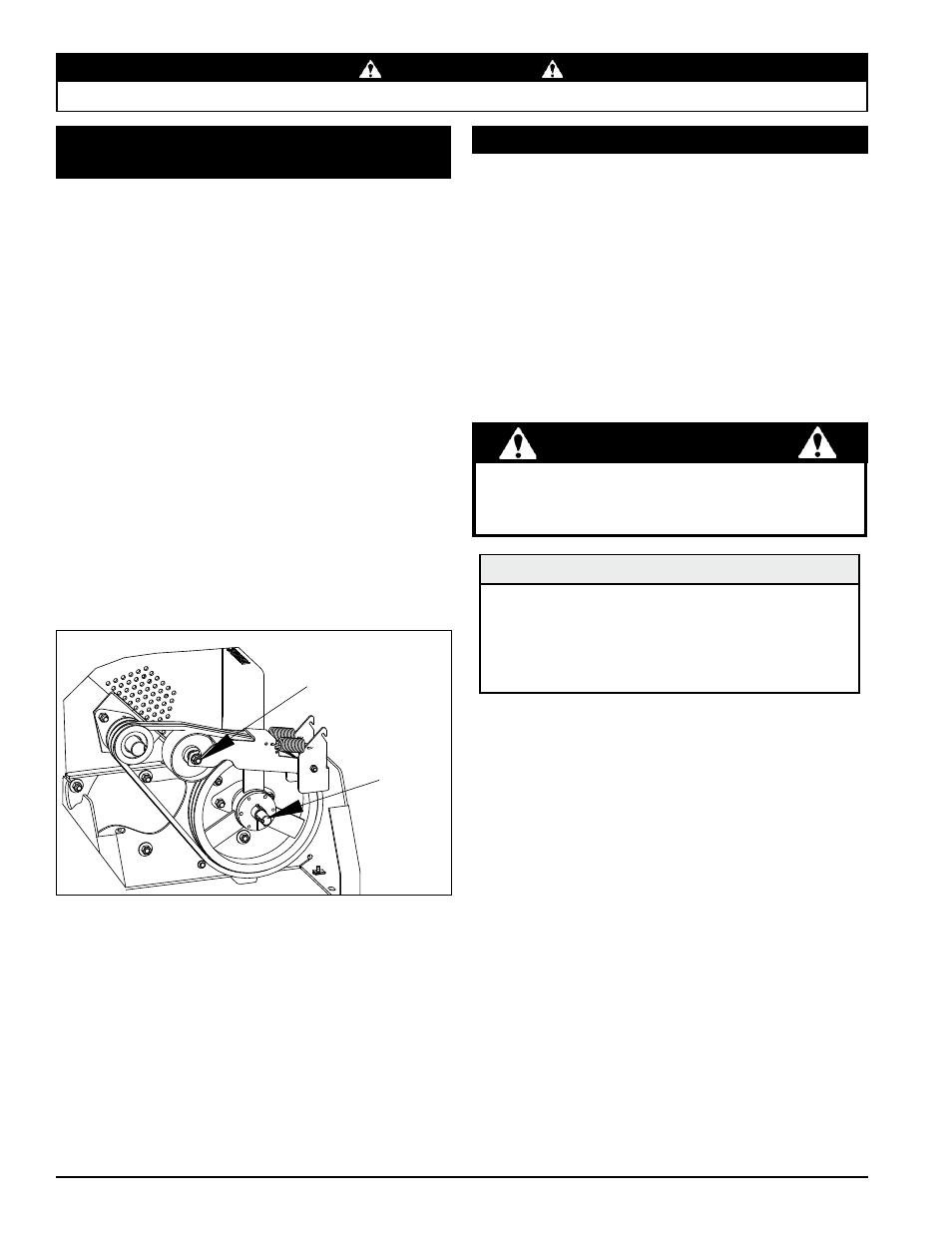

Figura 5.5 Cinghia e pulegge con schermo della cinghia rimosso
PULEGGIA
FOLLE
ALBERO
SECONDARIO
Lubrificare la macchina periodicamente con grasso a base di
litio. Le condizioni di lavoro estreme possono richiedere una
lubrificazione più frequente.
Lubrificare i seguenti punti ogni 50 ore di funzionamento:
1. Due zerk sull'albero del martinetto (rimuovere la
copertura della cinghia per accedere).
2. Due zerk sull'albero del rotore (rimuovere la copertura
della cinghia per accedere).
3. Due zerk sull'albero del rullo di avanzamento.
4. Un ingrassatore zerk sul canale di scarico.
5.9 LUBRIFICAZIONE
Controllare lo stato della cinghia di trasmissione ogni anno
o ogni 25 ore di funzionamento, a seconda del limite che
si raggiunge prima. Se la cinghia è incrinata, usurata,
sfilacciata o allentata, sostituirla.
Per sostituire la cinghia:
1. Rimuovere la protezione della cinghia grande rimuovendo
cinque (5) bulloni da 8 mm e rondelle.
2. Rimuovere la puleggia folle rimuovendo il bullone da 10
cm al centro della puleggia (vedere Fig. 5.5).
3. Rimuovere la cinghia di trasmissione dalle pulegge.
4. Installare la nuova cinghia sulle pulegge.
5. Riposizionare la puleggia folle e ricollocare il bullone.
6. Riposizionare la protezione della cinghia.
5.8 SOSTITUZIONE DELLA CINGHIA DI TR-
ASMISSIONE
Chipping blades are sharp! Use caution when working on
machine to avoid injury.
Oli lubrificanti a base di litio e poliurea non sono
compatibili. La miscela di due tipi di grasso potrebbe
comportare un prematuro malfunzionamento.
IMPORTANTE
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE E
ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
NOTA
Non lubrificare eccessivamente i cuscinetti. L'eccessivo
riempimento può portare all'eccessivo riscaldamento
e/o all'uscita dalla sede delle tenute. Aggiungere grasso
lentamente e con una leggera pressione. Laddove
possibile, ruotare il cuscinetto lentamente durante la
lubrificazione.
