20 CIPPATRICE GIREVOLE
ASSISTENZA E MANUTENZIONE
PriMa di EsEgUirE LaVori di isPEZionE o ManUtEnZionE a QUaLsiasi PartE dELLa MaCChina, sPEgnErE La FontE di aLiMEntaZionE,
sCoLLEgarE i CaVi dELLa battEria E assiCUrarsi ChE tUttE LE Parti MobiLi siano CoMPLEtaMEntE FErME.
AVVerTeNzA
5.10.2 sOsTITUzIONe deLLA cINGhIA dI
TrAsMIssIONe IdrAULIcA
Controllare lo stato della cinghia di trasmissione ogni anno
o ogni 25 ore di funzionamento, a seconda del limite che si
raggiunge prima. Se la cinghia è incrinata, usurata, sfilacciata
o allentata, sostituirla. seguire questa procedura per sostituire
la cinghia di trasmissione.
Utilizzando una chiave, estrarre la piccola puleggia folle 1.
dalla cinghia idraulica per rilasciare la tensione
rimuovere la cinghia di trasmissione idraulica dalla
2.
puleggia di trasmissione sul motore e dalla pompa
idraulica.
Utilizzando una chiave, estrarre la piccola puleggia folle
3.
verso il centro della cippatrice.
installare la cinghia di trasmissione idraulica sulla pompa
4.
idraulica (all’esterno della puleggia folle) e sulla puleggia
di trasmissione del motore (Figura 5.5).
rilasciare la folle per applicare tensione sulla cinghia di
5.
trasmissione della pompa idraulica.
5.10.3 reGOLAzIONe deLLe cINGhIe dI
TrAsMIssIONe
abbassare la maniglia d’innesto. 1.
allentare il bullone sul tirante del motore. non 2.
riMUoVErLo.
Verificare che i bulloni di tensionamento della cinghia
3.
sulla piastra di montaggio del motore siano saldi contro il
supporto del motore.
allentare i quattro bulloni del supporto del motore.
4.
ruotare alternativamente ciascuno dei bulloni di 5.
tensionamento della cinghia in senso orario di un numero
uguale di giri fino a quando la deflessione della cinghia
al centro della cinghia è di 11 mm quando un carico di
9 kg è collocato contro la cinghia (Figura 5.6).
Controllare l’allineamento delle pulegge utilizzando un
6.
bordo diritto e regolare il corretto bullone di tensione della
cinghia se necessario.
serrare i quattro bulloni di supporto del motore alla coppia
7.
di serraggio appropriata.
serrare il bullone del tirante del motore.
8.
sollevare la maniglia d’innesto, avviare il motore e 9.
abbassare la maniglia d’innesto per provare le unità.
regolare le pulegge e la tensione della cinghia in base
alle esigenze.

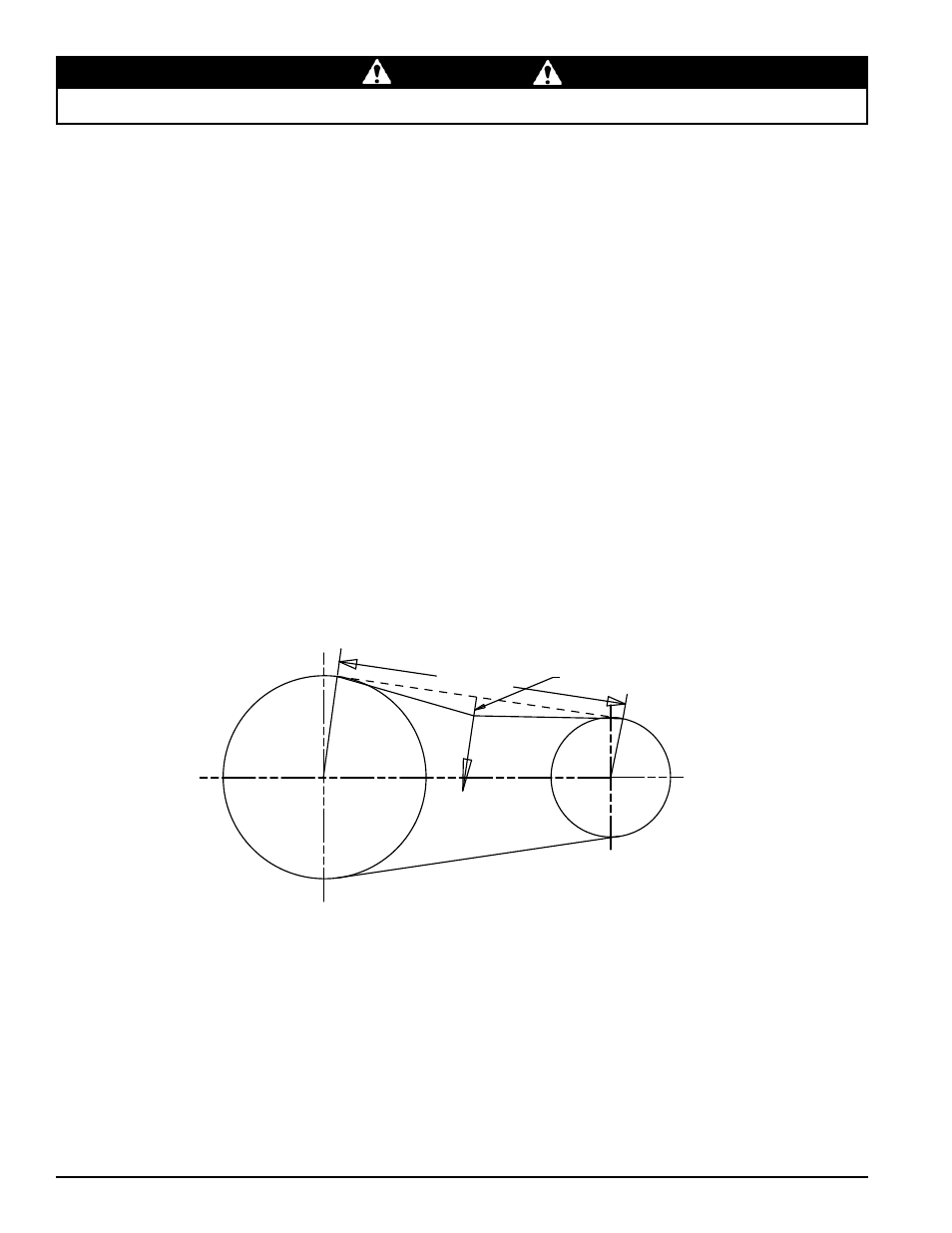

Figura 5.6 - Tensione della cinghia di trasmissione
Lunghezza
del Tratto
Forza
9 kg
Deflessione 11 mm
