4. Allineare il lato sinistro e quello destro della scheda controller con le guide
nella stampante e farla scorrere nell’alloggiamento.

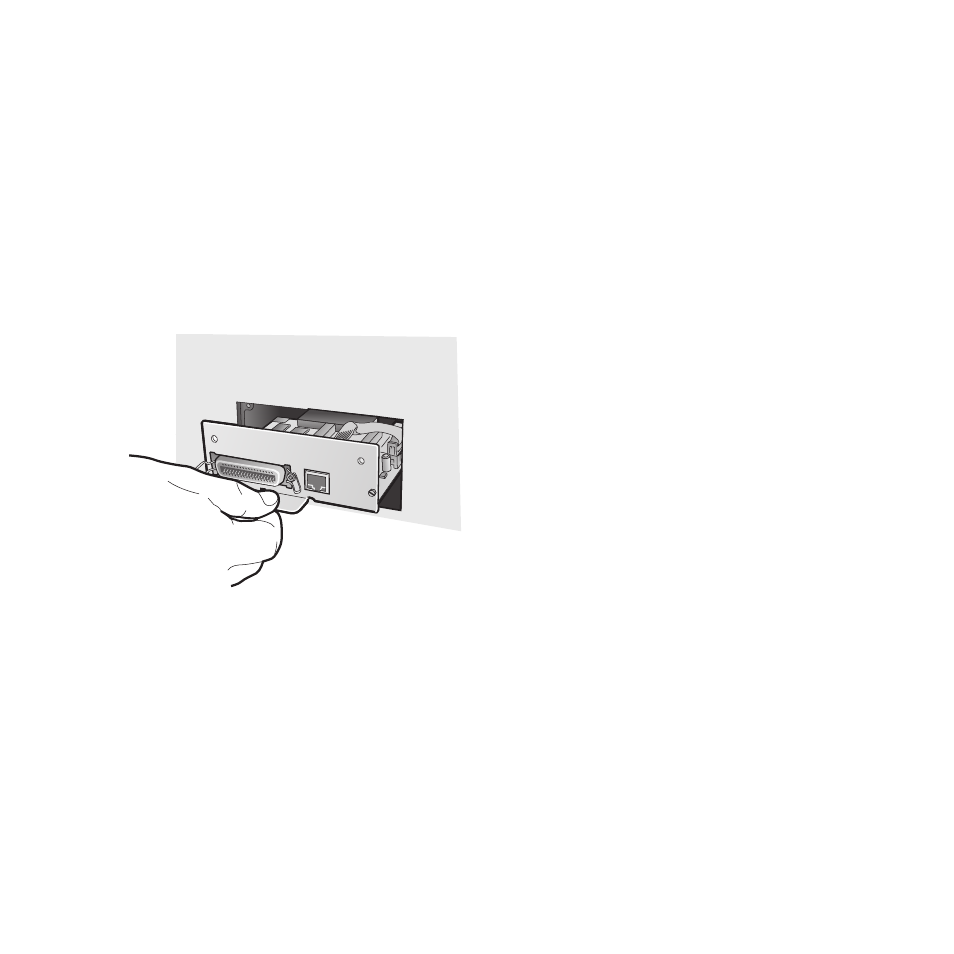

5. Spingere delicatamente la scheda controller nella stampante fino a che non
sarà correttamente inserita nel connettore all’interno della stampante
stessa. La scheda controller è correttamente inserita nella stampante
quando la piastra di metallo della scheda controller è allineata con il
profilo posteriore dell’alloggiamento.
6. Utilizzando il cacciavite fornito nella confezione della scheda controller,
fissare la scheda controller con le due viti conservate.
Installazione della stampante Compuprint 4247 Modello Z03 11
