5

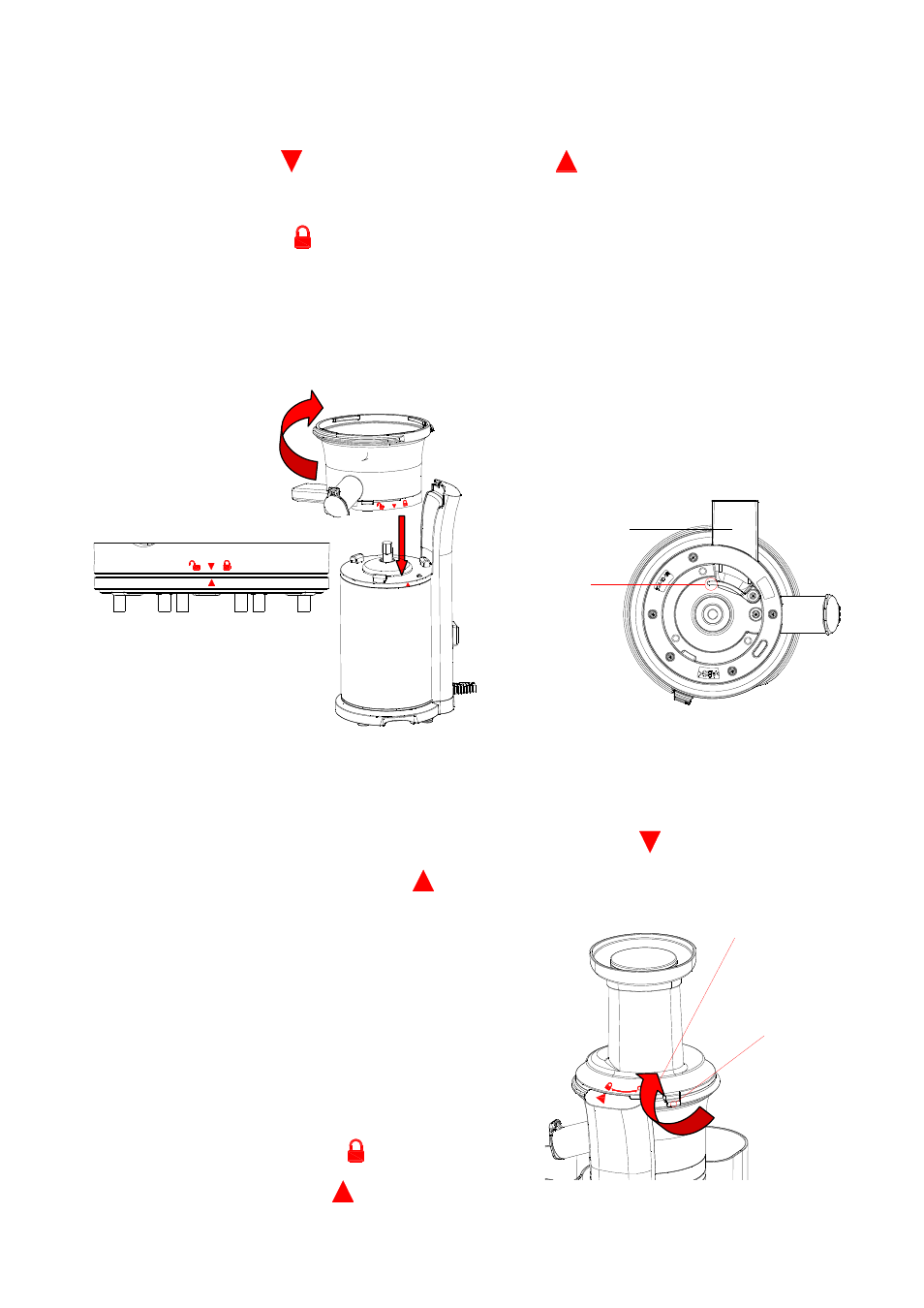

ASSEMBLAGGIO DELL’ESTRATTORE DI SUCCO
Montare la caraffa sul corpo motore secondo le indicazioni riportate di seguito.
Allineare il simbolo “ ” sulla caraffa con il simbolo “ ” sul corpo motore, spingere la
caraffa verso il basso (Vedi Figura 1), quindi ruotare la caraffa in senso orario sino alla
posizione di sicurezza “ ”.
Assicurarsi che la caraffa sia posizionata correttamente altrimenti l'apparecchio non
funzionerà. Inoltre prima di avviare l'apparecchio assicurarsi che la calotta salva polpa sia
montata correttamente ed in corrispondenza del beccuccio residui (Vedi Figura 2).
1) Quindi inserire il filtro nel perno rotante, ed allineare il simbolo “ ” presente sul filtro in
modo che sia allineato con il simbolo “ ” posto sul corpo motore e premere verso il basso.
Controllarne la posizione prima di accendere
l'apparecchio.
2) Inserire la testa rotante nella caraffa. Assicurarsi
che la testa rotante sia ben allineata con l'asse
verticale del corpo motore.
3) Infine montare il coperchio della caraffa.
Assicurarsi che il simbolo “ ” sul coperchio sia
allineato con il simbolo “ ” sul corpo motore,
Buffer plate
Residue outlet
Figura 1 Figura 2
Tab
Groove
Figura 3
