Installazione del pannello frontale
【 】 Figura4a

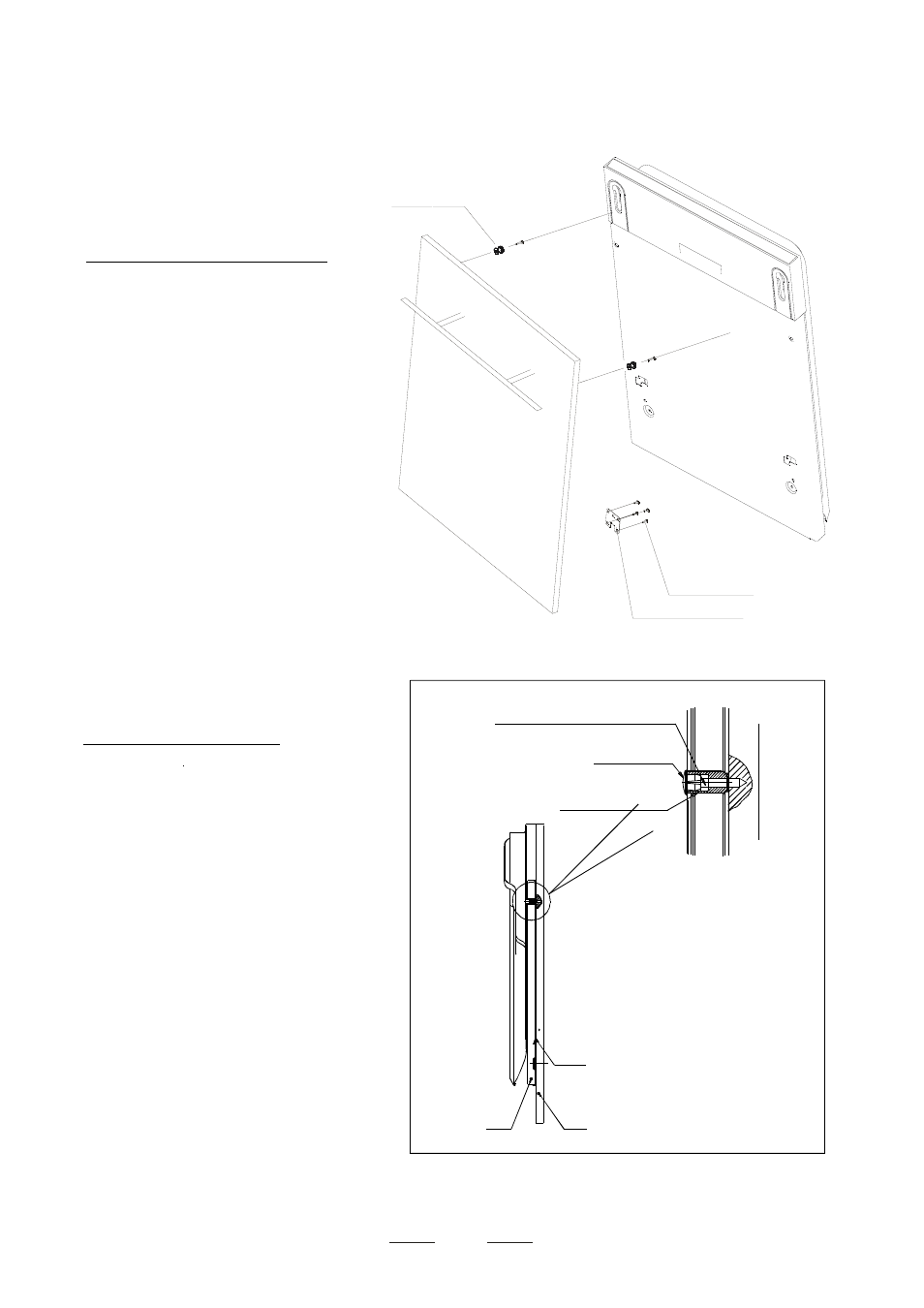

2 Montare il gancio sul pannello frontale in legno e inserirlo nell'asola della porta esterna della
lavastoviglie (vedere la figura 4a). Dopo aver posizionato il pannello, fissarlo alla porta esterna
mediante le viti e i bulloni (vedere la figura 4b).
Montaggio del pannello frontale in legno
【 】
Figura4b
19
1.Rimuovere il cappuccio
2.Avvitare la vite
3.Rimontare il cappuccio
Vite ST4
C appuccio
Distanziale per il pa nnello frontale
Gancio per il pannello frontale
Porta esterna della
lavastoviglie
Pannello frontale
Vite a testa svasata ST4
Gancio inferiore
Gancio superiore
