1. Descrizione del funzionamento hardware
M2510
Generalità

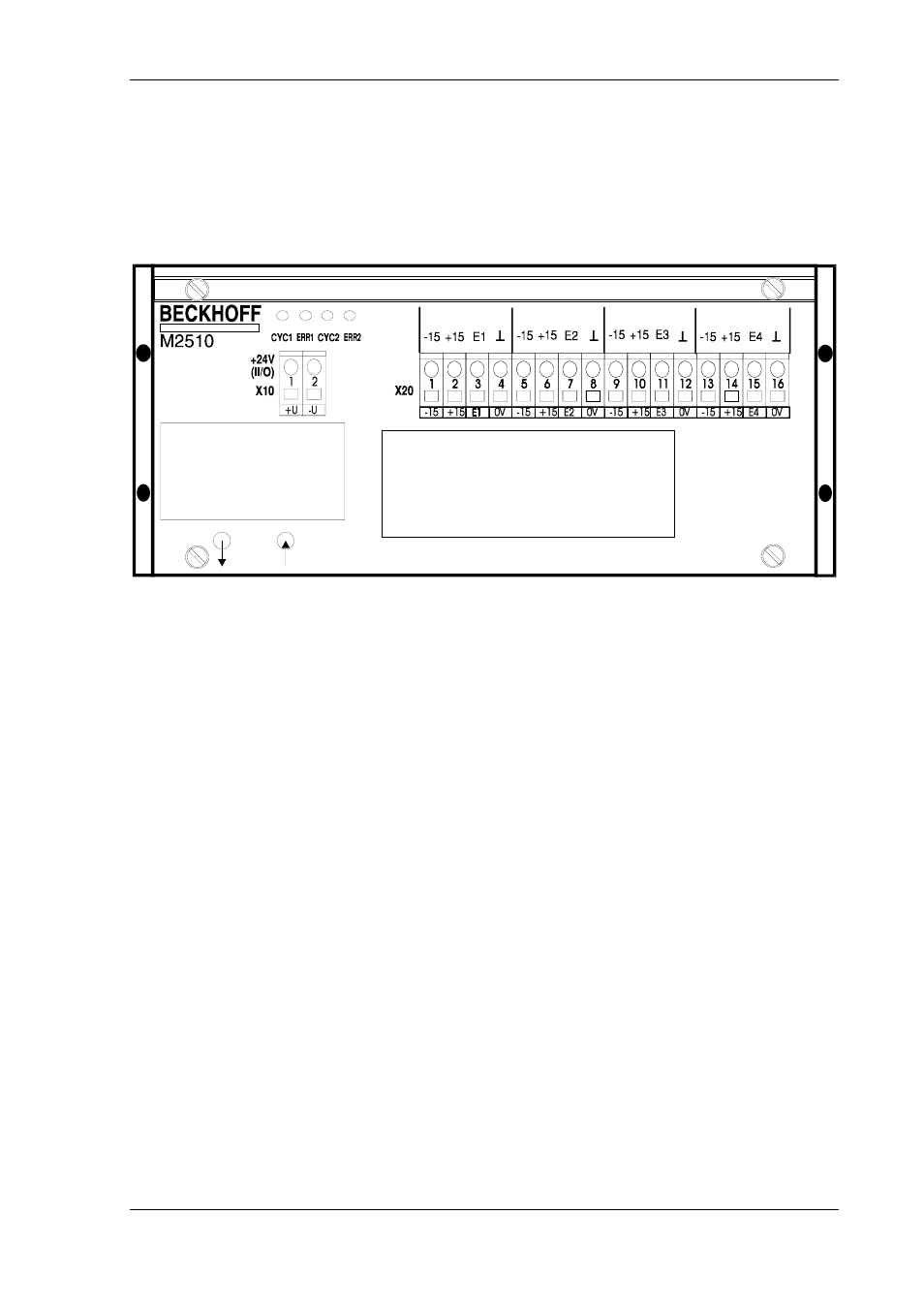

Il modulo M2510 è un modulo di ingresso per il funzionamento nel sistema Lightbus II/O.
Mediante ADC (convertitori analogico/digitale) si può effettuare l’acquisizione di 4 grandezze
analogiche di ingresso nella forma
a)
0 a +10V
b)
0 a 1V
c)
0 a 20mA
d)
-10 V a +10V
e)
-1 V a +1V
. La risoluzione ammonta a 12 bit, in modo da poter trasmettere 2 ADC di volta in volta in
parallelo in un telegramma del Lightbus II/O.
Il modulo nel suo complesso occupa due indirizzi nel Lightbus-II/O.
Per effettuare la diagnosi del Lightbus II/O sono montati quattro LED. Nel funzionamento
normale senza disturbi i LED verdi 'CYCLE (XILINX1)' e 'CYCLE (XILINX2)', sono accesi,
in presenza di disturbi lo sono i LED rossi 'ERROR XILINX1' e 'ERROR XILINX2' (a
seconda del tipo di disturbo uno o entrambi i LED).
