2.1. Descrizione
Il V8 è un sistema di altoparlanti di tipo line array per applica‐
zioni di medie e grandi dimensioni. Con l'ausilio del V Flying
Frame, i sistemi V8/V12 possono essere sospesi in colonne verti‐
cali fino a un massimo di 24 moduli, fornendo un pattern di disper‐
sione a direttività costante di 80° sul piano orizzontale.
Il modulo line array V12 è acusticamente e meccanicamente com‐
patibile con il V8 e fornisce una dispersione orizzontale di 120°.
Il V8 è un sistema a tre vie che adotta 2 woofer al neodimio da
10" per le frequenze gravi, un woofer da 8" caricato a tromba per
la gamma media, due driver a compressione con uscita da 1.4" e
bobina da 2.5" per le frequenze acute, accoppiati ad un disposi‐
tivo a guida d'onda dedicato e una rete di crossover passiva. I
segmenti di onda cilindrica prodotti da ciascun sistema si accop‐
piano senza discontinuità, sommandosi in modo coerente. Gli
angoli di apertura tra sistemi adiacenti possono variare tra 0° e
14° con passi di 1°.
Tutti i componenti sono disposti simmetricamente rispetto all'asse
centrale del cabinet, al fine di produrre un pattern di dispersione
perfettamente simmetrico. Questa configurazione permette di otte‐
nere una transizione particolarmente graduale fra le diverse vie, e
una sovrapposizione ben definita tra le bande di frequenza adia‐
centi, che si traduce in una dispersione verticale coerente e accu‐
rata. Grazie alla configurazione a dipolo acustico dei woofer per
le basse frequenze, la dispersione orizzontale a larga banda viene
mantenuta fino a 250 Hz.
La risposta in frequenza si estende da 67 Hz a oltre 18 kHz.
Il cabinet del sistema è realizzato in multistrato marino con finitura
PCP (Polyurea Cabinet Protection) antiurto e resistente agli agenti
atmosferici. Il lato anteriore dei cabinet è protetto da una griglia
metallica rigida posta davanti a uno strato di schiuma acustica‐
mente trasparente. Ciascun pannello laterale incorpora una mani‐
glia mentre sul lato posteriore sono presenti due rientranze che
fungono da ulteriori impugnature.
Array e componenti rigging per la Serie V
Un line array di sistemi Serie V consiste in una combinazione di
sistemi V8 e V12 e/o di subwoofer cardioidi V-SUB.
I sistemi vengono collegati meccanicamente utilizzando i ganci rig‐
ging presenti ai lati del pannello frontale e il gancio centrale posto
sul pannello posteriore. Tutti i necessari componenti rigging sono
montati permanentemente sul cabinet e vengono armati all'occor‐
renza.
Una descrizione dettagliata dei componenti rigging della Serie V è
riportata nel manuale di rigging per i sistemi Serie V, fornito
insieme all'accessorio V Flying frame.
Una descrizione dettagliata riguardo alla progettazione e alla
configurazione dei sistemi line array Serie V è riportata nel bollet‐
tino tecnico "TI 385 d&b Line array design, d&b ArrayCalc" fornito
anch'esso con l'accessorio V Flying frame.
Il software di calcolo per sistemi line array d&b ArrayCalc può
essere scaricato dal sito web d&b all'indirizzo www.dbaudio.com .

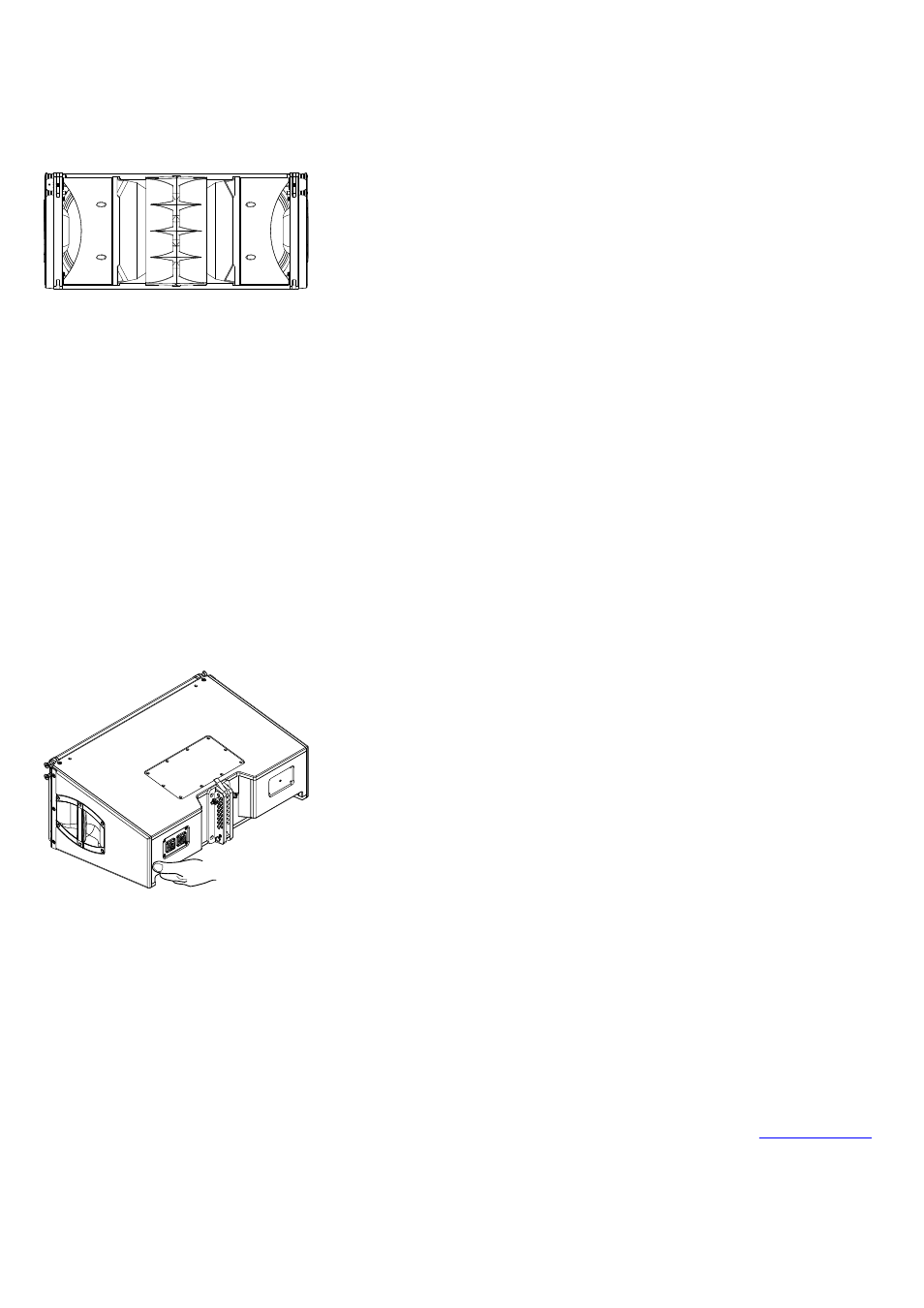

Fig. 1: Sistema di altoparlanti V8/V12
2. Sistema di altoparlanti V8/V12
