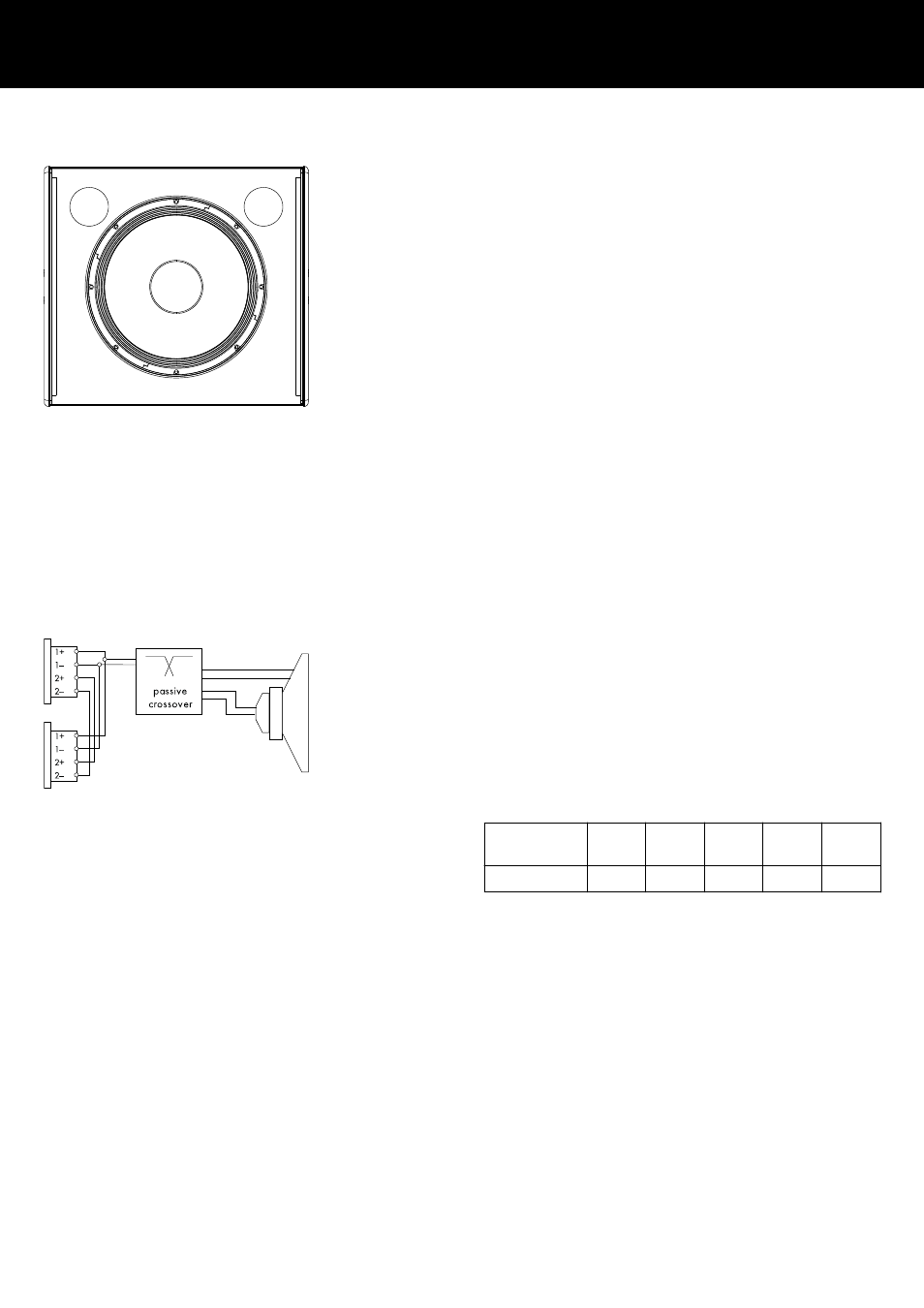

2.1. Descrizione
MAX2 è un monitor da palco a due vie che impiega componenti in
combinazione coassiale 15"/1.4", con crossover passivo. Il design
del driver permette l'utilizzo di un cabinet compatto di altezza
ridotta.
Il montaggio coassiale del driver a compressione per le frequenze
acute da 1.4" e del woofer da 15", realizzato tramite un magnete
singolo, permette di avere un assemblaggio molto compatto, con
una dispersione delle frequenze acute a direttività costante di 75°.
Con una risposta in frequenza che si estende da 55 Hz a 20 kHz,
il MAX2 può essere utilizzato individualmente come sistema full
range, oppure può essere integrato da differenti sistemi subwoofer
d&b come il Y-SUB, V-SUB o il B6-SUB.
Il cabinet è realizzato in multistrato marino con finitura antiurto e
resistente agli agenti atmosferici. Il lato anteriore del cabinet è pro‐
tetto da una griglia metallica rigida posta davanti a uno strato di
schiuma acusticamente trasparente. Ciascun pannello laterale
incorpora una maniglia mentre quattro inserti filettati M10 permet‐
tono il collegamento a differenti accessori di montaggio e staffe.
Su uno dei pannelli laterali è presente un innesto per il montaggio
su piantana. Due piedini rientranti nel pannello inferiore impedi‐
scono il movimento del cabinet e lo proteggono dai graffi.
2.2. Connessioni
Il sistema è dotato di connettori NLT4 F/M. Tutti i pin dei due con‐
nettori sono collegati in parallelo. I sistemi utilizzano i pin 1+/1–. I
pin 2+/2– sono riservati per i subwoofer attivi. Utilizzando il con‐
nettore maschio per l'ingresso, il connettore femmina consente il
collegamento diretto di sistemi supplementari.
Come opzione, il sistema può essere fornito nella versione con
connettori NL4 o EP5.
Le corrispondenze tra le opzioni di cablaggio disponibili sono
riportate nella tabella seguente.
NLT4 F/M
NL4
1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5
Cablaggio dei connettori
