Collegamenti
1
2
3
4
5
1
2
3
4
5
Sense D rive
passive
crossover

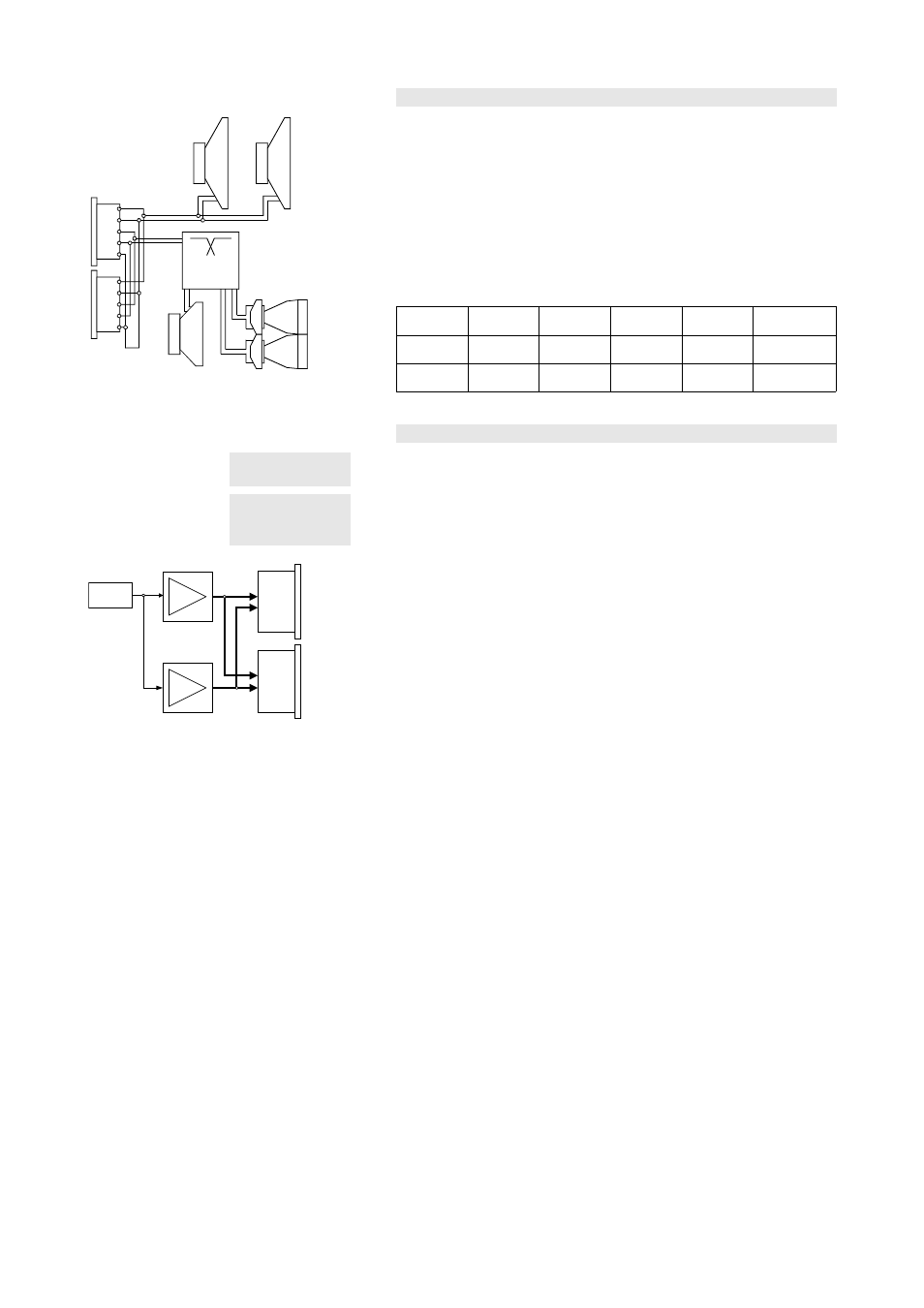

Fig. 2: Cablaggio dei connettori
Il cabinet del sistema di altoparlanti J8 è dotato di una coppia di
connettori EP5. I cinque pin dei due connettori sono collegati in parallelo.
Il sistema J8 utilizza i pin 1/2 per la sezione grave. I pin 3/4 pilotano la
sezione medio-alta. Il pin 5 è utilizzato come SenseDrive. Utilizzando il
connettore maschio per l'ingresso, il connettore femmina consente il
collegamento diretto di un secondo sistema.
Come opzione, il sistema J8 può essere fornito in versione con connettore
NL8. Le corrispondenze tra i pin dei connettori EP5 e NL8 sono riportate
nella tabella seguente.
LF + LF – MF/HF + MF/HF – SenseDrive
EP5 1 2 3 4 5
NL8 1+ 1– 4+ 4– 3–
Funzionamento con amplificatore D12
ATTENZIONE! Pilotare il sistema J8 esclusivamente con un amplificatore d&b
correttamente configurato per non danneggiare i componenti del sistema.
IMPORTANTE! E' possibile pilotare fino a due sistemi J8 con un amplificatore D12,
selezionando la modalità "2-Way Active" e impostando la configurazione
J8.
INPUT A
OUT A
2-Way
SenseDrive
OUT B
2-Way AMP B
AMP A
Fig. 3: Modalità 2-Way Active con
assegnazione degli ingressi e delle uscite
dell'amplificatore D12
I l segnale d'ingresso entra in INPUT A, mentre l'instradamento verso
l'INPUT B avviene tramite link interno.
Per abilitare la funzione SenseDrive, il sistema di altoparlanti deve essere
collegato all'uscita A dell'amplificatore D12.
Configurazioni "J8 Arc" e "J8 Line"
L'amplificatore D12 dispone di due configurazioni per i sistemi J8. La
scelta dipende dalla curvatura dell'array. Nei tipici sistemi line-array J8 gli
amplificatori vengono utilizzati in entrambe le configurazioni.
La configurazione "Arc" va utilizzata quando i sistemi J8 sono inseriti in
sezioni curve di array.
La configurazione "Line" va impiegata per sezioni di array a lunga gittata,
ove siano presenti tre o più angoli di apertura consecutivi di 0° o 1°.
Rispetto alla configurazione "Arc", la gamma di frequenze medio-alte
viene ridotta per compensare la conseguente estensione del campo vicino.
L'impostazione delle due configurazioni descritte, all'interno dell'array,
deve seguire la progressione degli angoli di apertura stabiliti. Tuttavia,
poiché i sistemi vengono solitamente cablati a coppie, è consentito un
certo scostamento da tale prescrizione.
Impostazioni del controller
Per ottimizzare il comportamento che il sistema presenta all'ascolto, sono
disponibili le funzioni CUT, HFC e CPL per entrambe le configurazioni J8.
Filtro CUT
Il filtro CUT attenua la risposta in bassa frequenza del sistema J8/12 che
risulta così configurato per l'utilizzo congiunto con subwoofer d&b J-SUB,
Q-SUB o B2-SUB.
Sistema di altoparlanti J8 Manuale d'uso (1.2 IT) Pagina 5 di 8
