Sistema di altoparlanti J-SUB

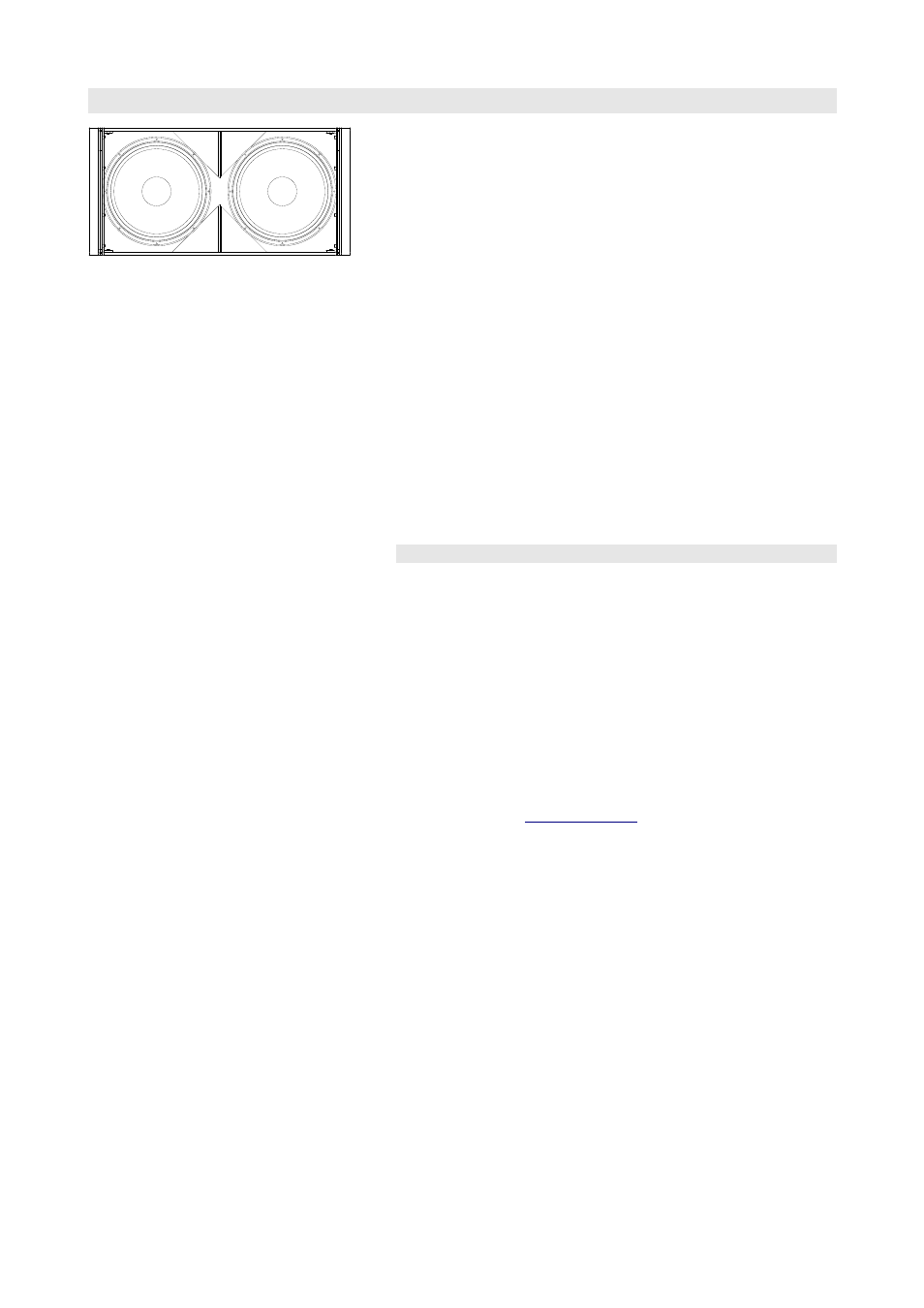

Fig. 1: Sistema di altoparlanti J-SUB
J-SUB è il sistema subwoofer a cardioide per la Serie J, da utilizzare per
integrare i sistemi J8 e J12 in svariate combinazioni, sia sospese, sia
appoggiate. Con l'ausilio del telaio di sospensione J Flying Frame, i sistemi
J-SUB possono essere sospesi in colonne verticali fino ad un massimo di
16 moduli oppure inseriti in cima a colonne line array di sistemi J8/J12.
J-SUB è un sistema subwoofer di tipo bass-reflex a due vie pilotato da
amplificatore indipendente e alloggia al suo interno tre woofer al
neodimio da 18" ad elevata escursione, due rivolti verso la parte anteriore
ed uno per la diffusione verso la parte posteriore del cabinet.
I due woofer anteriori e quello posteriore sono pilotati da canali di
amplificazione distinti ed operano in camere bass reflex indipendenti.
Grazie ad un pattern di dispersione di tipo cardioide, questa
configurazione evita l'inutile dispersione di energia dietro al sistema e
riduce notevolmente il campo riverberante alle basse frequenze,
garantendo la massima precisione nella riproduzione delle basse
frequenze.
La risposta in frequenza si estende da 32 Hz a 100 kHz.
Il cabinet del sistema J-SUB è realizzato in multistrato marino con finitura
PCP (Polyurea Cabinet Protection) antiurto e resistente agli agenti
atmosferici. I lati anteriore e posteriore del cabinet sono protetti da una
griglia metallica rigida. Sui pannelli laterali sono disposte otto maniglie.
Array e componenti rigging per la Serie J
I sistemi vengono collegati meccanicamente utilizzando i ganci rigging
presenti ai lati del pannello frontale e il gancio centrale sul pannello
posteriore.
Tutti i necessari componenti rigging sono montati
permanentemente sul cabinet e vengono armati all'occorrenza.
Una descrizione dettagliata dei componenti rigging della la Serie J è
riportata nel manuale di rigging per i sistemi Serie J, fornito insieme
all'accessorio J Flying frame.
Una descrizione dettagliata riguardo alla progettazione e alla
configurazione dei sistemi line array Serie J è riportata nel bollettino
tecnico "TI 385 d&b Line array design, ArrayCalc" fornito anch'esso con
l'accessorio J Flying
F rame.
Il software di simulazione d&b ArrayCalc può essere scaricato dal sito
web d&b all'indirizzo
www.dbaudio.com .
