2.1. Descrizione
E4 ed E5 sono sistemi di altoparlanti passivi a due vie dal peso
contenuto che impiegano tweeter a cupola ad ampia dispersione
in configurazione coassiale. Tale configurazione presenta una
dispersione simmetrica sia sul piano orizzontale sia verticale, per‐
mettendo l'impiego del sistema in entrambe le posizioni.
Il sistema E4 adotta un woofer da 4” al neodimio per le frequenze
gravi, montato in un cabinet a cassa chiusa di dimensioni ultra
compatte. La sua risposta in frequenza si estende da 130 Hz a
20 kHz.
Il sistema E5 impiega un woofer da 5” con magnete in ferrite per
le frequenze gravi in volume bass-reflex, con una estensione in fre‐
quenza tra 85 Hz e 20 kHz.
Entrambi i sistemi possono essere utilizzati come sorgenti singole o
integrati con differenti subwoofer della Serie E.
I cabinet sono realizzati tramite stampaggio a iniezione, con fini‐
tura in vernice nera antiurto. Il lato anteriore dei cabinet è protetto
da una griglia metallica rigida.
Il pannello posteriore dei sistemi E4 e E5 incorpora un inserto filet‐
tato M10 per il fissaggio dell'adattatore a giunto sferico Z5356
E4/E5 Ball joint adapter.
In aggiunta, un gancio di sicurezza [S] integrato nel pannello per‐
mette il fissaggio di un cavo di sicurezza supplementare.
ATTENZIONE!
Dispositivo non adatto alla sospensione
In nessuna circostanza il gancio di sicurezza [S] può essere usato
per sostenere altri carichi.
2.2. Collegamenti
I sistemi sono dotati di una coppia di connettori NL4 e di una mor‐
settiera a due poli con terminali a pressione (PT - sezione fino a
6 mm
2 /AWG 10). Tutti i pin dei due connettori sono collegati in
parallelo. I sistemi utilizzano i pin 1+/1–. I pin 2+/2– sono riser‐
vati per i subwoofer attivi.
Le corrispondenze tra le opzioni di cablaggio disponibili sono
riportate nella tabella seguente.
NL4 1+ 1– 2+ 2–
PT Rosso (+) Nero (–) n.a. n.a.

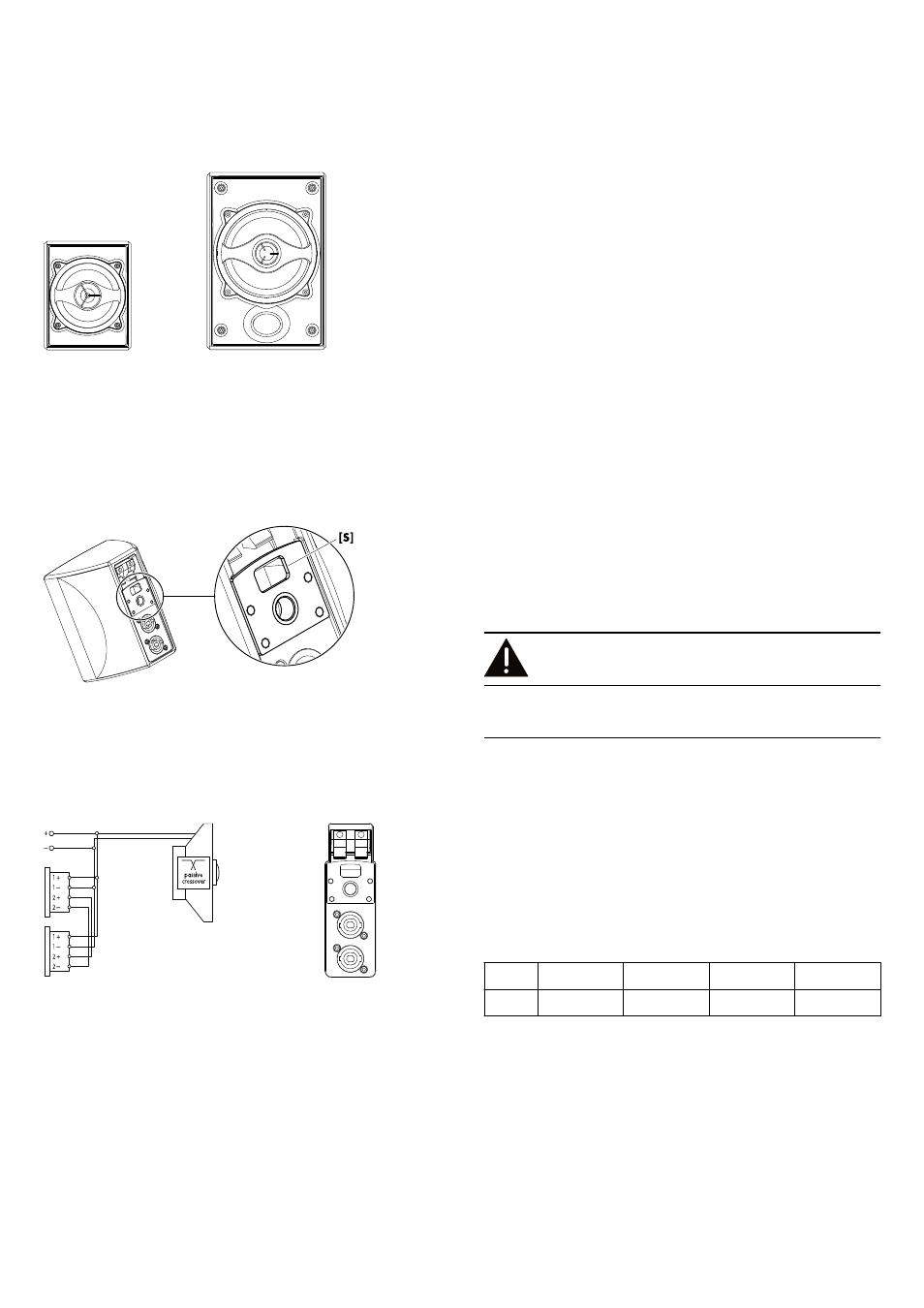

Fig. 1: Sistema di altoparlanti E4/E5
Fig. 2: Cablaggio dei connettori
2. Sistema di altoparlanti E4/E5
d&b E4/E5 Manuale d'uso (1.3 IT) 5
