E15X-SUB

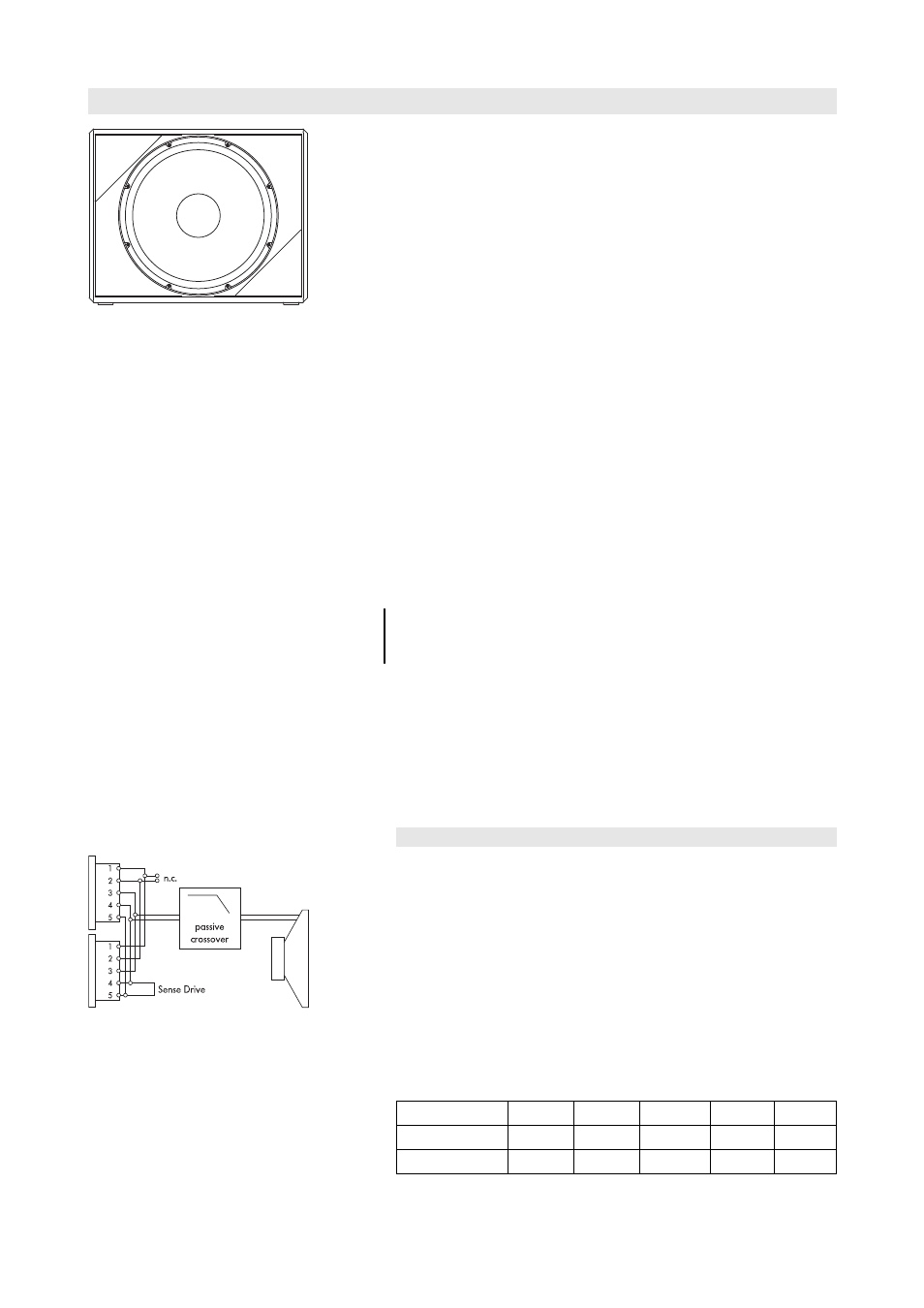

Fig. 1: Sistema di altoparlanti E15X-SUB
E15X-SUB è un subwoofer compatto ad alte prestazioni da utilizzare
con i sistemi di altoparlanti d&b della Serie E. Utilizza un driver con
magnete al neodimio ad elevata escursione da 15” in un cabinet bass-
reflex.
Grazie al crossover passivo interno, il subwoofer E15X-SUB può essere
pilotato in parallelo ai sistemi di altoparlanti E12 o E12-D su un singolo
canale dell'amplificatore, aumentando così l'headroom alle basse
frequenze e la larghezza di banda dei sistemi.
In alternativa, può essere pilotato in modalità 'active' da un canale
dell'amplificatore ad esso dedicato senza alcuna modifica del cabinet. In
modalità 'active', il subwoofer E15X-SUB, la cui risposta in frequenza si
estende da 37 Hz a 100/140 Hz, può essere utilizzato per integrare
qualsiasi cabinet della Serie E.
Il cabinet E15X-SUB è realizzato in compensato marino con finitura in
vernice nera antiurto e resistente agli agenti atmosferici. Il lato anteriore
del cabinet è protetto da una griglia metallica rigida rivestita di schiuma
acusticamente trasparente. Il cabinet è dotato di due maniglie per il
trasporto e di una flangia filettata M20 nel pannello superiore, idonea
per il montaggio del supporto per altoparlanti d&b Z5013 per l'impiego
di cabinet fullrange.
Quattro piedini di gomma impediscono il movimento del cabinet e
proteggono dai graffi il pannello inferiore. Analogamente, degli incavi
sagomati nel pannello superiore del cabinet ne impediscono il
movimento quando si impilano più E15X-SUB.
ATTENZIONE! Pilotare il sistema E15X-SUB esclusivamente con un amplificatore d&b
correttamente configurato per non danneggiare i componenti del
sistema.
Opzioni per il cabinet del sistema E15X-SUB
La versione in colore speciale (SC) del cabinet è disponibile in tutti i
colori della tabella dei colori RAL. Il connettore è di tipo NL4.
La versione resistente agli agenti atmosferici (WR) è disponibile solo in
colore nero. È dotata di un cavo di ingresso fisso (5 m, tipo H-07-RN-F
2 x 2,5 mm
2 /AWG 13).
Collegamenti
Fig. 2: Cablaggio dei connettori
Il cabinet del sistema E15X è dotato di una coppia di connettori EP5. I
cinque pin dei due connettori sono collegati in parallelo. Il sistema E15X-
SUB utilizza i pin 3/4 e 5. Il pin 5 è utilizzato come SenseDrive
(disponibile solo con l'uso di un amplificatore D12 e cablaggio a 5
conduttori). I pin 1/2 sono riservati per i sistemi full range della Serie E.
Utilizzando il connettore maschio per l'ingresso, il connettore femmina
consente il collegamento diretto di sistemi supplementari.
Come opzione, il sistema E15X-SUB può essere fornito nella versione
con connettori NL4. La funzione SenseDrive dell'amplificatore D12 non
è disponibile se si utilizzano connettori NL4.
Le corrispondenze tra i pin dei connettori EP5 e NL4 e l'opzione cavo
fisso sono riportate nella tabella seguente.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.d.
Cavo fisso (PG) Marrone (+) Blu (–)
