Attrezzi necessari
–
Chiave /cacciavite Torx dim. T20
–
Chiave /cacciavite Torx dim. T15
Osservazioni
L'assemblaggio può essere effettuato da una sola persona. Si con‐
siglia in ogni caso la presenza di una seconda persona per fornire
assistenza. Procedere come descritto qui di seguito:

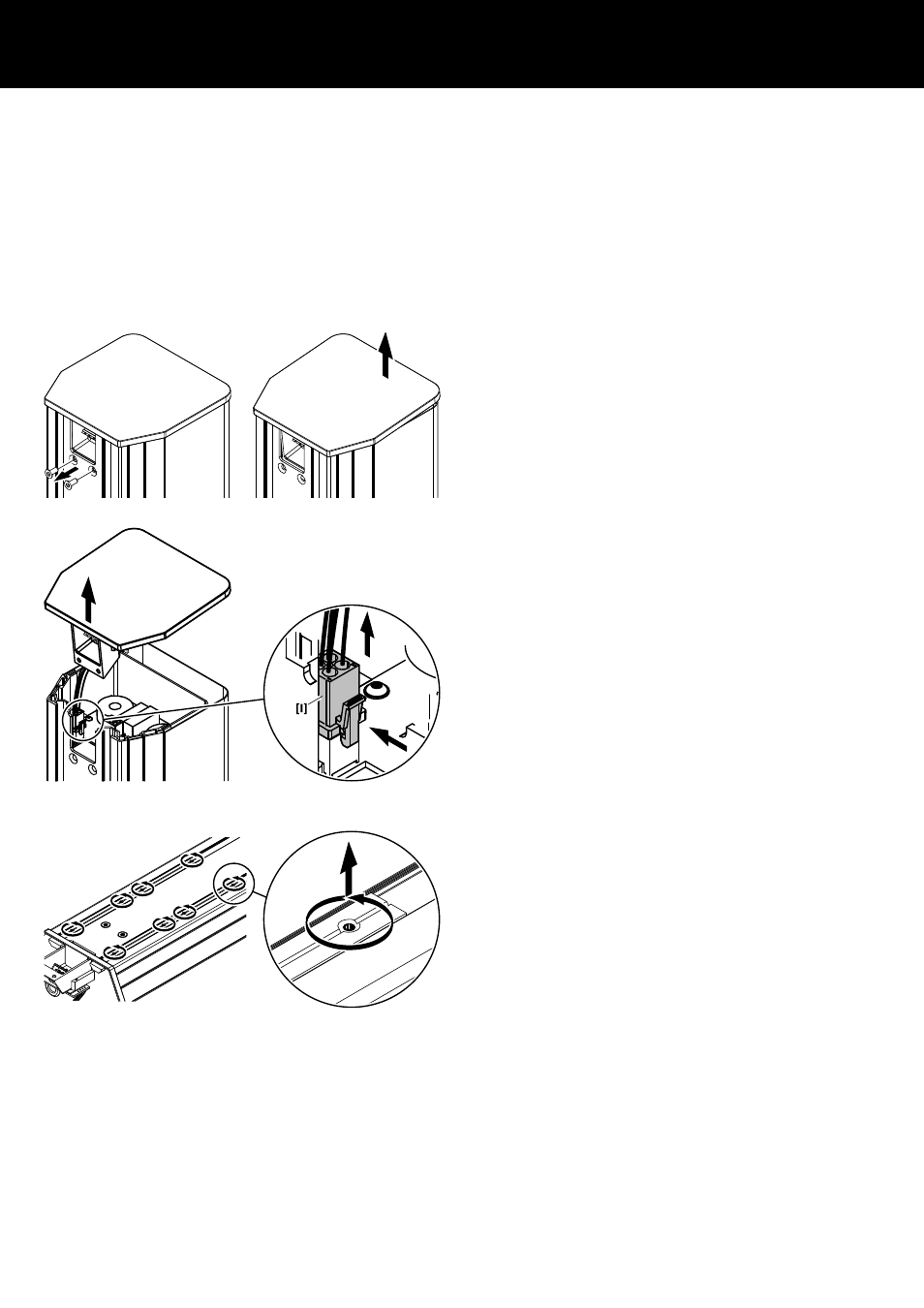

1. Preparazione del cabinet 24C
1. Nella parte posteriore del cabinet, svitare le due viti a testa
svasata (torx T20) che fissano il pannello superiore.
2. Sollevare leggermente la parte frontale del pannello supe‐
riore.
3. Estrarre la parte posteriore del pannello superiore dalla rela‐
tiva fessura di guida.
4. Scollegare il connettore d'ingresso
[I] e rimuovere il pannello
superiore.
2. Preparazione del cabinet 24C-E
1. Nella parte posteriore del cabinet 24C-E, allentare le otto viti
di fissaggio (viti di fermo - torx T15) presenti sulle guide di col‐
legamento.
3. Assemblaggio dell'estensione 24C-E
