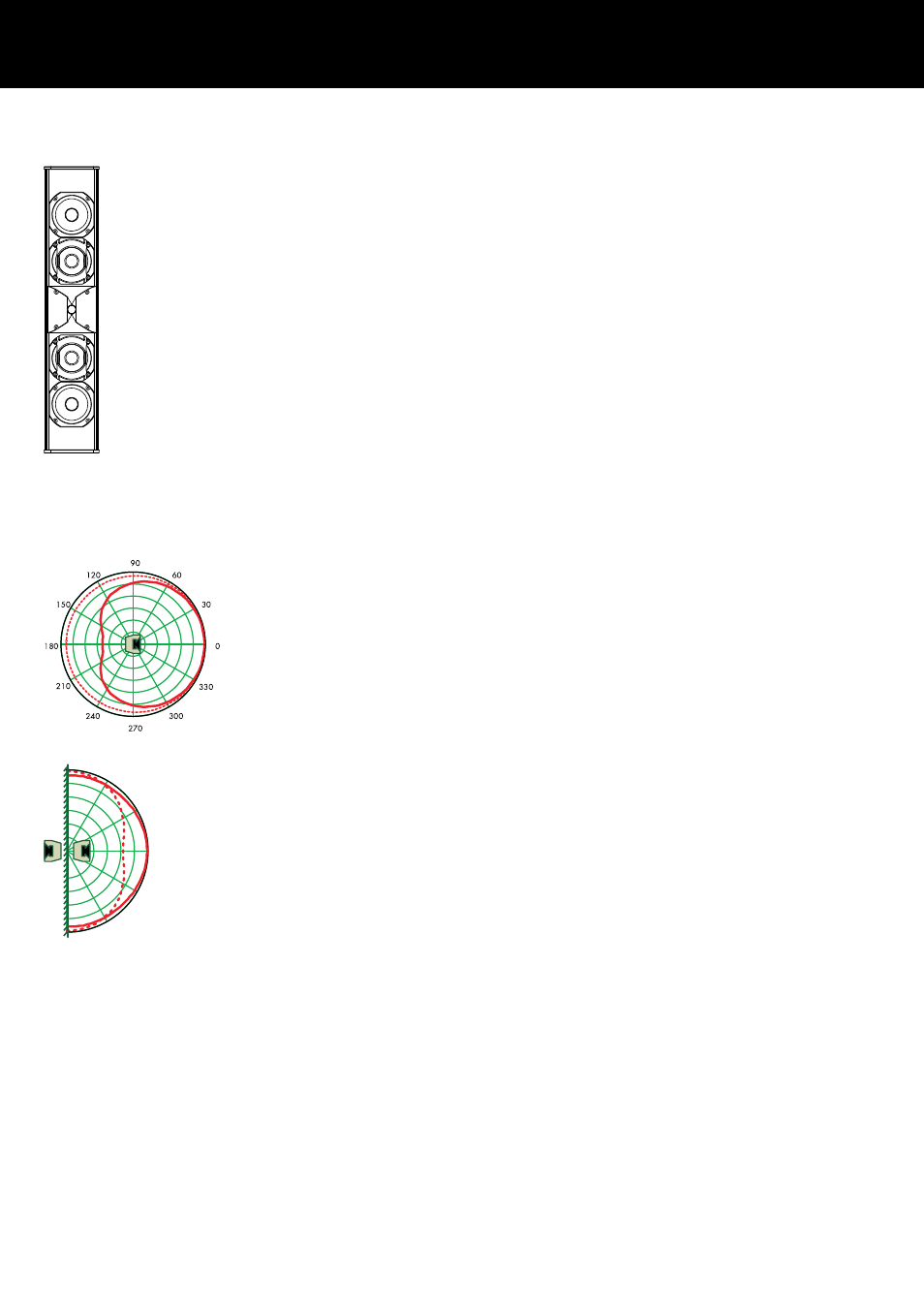

2.1. Descrizione
Il 16C è un sistema di altoparlanti passivo a colonna che ospita
quattro woofer al neodimio da 4” e un driver a compressione da
0.75” accoppiato a una tromba a direttività costante.
Sul piano verticale, il sistema assicura un controllo della direttività
fino a 500 Hz.
La tromba per le frequenze acute ha una dispersione nominale di
90° x 40° (o x v).
I woofer da 4" sono disposti secondo una esclusiva configurazione
cardioide che irradia attraverso elementi a guida d'onda nella
parte frontale e tramite apposite aperture nella parte posteriore del
sistema. Questo design fornisce una direttività costante di 90° sul
piano orizzontale con un'attenuazione a larga banda nella parte
posteriore pari in media a circa 18 dB.
I cabinet sono realizzati tramite un profilo in alluminio estruso e
sono dotati di griglia in metallo sulla parte frontale a protezione
del sistema. Nella parte posteriore sono presenti due guide (8 mm,
profili T-slot) che permettono l'aggancio di un supporto per il mon‐
taggio a muro.
2.1.1. Dispersione cardioide
In ragione delle loro dimensioni, i sistemi a colonna tradizionali
non forniscono direttività orizzontale significativa al di sotto di
2 kHz.
A frequenze basse e medie, il diagramma polare risultante è prati‐
camente omni-direzionale (linea tratteggiata).
I diagrammi cardioidi del 16C presentano una direttività superiore
che si traduce in una minore energia irradiata all’interno dello
spazio chiuso (linea continua).
Solitamente i sistemi a colonna sono montati a parete o su superfici
rigide. Le superfici rigide agiscono da specchio acustico. Ciò signi‐
fica che lo spazio non è investito solo dall’effettivo suono prodotto
dal sistema a colonna, ma anche dal suono proveniente dalla sor‐
gente virtuale posteriore.
Nel caso di sistemi a colonna tradizionali, caratterizzati da una
scarsa direttività orizzontale, la sorgente virtuale irradia a un livello
prossimo a quello del sistema stesso.
La combinazione di entrambe le sorgenti da luogo a una caratteri‐
stica dipolare per via della quale l’energia si irradia prevalente‐
mente lungo le pareti (linea tratteggiata). Il sistema 16C tuttavia,
con la sua dispersione di tipo cardioide, quando montato a
parete, fornisce una caratteristica di dispersione uniforme e un’effi‐
cace direttività.
