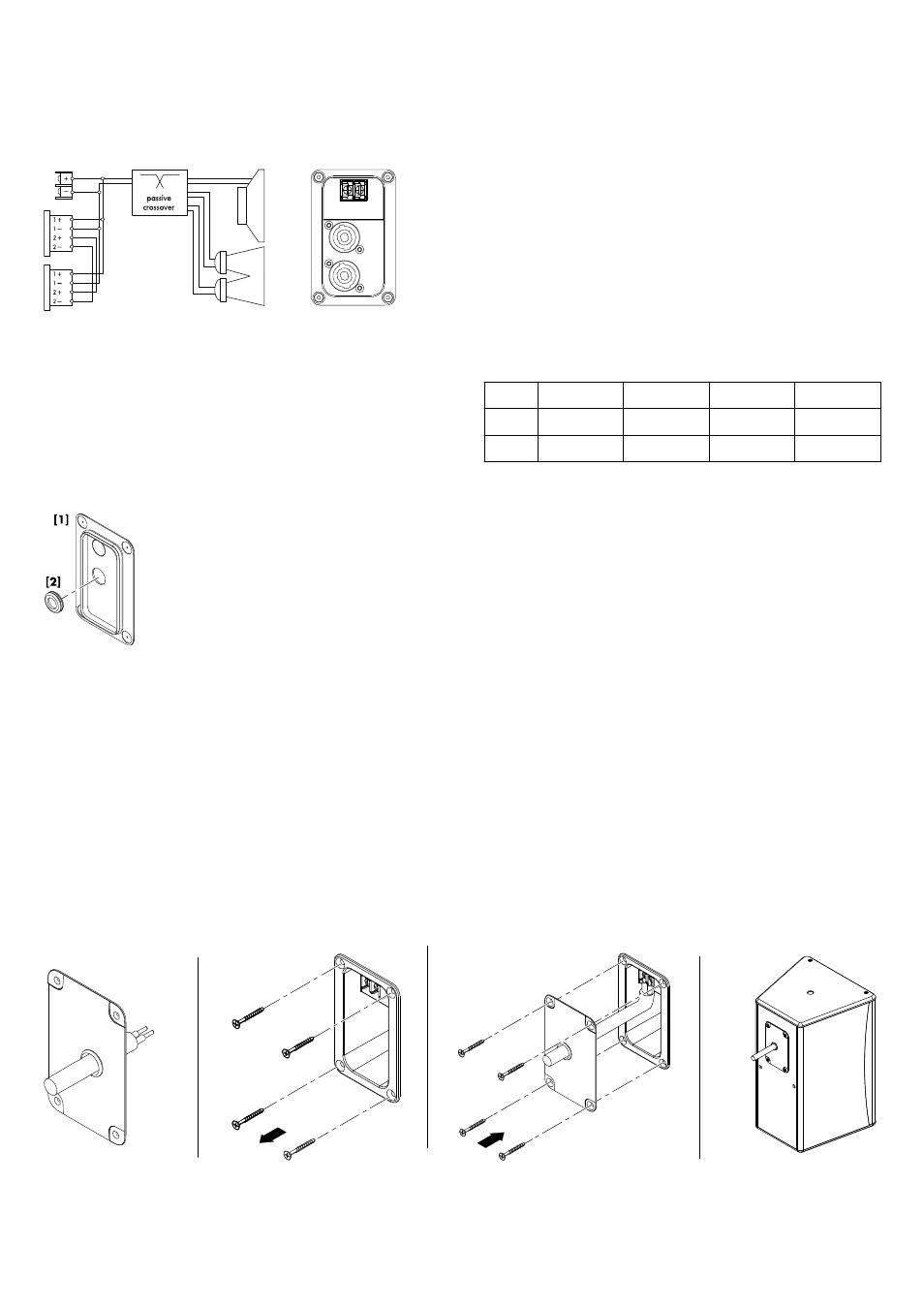

2.2. Collegamenti
I sistemi sono dotati di una coppia di connettori NL4 e di una mor-
settiera a due poli con terminali a vite (ST - sezione fino a 4 mm
2 /
AWG 11). Tutti i pin dei due connettori sono collegati in parallelo.
I sistemi utilizzano i pin 1+/1–. I pin 2+/2– sono riservati per i
subwoofer attivi.
La versione resistente agli agenti atmosferici (WR) è dotata di un
cavo di ingresso fisso (tipo PG, H07-RN-F, 2 x 2.5 mm
2
(AWG 13), lunghezza standard 5.5 m (18 ft).
Le corrispondenze tra le opzioni di cablaggio disponibili sono
riportate nella tabella seguente.
NL4 1+ 1– 2+ 2–
ST + – n.a. n.a.
PG Marrone (+) Blu (–) n.a. n.a.
Cablaggio con cavo fisso
I sistemi 10AL e 10AL-D vengono entrambi forniti con una placca
di copertura [1] e un anello di guarnizione in gomma [2]. Per
applicazioni al chiuso, ove necessario, tali parti possono essere uti-
lizzate per nascondere il pannello che ospita i connettori. Per usi
allo scoperto, il pannello di connessione deve essere necessaria-
mente protetto, per esempio utilizzando entrambe le suddette parti
al fine di garantire un grado di protezione IP34.
Per installare il cavo di connessione fisso, procedere come
descritto di seguito:
Utensili necessari: Cacciavite a croce (#PH2).
1. Munirsi dell'anello in gomma e del cavo di connessione.
2. Liberare il foro pre-tagliato presente sulla placca e applicarvi
l'anello di guarnizione in gomma.
3. Inserire il cavo di connessione nell'anello in gomma e connet-
tere i conduttori alla morsettiera.
Þ Rispettare la corretta polarità!
4. Rimuovere le quattro viti dal pannello di connessione.
5. Spingere la placca verso il pannello di connessione fino a
completa chiusura.
6. Infine fissare la placca al pannello di connessione tramite le
quattro viti.
Fig. 4: Montaggio del cavo di connessione fisso
Fig. 2: Cablaggio dei connettori
Fig. 3: Placca di copertura e anello in gomma
d&b 10AL/10AL-D Manuale d'uso (1.2 IT) 6
