2.1. Descrizione
10S, 10A e 10AL e le rispettive "versioni D" costituiscono una fami-
glia di sistemi a due vie dalle prestazioni elevate che adottano un
singolo woofer da 10” in un cabinet bass-reflex e differenti sezioni
per le frequenze acute, concepiti per l'installazione in una ampia
varietà di applicazioni. Tutti i modelli sono passivi, hanno un peso
contenuto e impiegano componenti al neodimio e trombe di grandi
dimensioni per un accurato controllo della direttività.
I sistemi 10A e 10A-D sono le versioni per assemblaggio in array,
in grado di fornire caratteristiche di dispersione ruotabili di 75° x
50° (10A) o 110° x 55° (10A-D). Entrambi i sistemi adottano un
driver a compressione con uscita da 1.4”. I cabinet sono dotati di
un sistema di rigging integrato e possono essere assemblati in
array verticali fornendo caratteristiche di dispersione specifiche.
Con una risposta in frequenza che si estende da 60 Hz a 18 kHz,
i sistemi possono essere impiegati come sorgente a gamma intera
o integrati da differenti subwoofer delle Serie xS o xA.
I cabinet sono realizzati in multistrato marino con finitura in vernice
nera antiurto. Il lato anteriore dei cabinet è protetto da una griglia
metallica rigida posta davanti a uno strato di schiuma acustica-
mente trasparente.
I cabinet sono conformi alla norma DIN 18032-3 riguardo alla
Resistenza ai Colpi di Palla.
Componenti rigging
I sistemi 10A/10A-D vengono connessi tra loro a formare un array
verticale tramite gli accessori Z5416 Connector plates 10A. Gli
angoli di apertura posso essere impostati tra 25° e 60° con incre-
menti di 5°. Un array verticale può essere composto da un mas-
simo di tre sistemi 10A. E' possibile integrare i subwoofer 18A o
27A all'interno dell'array.
Gli array verticali vengono sospesi utilizzando la barra Z5414
Flying bar xA e una coppia di piastre Z5413 Flying bar connector
plates xA.
Nota: Per l'assemblaggio di configurazioni a norma e per
informazioni sulla sicurezza e sul corretto montaggio, fare rife-
rimento al rispettivo manuale di rigging.
Opzioni per il cabinet
La versione resistente agli agenti atmosferici (WR) è idonea per
l'impiego all'aperto (grado di protezione IP34 con inclinazione ver-
ticale fino a +15°). Il cabinet è rivestito con trattamento PCP
(Polyurea Cabinet Protection) ed è disponibile solo nel colore nero.

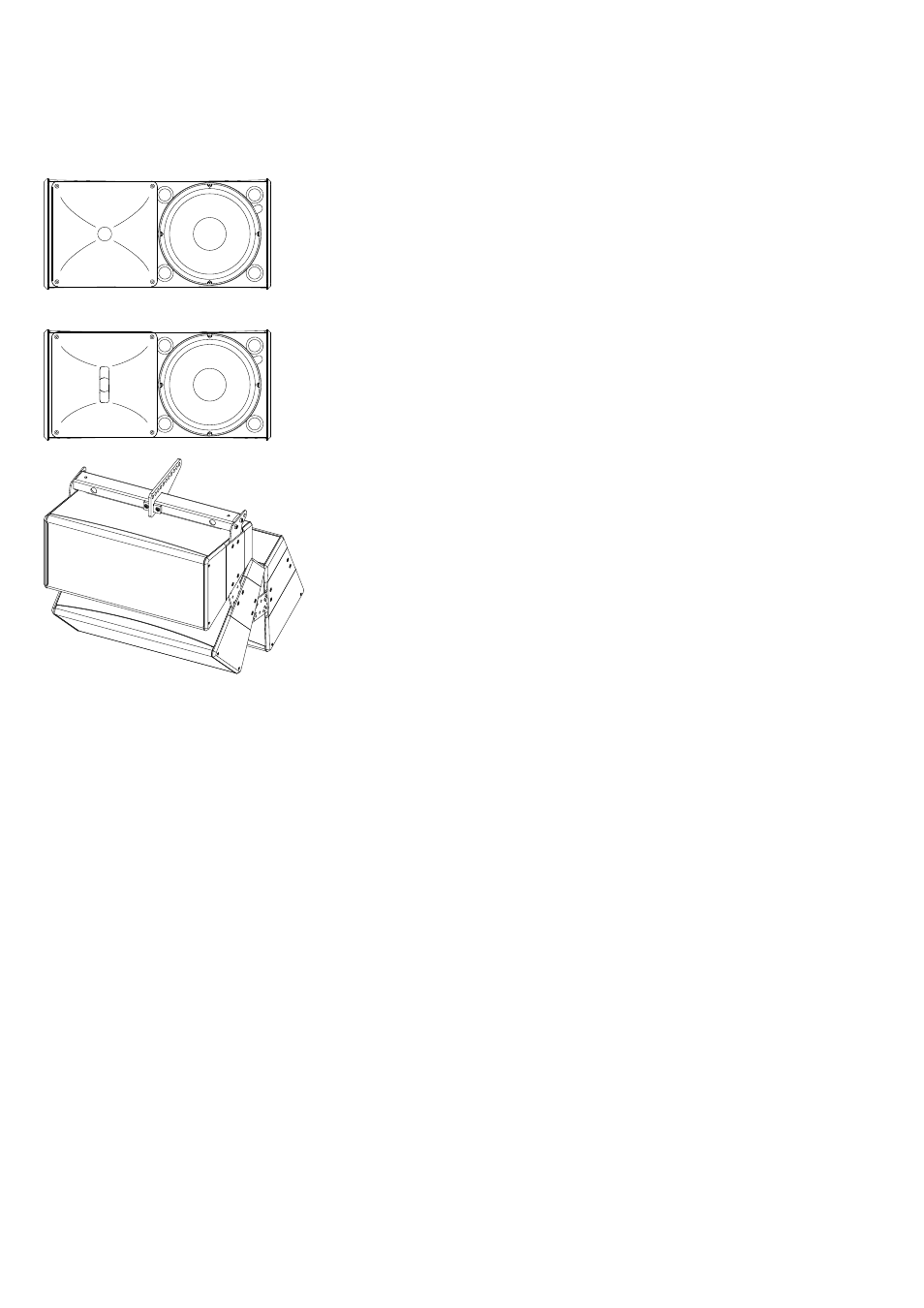

Fig. 1: Sistema di altoparlanti 10A/10A-D
Esempi di montaggio:
Array di sistemi 10A con gli accessori Z5415 Flying bar adapter xA,
Z5414 Flying bar xA, Z5413 Flying bar connector plate xA
e Z5416 Connector plate 10A.
