34 de 56 Manual de instrucciones CIR-e³
Prima di istallare le pinze flessibili di corrente nell’applicazione o cablaggio dell’impianto da
misurare e dopo aver selezionato la scala, si consiglia di verificare il corretto collegamento
delle tensioni. Il dispositivo indica, mediante il lampeggiamento dei led sc1, sc2 o sc3 una
sequenza errata nell’istallazione delle fasi di tensione.

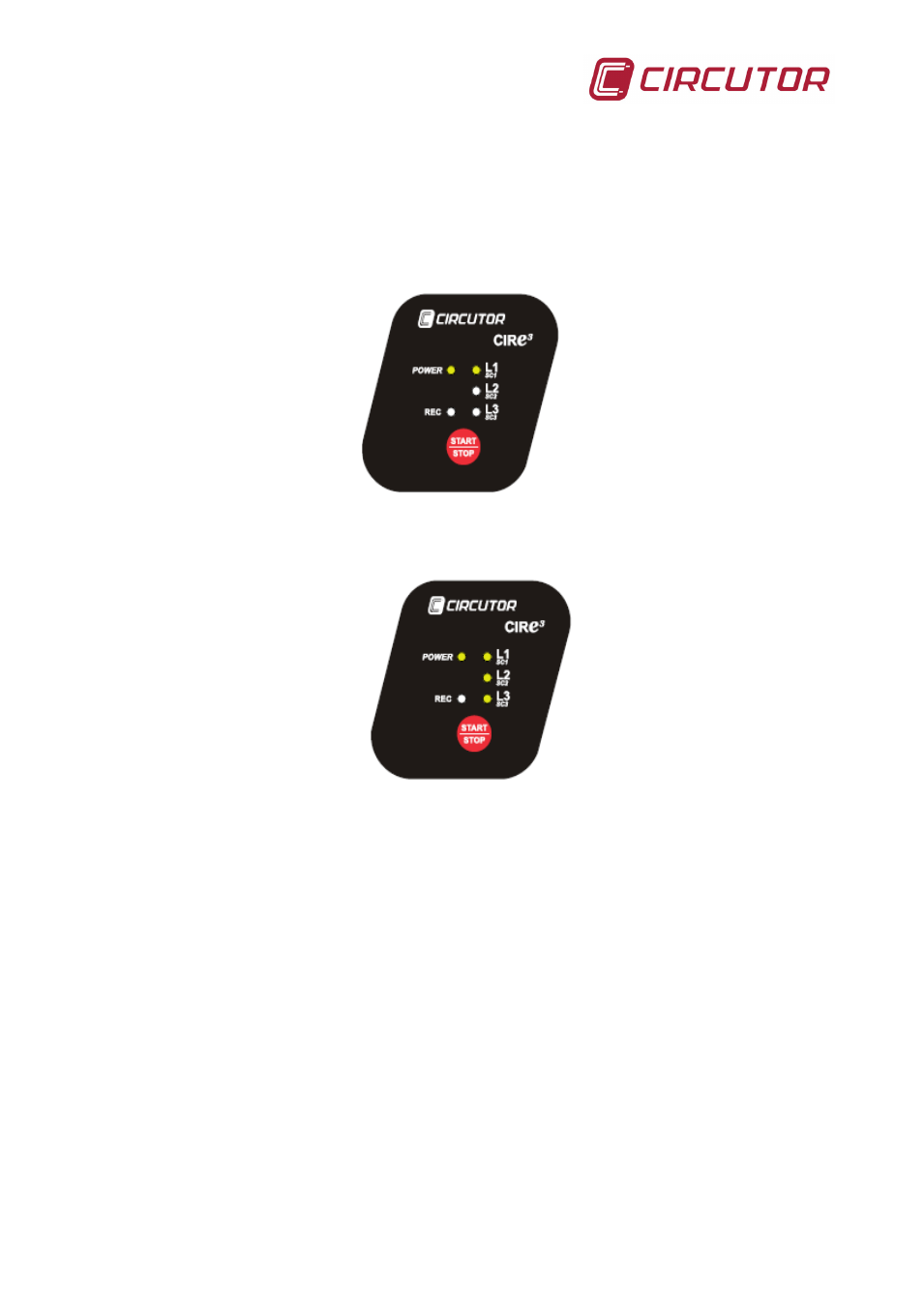

Nella figura viene mostrato un esempio di come il CIR-e³ indica un collegamento errato
delle tensioni nelle fasi L2 e L3. La procedura da seguire, qualora il dispositivo indichi un
errore nel collegamento di tensioni, deve essere scambiare le tensioni, prima L2 e L3.
I led L1/sc1, L2/sc2 e L3/sc3 devono essere accesi prima di istallare le pinze flessibili di
corrente nell’applicazione o manicotto da misurare, come indicato in figura.
Dopo aver collegato correttamente i riferimenti di tensione del CIR-e³ si deve procedere a
istallare i sensori di corrente.
I sensori di corrente hanno una posizione di istallazione che l’utente deve rispettare per
una corretta registrazione dei parametri elettrici. Per interpretare correttamente i messaggi
che da il CIR-e³ attraverso i led L1/sc1, L2/sc2 e L3/sc3 in merito a un collegamento errato
dei sensori di corrente collegati al dispositivo, si consiglia di procedere all’istallazione delle
pinze una alla volta, per poter rilevare gli errori individualmente,
La corretta posizione dei sensori di corrente viene indicata nella stessa pinza mediante il
disegno di una freccia che simbolizza il senso della corrente dell’impianto
dall’allacciamento principale fino alla carica, come mostrato nella seguente figura.
