(IEC 269) o tipo M, compreso tra 0.5 e 2A. Dovrà, essere dotato di un interruttore magne-
totermico o dispositivo equivalente per scollegare il dispositivo dalla rete di alimentazio-
ne269) ó tipo M, comprendido entre 0.5 y 2A. Il circuito di alimentazione e di misurazione
della tensione devono essere collegati con un cavo con sezione minima da 1 mm
2
.
La linea del secondario del trasformatore di corrente avrà una sezione minima da 2.5mm
2
.
3.3.- TERMINALI DEL DISPOSITIVO
Tabella 2:Relazione dei terminali del CVM-C5�
Terminali dell’apparato
1: Alimentazione ausiliare
10: V
L3
, ingresso di tensione L3
2: Alimentazione ausiliare
11: N, neutro
3: SO+, Uscita transistor
12: S
1
, ingresso di corrente L1
4: SO-, Uscita transistor
13: S
2
, ingresso di corrente L1
5: Non collegato
14: S
1
, ingresso di corrente L2
6: Ingresso digitale
15: S
2
, ingresso di corrente L2
7: Ingresso digitale
16: S
1
, ingresso di corrente L3
8: V
L1
, ingresso di tensione L1
17: S
2
, ingresso di corrente L3
9: V
L2
, ingresso di tensione L2
1
2
3
4
5
6
7
8
9
10 11
12 13 14
15 16 17
POWER SUPPLY
INPUT
S0+ S0-
OUTPUT
S1
S2
S1
S2
S1
S2
L1
P1
P2
L2
L3
300V ~
Ph-N
Ph-Ph
520V ~
N
V
L3
L2
V
L1
V
P1
P2 P1
P2

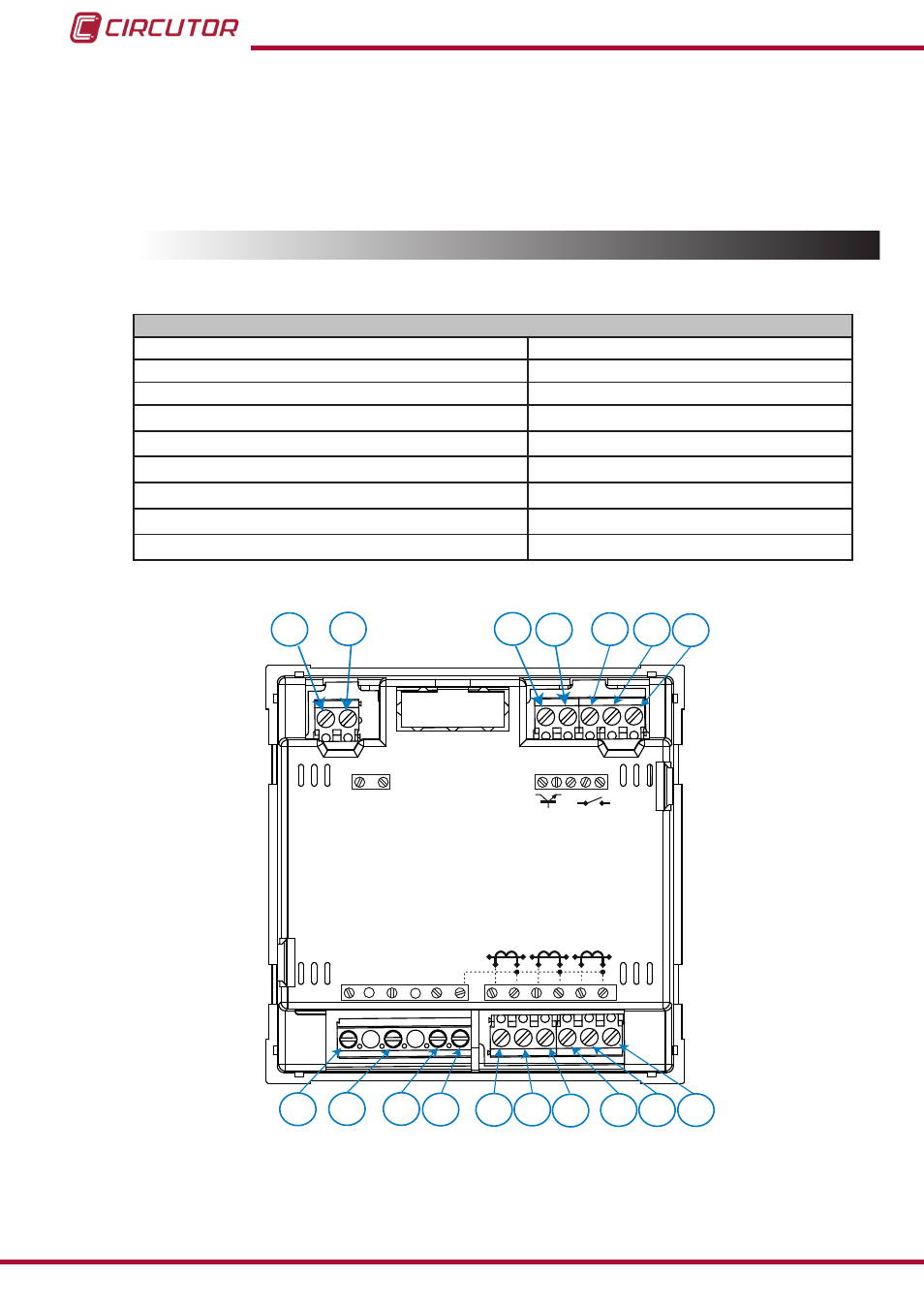

Figura 1: Terminali del CVM-C5�
ALIMENTAZIONE
USCITA
INGRESSO
8
CVM-C5
Manuale d’istruzioni
