13
Italiano
Installazione

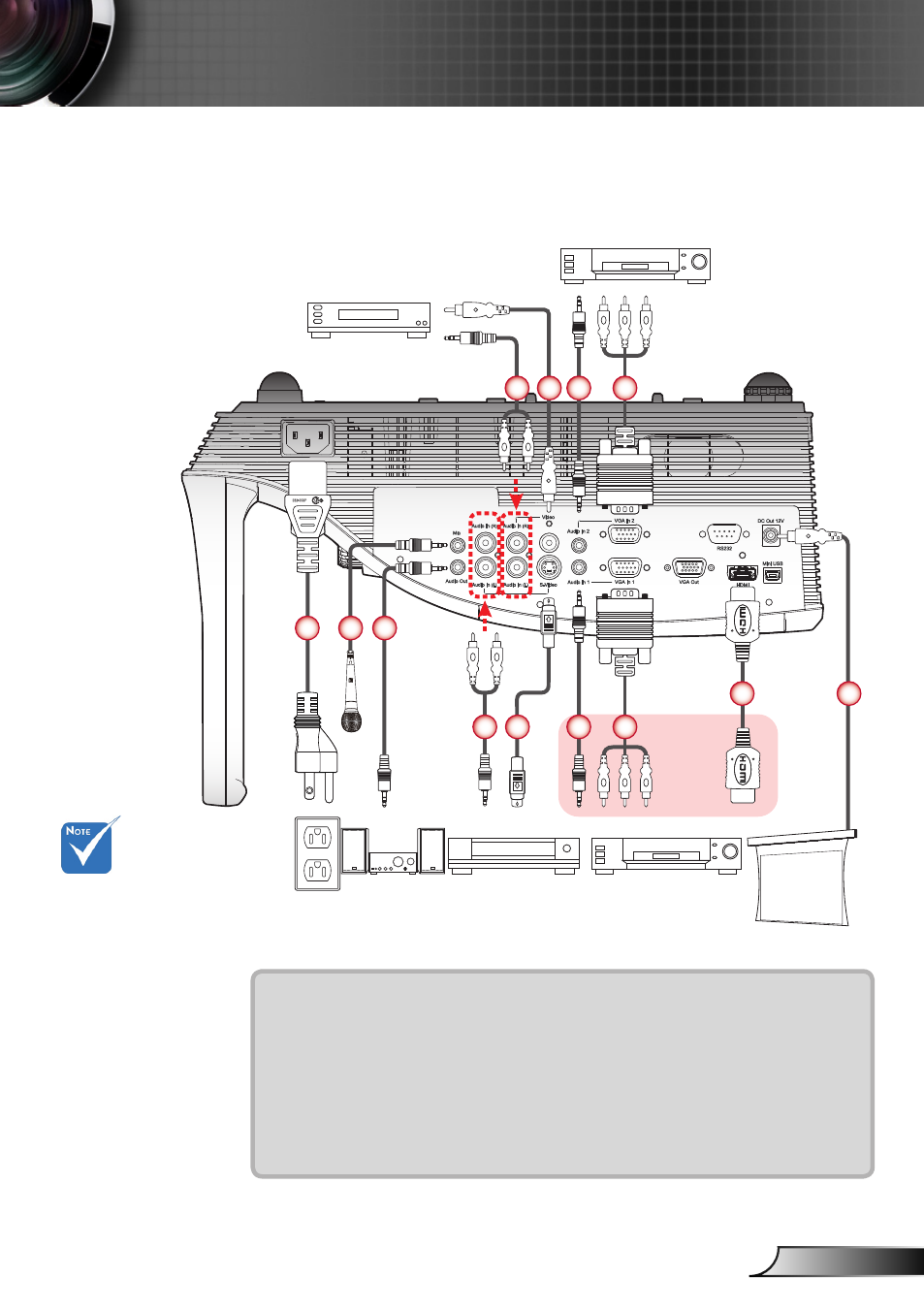

Connessione a sorgenti video
A causa delle
differenti applica-
zioni di ciascun
Paese, alcune
regioni potrebbero
avere differenti
accessori.
(*) Accessorio
opzionale
1.............................................................................................................. Cavo
2...................................................................................... *Cavo del Microfono
3................................................................................... *Jack/RCA cavo audio
4............................................................................................... *Cavo S-Video
5...................................................................................................*Cavo Audio
6.......................................................................*Cavo da VGA a HDTV (RCA)
7...................................................................................................*Cavo HDMI
8............................................................................................... *Jack 12 V DC
9..................................................................................*Cavo video composito
LAN
Lettore DVD, decodificatore,
ricevitore HDTV
Uscita S-Video
Uscita video
1
6
2
Uscita +12 V
Presa di Alimentazione
Uscita Audio
Lettore DVD, decodificatore,
ricevitore HDTV
5
3
4
5
6
7
8
5
9
3
