Pagina 12: Collegamento al computer, Notebook, 12 italiano
12
Italiano
Installazione
VGA2-IN / YPbPr
VGA-OUT
VIDEO
AUDIO-OUT
(VGA
1)
AUDIO1-IN
RS-232C
USB
(VGA
2)
AUDIO2-IN
HDMI
RJ-45
(VIDEO)
AUDIO3-IN
VGA1-IN / YPbPr
/
3D SYNC
OUT(5V)
12V OUT
E62405SP
R
mo
lex
MOLEX

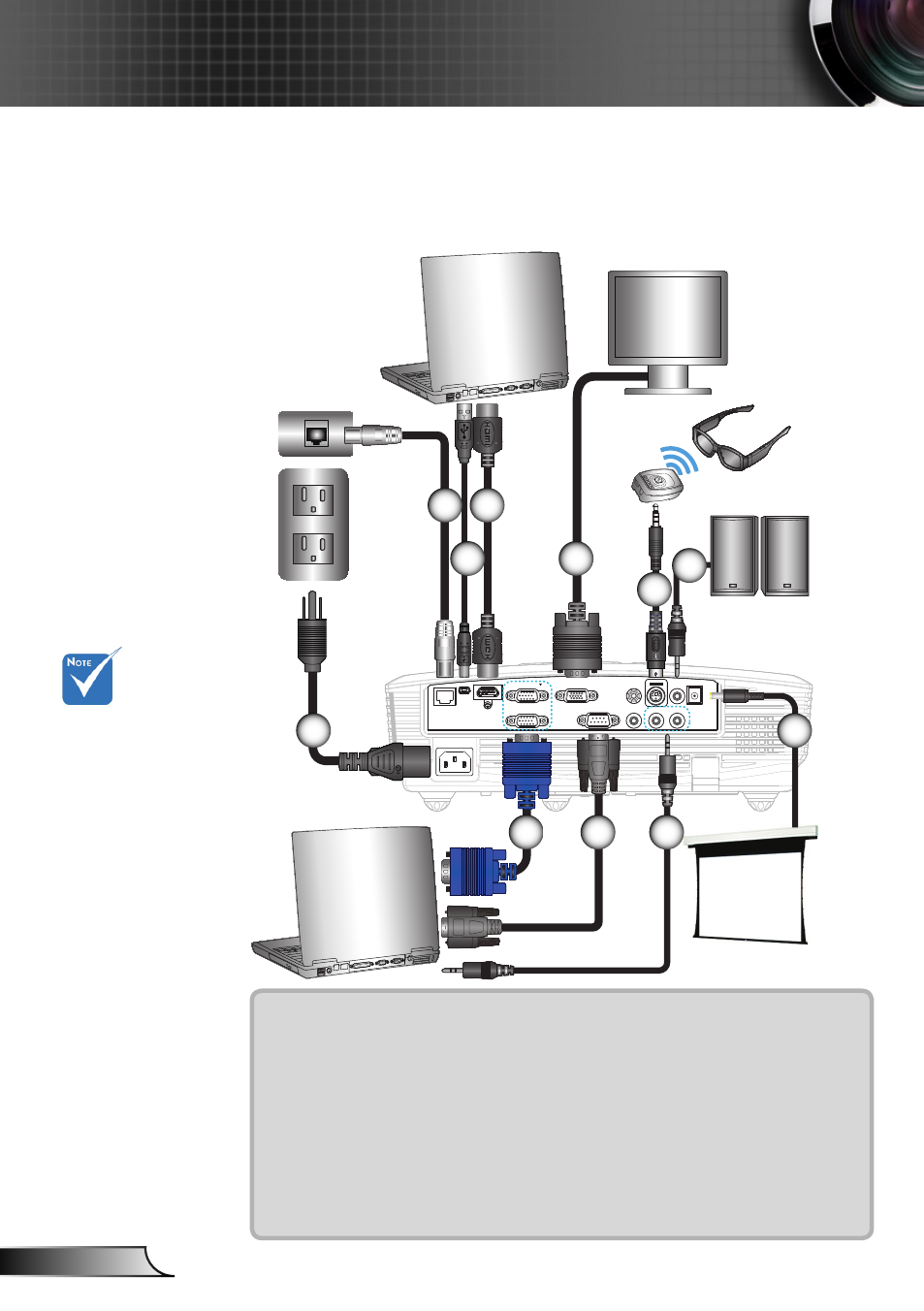

Collegamento al computer/notebook
Collegamento del proiettore
1
2
3
5
1................................................................................... Cavo di alimentazione
2..................................................................................................*Cavo di rete
3........................................................................*Cavo USB (controllo mouse)
4...................................................................................................*Cavo HDMI
5.......................................................................................... *Cavo uscita VGA
6...................................................................................... *Cavo emettitore 3D
7........................................................................................ *Cavo output audio
8................................................................................. * Cavo di ingresso VGA
9.................................................................................................*Cavo RS232
10........................................................................................ *Cavo input audio
11. ....................................................................................... *Spina a 12 V CC
A causa delle
differenze nelle
applicazioni in
ciascun paese,
alcune zone
potrebbero avere
accessori diversi.
(*) Accessori
opzionali
8
7
4
9
10
Uscita audio
Occhiali 3D
6
11
Uscita a +12 V
