12
Italiano
Installazione

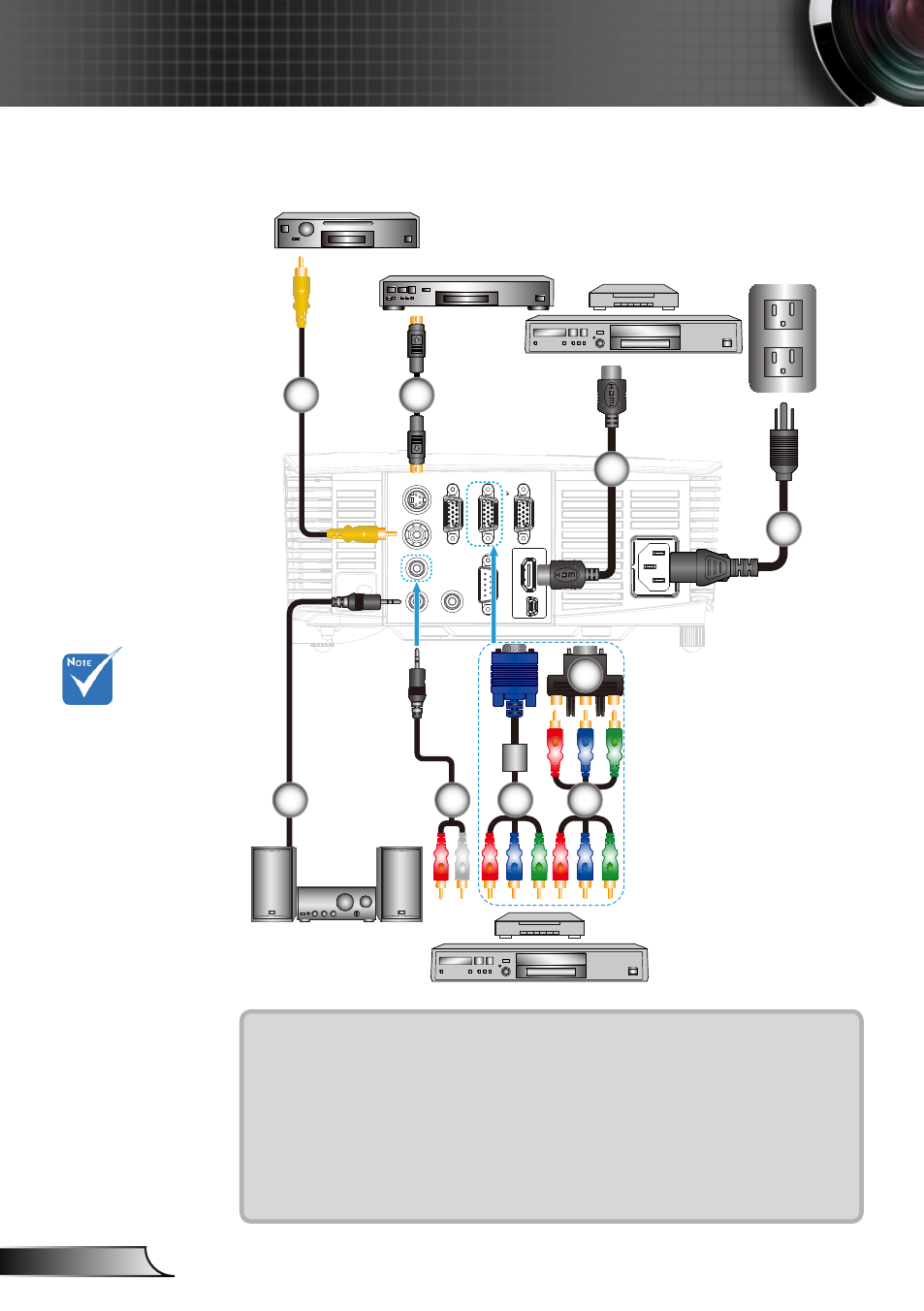

Collegamento a sorgenti video
1..................................................................................*Cavo video composito
2............................................................................................... *Cavo S-Video
3...................................................................................................*Cavo HDMI
4................................................................................... Cavo di alimentazione
5........................................................................................ *Cavo output audio
6.......................................................................................... *Cavo input audio
7............................................................................................*Cavo VGA/RCA
8..............................................*Adattatore 15 pin a 3 RCA component/HDTV
9...............................................................................*Cavo component 3 RCA
USB
VGA1-IN/YPbPr/
VIDEO
VGA-OUT
VGA2-IN/YPbPr
HDMI
AUDIO1-IN AUDIO-OUT
AUDIO2-IN
S-VIDEO
RS-232C
1
7 6 5
2
3
Uscita S-Video
Uscita Video Composita
 A causa delle
differenti
applicazioni di
ciascun Paese,
alcune regioni
potrebbero avere
differenti
accessori.
 (*) Accessori
opzionali
 L’interfaccia
dipende dalle
specifiche del
modello.
Lettore DVD, decodificatore,
ricevitore HDTV
Uscita Audio
4
9
Lettore DVD, decodificatore,
ricevitore HDTV
8
