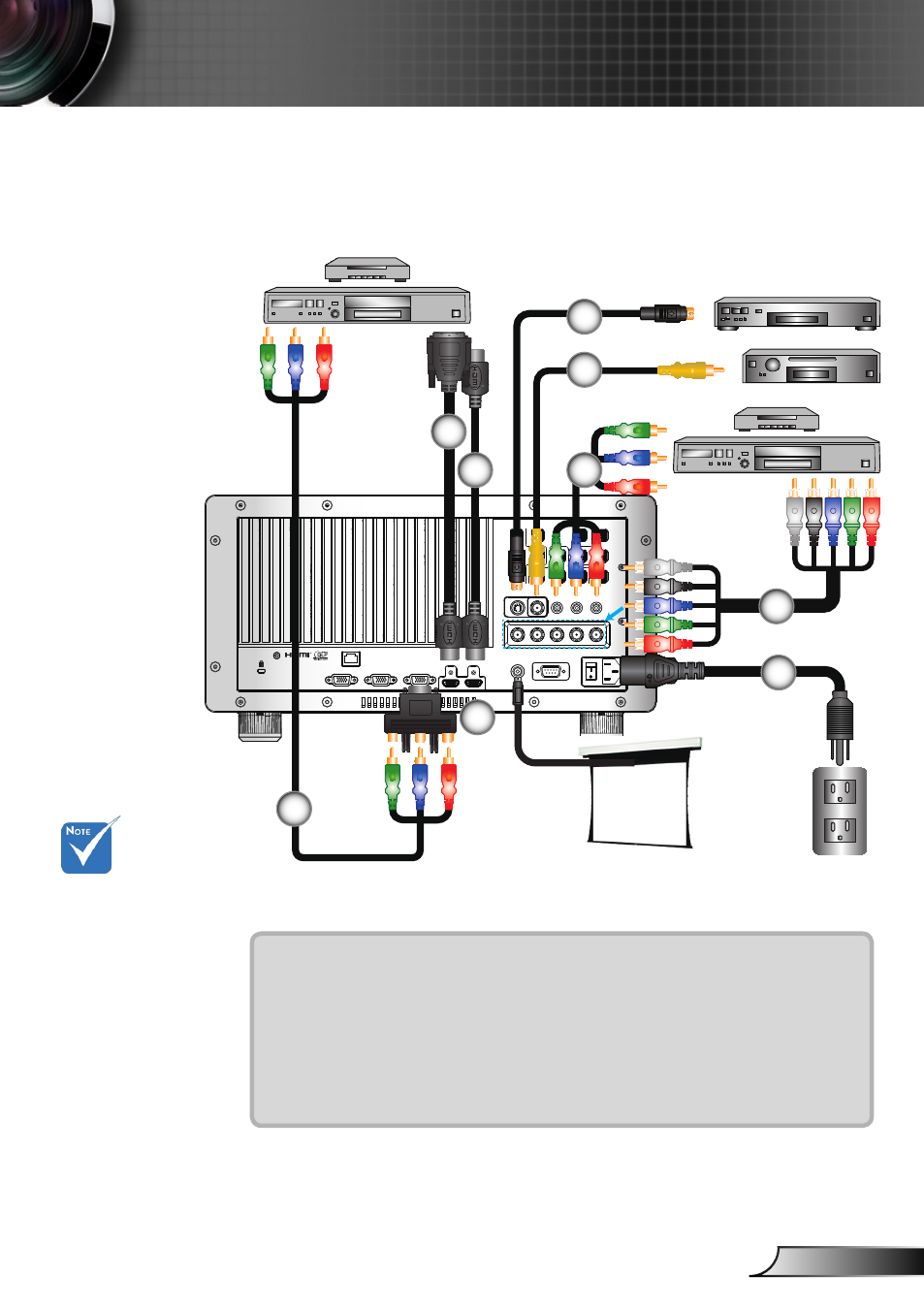

Collegamento a sorgenti video
1................................................................................... Cavo di alimentazione
2.................................................................................................... *Cavo BNC
3...............................................................................*Cavo component 3 RCA
4..................................................................................*Cavo video composito
5............................................................................................... *Cavo S-Video
6...................................................................................................*Cavo HDMI
7............................................................................................. Cavo DVI/HDMI
8..............................................*Adattatore 15 pin a 3 RCA component/HDTV
Uscita Video Composita
Lettore DVD, decodificatore,
ricevitore HDTV
Uscita S-Video
1
3
2
4
 A causa delle
differenti
applicazioni di
ciascun
Paese, alcune
regioni
potrebbero avere
differenti
accessori.
 (*) Accessori
opzionali
5
6
Uscita +12V
3
8
7
