IT23
Amplificatore integrato NAIT XS
22.5 AV Bypass
L’unità NAIT XS può essere integrata in un sistema home
theatre multi canale in modo da pilotare i diffusori
anteriore sinistro e destro mediante l’attivazione della
modalità AV Bypass. La modalità AV Bypass permette
al processore del sistema home theatre di assumere il
controllo del volume dei segnali collegati all’ingresso av
dell’unità NAIT XS. Per attivarlo agire sull’interruttore posto
sul pannello posteriore. L’indicatore del controllo del
volume dell’unità NAIT XS si spegnerà una volta attivata
la modalità AV Bypass e selezionato l’ingresso av. Anche il
controllo del volume del telecomando verrà disabilitato.
Nota: la funzione AV Bypass deve essere utilizzata con
attenzione. Esegue infatti il bypass del controllo del volume
dell’unità NAIT XS lasciando passare eventuali altri segnali
collegati all’ingresso av verso i diffusori a pieno volume.
Nota: la funzione mute è disabilitata quando la modalità
AV Bypass è attiva.
22.6 Uscite e ingressi ausiliari
Sul pannello posteriore l’unità NAIT XS prevede una presa
pre-amp out e una presa power-amp in . Di norma, queste
prese sono collegate tramite una spina di collegamento
esterna. La spina di collegamento deve essere rimossa
nelle seguenti circostanze:
• Viene utilizzata un’ulteriore unità di alimentazione.
• Un preamplificatore alternativo deve utilizzare la sezione
di amplificazione dell’unità NAIT XS.
• Un amplificatore alternativo deve utilizzare la sezione di
preamplificazione dell’unità NAIT XS.
I diagrammi 23.3 e 23.4 illustrano l’uso di queste prese.
Quando si collega un preamplificatore esterno alla
presa
power-amp in dell’unità NAIT XS, verrà inizialmente
indicato un errore, segnalato dal lampeggiamento del
tasto
mute . Per azzerare l’errore, tenere premuto il tasto
mute. L’amplificatore viene riattivato mentre il display e gli
indicatori del volume si spengono.
L’unità NAIT XS dispone di un’uscita subwoofer stereo
analogica non filtrata tramite una coppia di prese RCA
Phono.
Nota: l’uscita del subwoofer è un duplicato dell’uscita del
preamplificatore. Non viene applicato alcun filtraggio
Low-Pass.
22.7 Alimentatori opzionali
La sezione preamplificatore dell’unità NAIT XS può essere
aggiornata tramite il collegamento di un alimentatore
esterno Flatcap, Hi-Cap o Supercap. Nella sezione 23 sono
riportati i diagrammi che illustrano gli aggiornamento di
alimentazione. L’unità NAIT XS e l’alimentatore esterno
devono essere spenti durante i collegamenti. Una volta
terminati i collegamenti, accendere prima l’alimentatore
esterno quindi accendere l’unità NAIT XS.
22.8 Note generali sui collegamenti
I collegamenti negativi delle uscite e degli ingressi
dell’unità NAIT XS sono comuni per ogni canale. Il
collegamento di messa a terra deve essere sempre
presente, a prescindere dal tipo di apparecchiature
utilizzate in combinazione con l’amplificatore. Solo il telaio
e lo schermo elettrostatico all’interno del trasformatore
sono collegati a terra, ma non il negativo del segnale.
Per evitare il rumore di alternata, il negativo del segnale
dell’intero sistema deve essere collegato alla messa a terra
in un solo punto.
Sul pannello posteriore dell’unità NAIT XS è previsto
un collegamento di messa a terra del segnale. Tale
collegamento deve essere utilizzato per collegare solo la
terra del segnale del braccio di un giradischi.
23 Comandi e collegamenti di NAIT XS

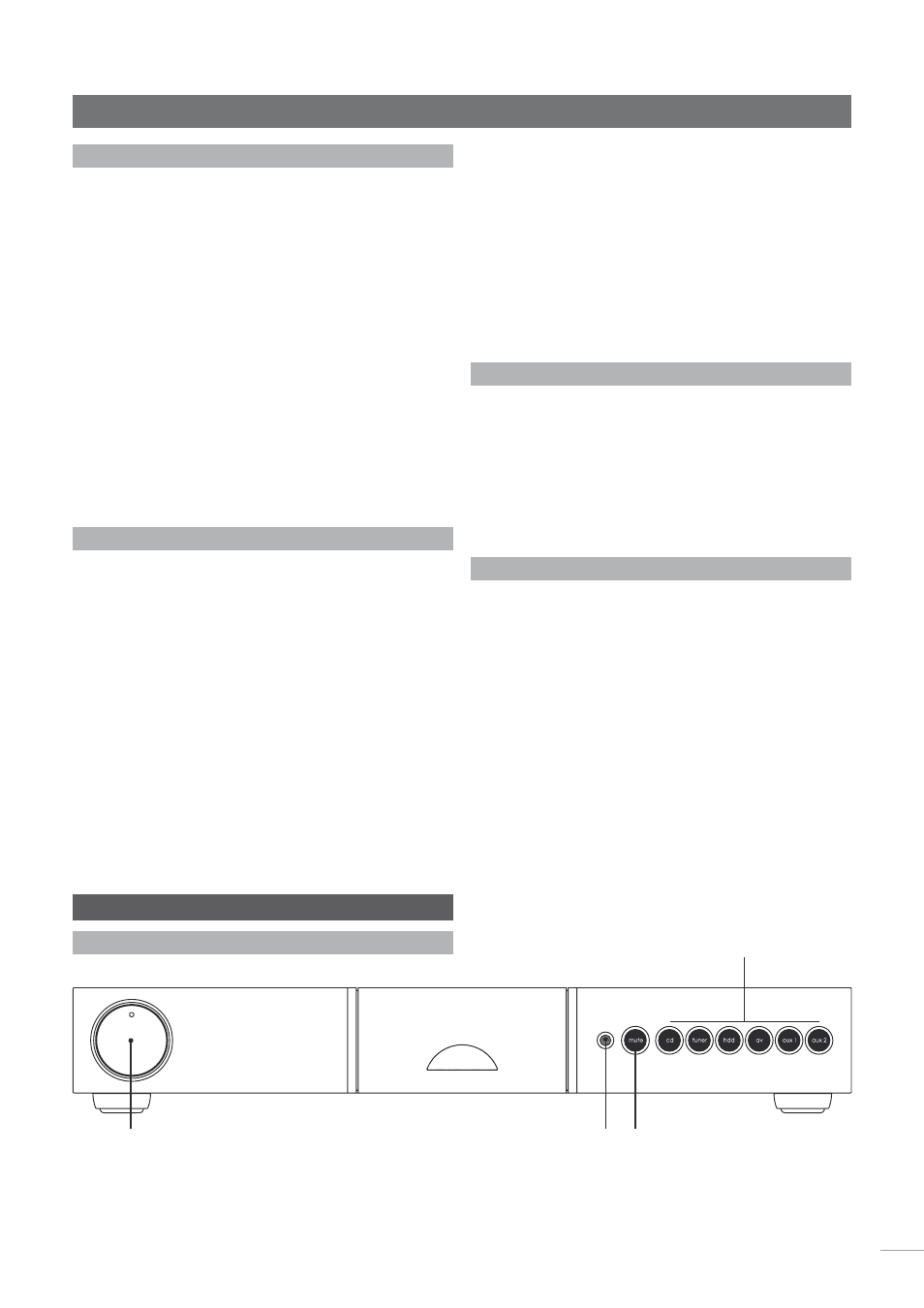

23.1 NAIT XS anteriore
volume mute
Selezione sorgente
Presa ingresso aux 1
