Cd555 collegamenti, Pannello posteriore, Cd555 collegato a cd555ps – Naim Audio CD555 Manuale d'uso
Pagina 6: Cd555, 5 cd555 collegamenti
IT4
Nota:
L’ingresso RC5 serve per accettare i segnali di controllo
esterni di impianti multi-room. Per maggiori informazioni,
contattare il rivenditore oppure direttamente Naim Audio.
Nota:
L’interfaccia Comms della presa opzionale RJ45 può
fornire il controllo esterno del lettore in installazioni custom.
Per maggiori informazioni, contattare il rivenditore oppure
direttamente Naim Audio.
CD555
5 CD555 Collegamenti

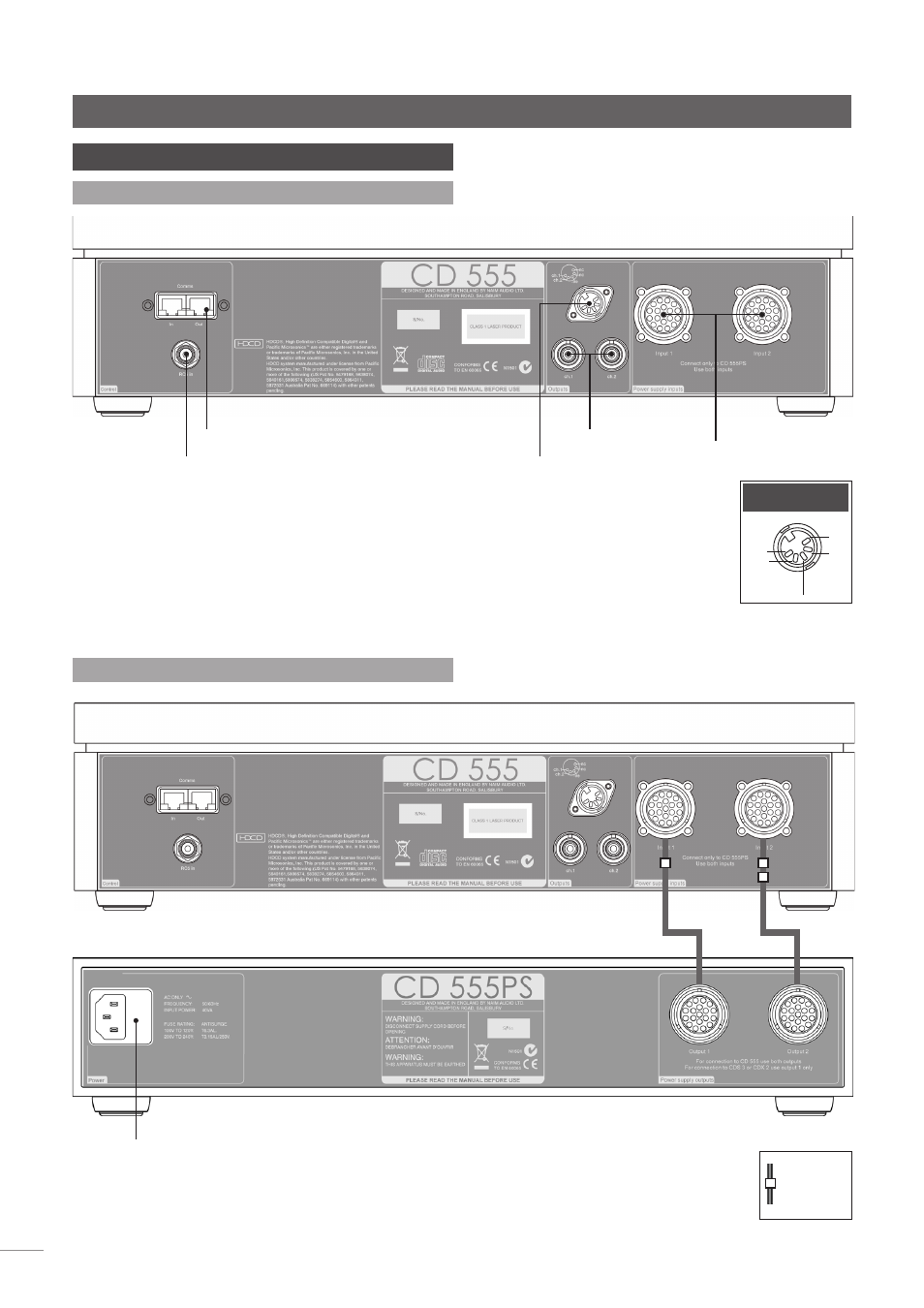

5.1 Pannello posteriore
Ingresso RC5
Interfaccia Comms
Uscita DIN
Uscite RCA Phono
sinistra (ch1) e
destra (ch2)
Ingressi alimentatore
CD555PS
5.2 CD555 collegato a CD555PS
Ingresso alimentazione e
fusibile
Marcatore
direzione del
cavo
CD cavo
Burndy 1
CD cavo
Burndy 2
can1
-ve
can2
nc
nc
Uscite DIN
CD555
Nota:
Per collegare il lettore CD555 al CD 555PS sono necessari
due distinti cavi Burndy. Il cavo 1, identificato da una sola banda
sull’indicatore di direzione, deve essere usato con la presa 1 e il
cavo 2, identificato da due bande sull’indicatore di direzione, deve
essere usato con la presa 2.
Nota:
Le prese di uscita phono RCA
e DIN non devono essere collegate
contemporaneamente.
