3
Installazione e collegamento
2.2 Collegamento all’alimentazione
Collegare UnitiLite a una presa di alimentazione utilizzando
l’apposito cavo fornito oppure un Power-Line Naim.
2.3 Collegamento antenna FM/DAB
Se UnitiLite comprende il sintonizzatore opzionale FM/
DAB, sarà necessario disporre di un segnale forte senza
interferenze per rendere possibile la riproduzione FM e DAB
ad alta qualità. È necessario collegare la presa FM/DAB
dell’antenna presente sul pannello posteriore di UnitiLite
tramite un cavo coassiale a bassa perdita da 75 Ohm a
un’antenna adeguata. L’antenna deve essere montata
lontano da ostacoli di grandi dimensioni e il più in alto pos-
sibile; l’ideale è il tetto.
Nota: Il vostro negoziante sarà in grado di fornirvi i consigli
sull’antenna più adatta e il nominativo di un installatore di
fiducia.
2.4 Collegamenti segnali audio
2.4.1 Ingressi segnale audio
UnitiLite dispone di tre ingressi stereo analogici e di cinque
ingressi digitali S/PDIF, inclusa una presa di ingresso combi-
nata analogica/digitale. Il collegamento agli ingressi viene
realizzato con tipi di prese diversi. La tabella seguente illu-
stra gli ingressi e il tipo di presa:
Ingresso Tipo Presa
an.1 Analogico RCA
an.2 Analogico RCA
pannello
Analogico Jack 3,5 mm
frontale Digitale Jack 3,5 mm mini-
TOSLINK
dig.1 Digitale Coassiale (RCA)
dig.2 Digitale Ottica (TOSLINK)
dig.3 Digitale Coassiale (RCA)
dig.4 Digitale Ottica (TOSLINK)
Nota: La presa jack analogica/digitale del pannello fron-
tale può accettare sia spine analogiche convenzionali da
3,5 mm che spine digitali ottiche mini-TosLink. Identificherà
automaticamente il tipo di spina inserito e tratterà in modo
appropriato il segnale.
Utilizzare sempre cavi di interconnessione di alta qualità
per collegare le sorgenti agli ingressi di UnitiLite.
2 Installazione e collegamento
UnitiLite deve essere posizionato su un supporto specifico per l’uso. Non deve essere
posizionato su un altro dispositivo; la ventilazione deve essere sempre ottimale. Prestare
particolare attenzione a installare l’unità su una superficie orizzontale. Il dispositivo deve
essere installato nella sua posizione definitiva prima di collegare i cavi e prima dell’ac-
censione. Il NaimUnit non ha modalità standby e deve quindi essere lasciato acceso.
La connessione di UnitiLite all’alimentazione elettrica e alle diverse periferiche e sorgenti
audio è descritta nei paragrafi seguenti. Il diagramma 2.1 descrive le prese di collega-
mento sul pannello posteriore di UnitiLite.

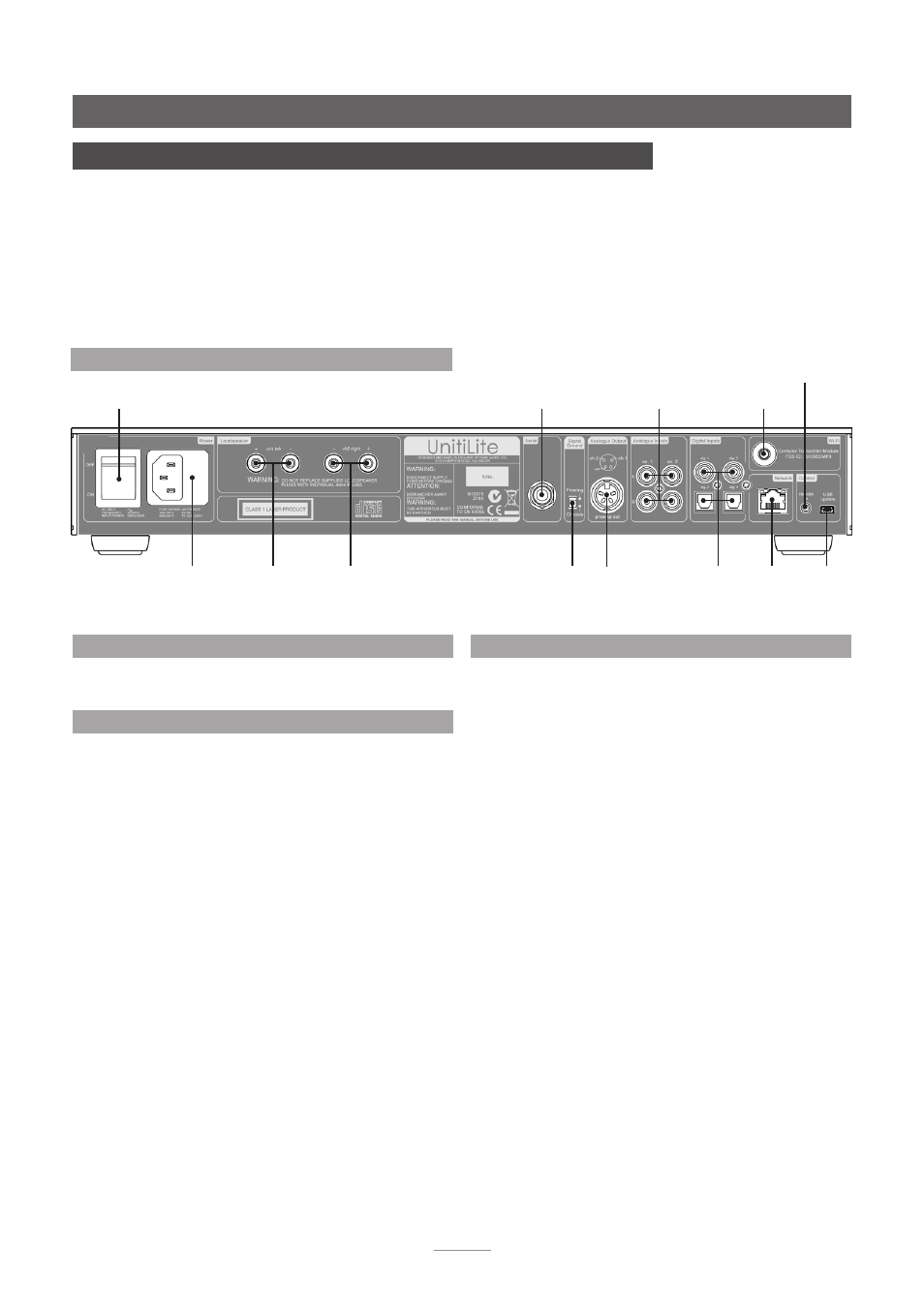

2.1 UnitiLite Pannello posteriore
ingresso alimentazione
e fusibile
interruttore di
accensione
presa antenna rete
wireless (WiFi)
presa antenna FM/DAB
(opzionale) ingressi analogici
ingresso tele-
comando
interruttore della massa presa di
rete
interfac-
cia di
aggior-
namento
mini-USB
diffusore
sinistro
diffusore
destro
ingressi
digitali
uscita
preampli-
ficatore
