- 42 -

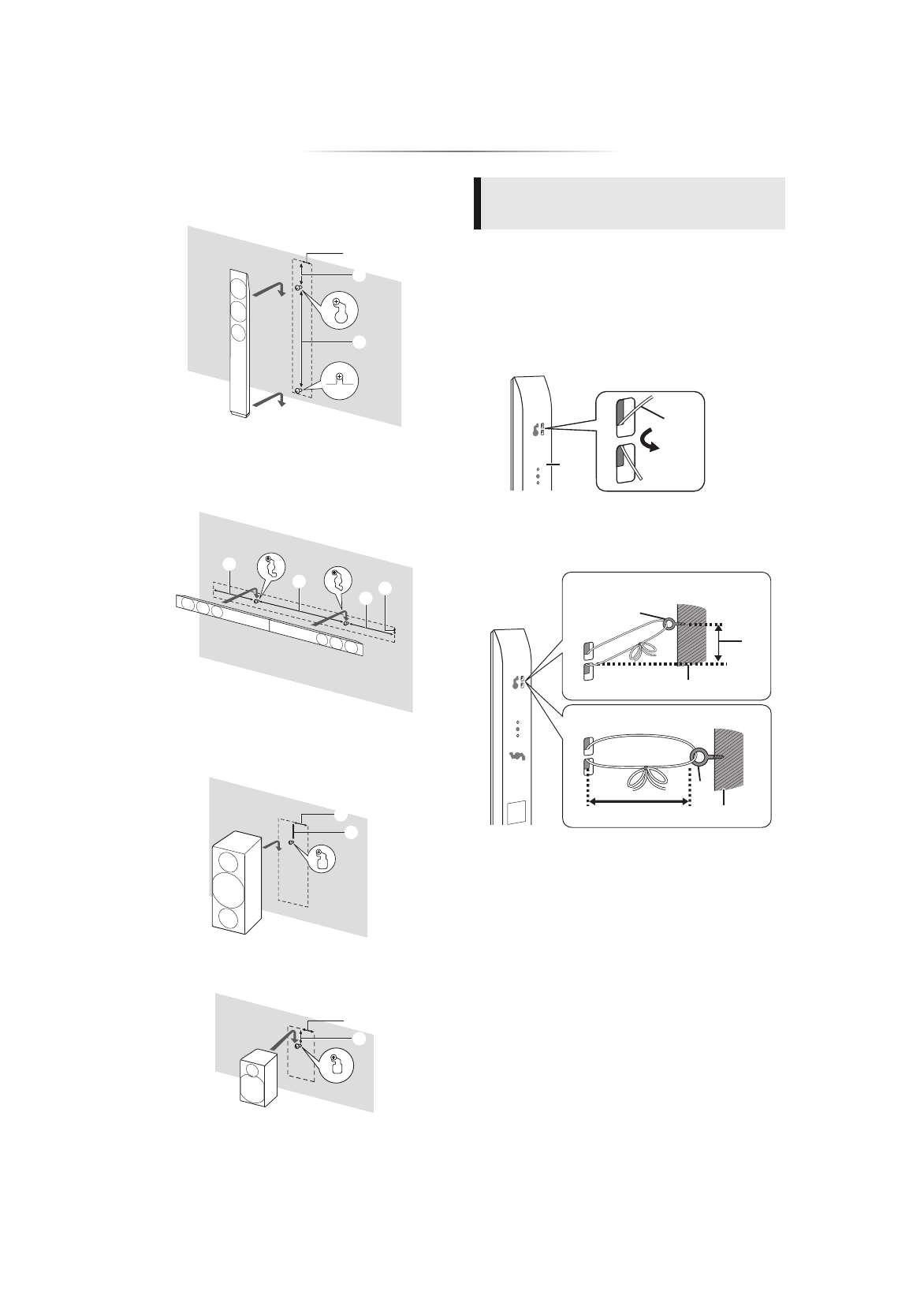

Operazioni avanzate
[BTT230] Diffusore anteriore
≥ Installazione verticale.
Attacco a parete senza base. ( > 11)
≥ Installazione orizzontale
Fissare al muro senza stand a gamba o gambe di
supporto. (
> 13, 14)
[BTT200] Diffusore anteriore
[BTT100] Diffusore anteriore
Prevenire il ribaltamento
[BTT230] Diffusore anteriore
Prevenire la caduta
Diffusore anteriore
1
Passare uno spago nel diffusore.
≥ Utilizzare un cordoncino inferiore a ‰ 2,0 mm, in grado
di sostenere più di 10 k g .
es.: [BTT230] Diffusore anteriore
A Cordoncino (non fornito)
B Retro del diffusore
2
Passare uno spago dal muro al diffusore e
fissare saldamente.
C Occhiello (non fornito)
D Parete o pilastro
E Circa 150 mm
F Circa 120 mm
A 34 mm B 100 mm C 436 mm
D 20 mm E 238 mm F 576 mm G 248 mm
H 45 mm I 25 mm
J 40 mm K 41 mm











Prevenire il ribaltamento/la
caduta dei diffusori





 

Se montato a parete
Se posizionato su uno scaffale, ecc.
