10
Nota
Non aggomitolare insieme il cavo RF e il cavo di alimentazione (ciò potrebbe causare la distorsione delle immagini).
Fissare i cavi con i morsetti, come necessario.
Se si usa l’accessorio opzionale, seguire le istruzioni del manuale di montaggio delle opzioni per fissare i cavi.
COMPONENT
AUDIO
IN
AUDIO
OUT
PC
Y
P B
P R
L
R
L
R
2 1
RF OUT
RF IN

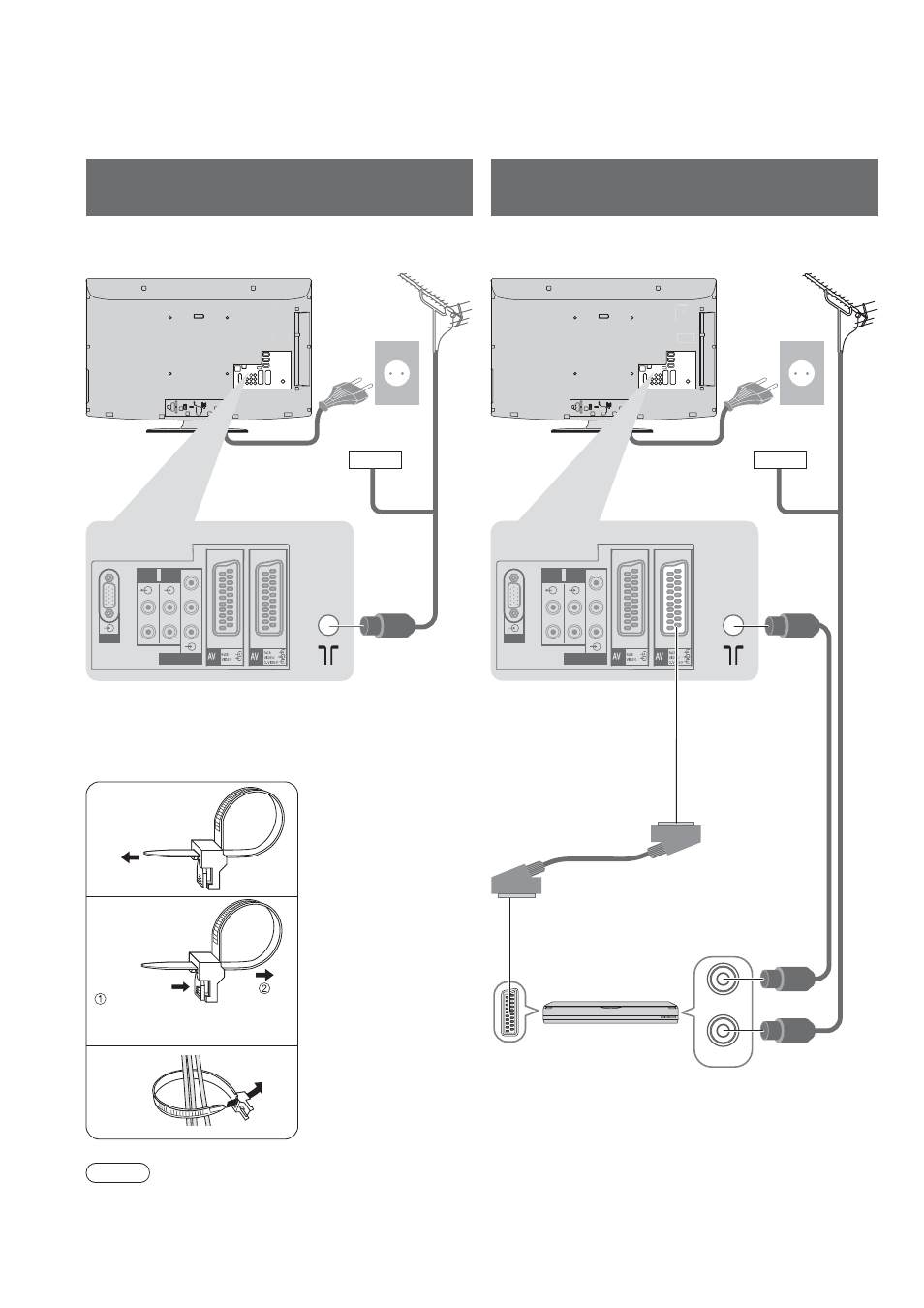

Collegamenti di base
Il componente esterno e i cavi mostrati non sono forniti con questo televisore.
Accertarsi che il televisore sia scollegato dalla presa di corrente prima di collegare o di scollegare qualsiasi cavo.
Esempio 1
Collegamento dell’antenna Esempio 2
Collegamento del registratore DVD / VCR
Televisore soltanto Televisore, registratore DVD o VCR
Cavo di
alimentazione Cavo di
alimentazione
Cavo SCART
completamente
allacciato
Registratore
DVD o VCR
Cavo RF
Antenna
terrestre
Antenna
terrestre Parte posteriore del televisore Parte posteriore del televisore
Cavo RF
C.a. 220-240 V,
50 Hz C.a. 220-240 V,
50 Hz
Cavo RF
Cavo Cavo
AUDIO
IN
AUDIO
OUT
PC
Y
P B
P R
L
R
L
R
2 1
COMPONENT
PC
Morsetto
Per stringere:
Mantenere
premuta la
protuberanza
Per allentare:
