Domande e
risposte, ecc.
•
Informazioni tecniche
41

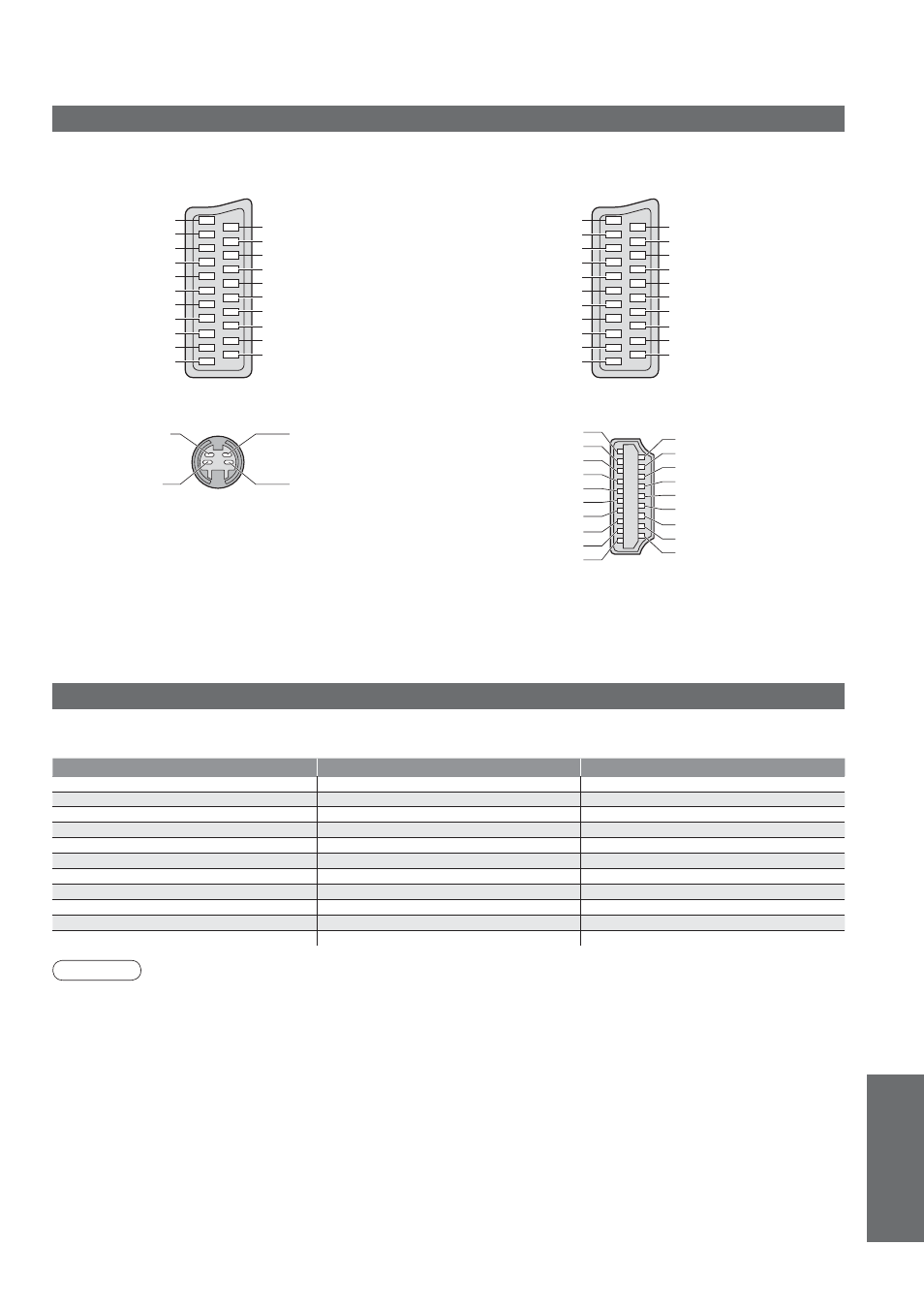

Informazioni sui terminali SCART, S-video e HDMI
Ŷ
Presa SCART AV1
(RGB, VIDEO, Q-Link)
Gli ingressi adatti per AV1 includono l’RGB
(Rosso / Verde / Blu).
Ingresso crominanza Ingresso luminanza
Massa crominanza Massa luminanza
Ŷ
Presa a 4 pin S-Video AV3
Ŷ
Terminale HDMI
Ŷ
Presa SCART AV2
(RGB, VIDEO, S-Video, Q-Link)
AV2: I pin 15 e 20 sono dipendenti dalla commutazione
S-VHS / VIDEO di AV2.
20 Ingresso CVBS (video)
18 Massa stato RGB
16 Stato RGB
14 Massa
12 --
10 Dati Q-Link
8 Stato
CVBS
6 Ingresso audio (S)
4 Massa audio
2 Ingresso audio (D)
Massa della presa 21
Uscita CVBS (video) 19
Massa CVBS
17
Ingresso rosso 15
Massa rossa 13
Ingresso verde 11
Massa verde 9
Ingresso blu 7
Massa blu 5
Uscita audio (S) 3
Uscita audio (D) 1
20 Ingresso CVBS (video)
18 Massa stato RGB
16 Stato RGB
14 Massa
12 --
10 Dati Q-Link
8 Stato
CVBS
6 Ingresso audio (S)
4 Massa audio
2 Ingresso audio (D)
Massa della presa 21
Uscita CVBS (video) 19
Massa CVBS
17
Ingresso rosso, SC - in 15
Massa rossa
13
Ingresso verde 11
Massa verde 9
Ingresso blu 7
Massa blu 5
Uscita audio (S) 3
Uscita audio (D) 1
18 Alimentazione di +5V
16 SDA
14 Riservato
(in cavo ma non collegato sul dispositivo)
12 Clock– TMDS
10 Clock+ TMDS
8
Schermo dati0 TMDS
6 Dati1– TMDS
4 Dati1+ DMDS
2 Schermo dati2 TMDS
Rilevamento spina calda 19
Massa DDC/CEC 17
SCL 15
CEC 13
Schermo clock TMDS 11
Dati0– TMDS
9
Dati0+ TMDS 7
Schermo dati1 TMDS 5
Dati2– TMDS
3
Dati2+ TMDS 1
Segnale di ingresso che può essere visualizzato
Note
•
I segnali che non corrispondono alle specifi che sopra riportate possono non essere visualizzabili in modo corretto.
•
I segnali sopra vengono riformattati per la visione ottimale sul display.
Nome del segnale COMPONENT HDMI
525 (480) / 60i
525 (480) / 60p
625 (576) / 50i
625 (576) / 50p
750 (720) / 60p
750 (720) / 50p
1.125 (1.080) / 60i
1.125 (1.080) / 50i
1.125 (1.080) / 60p
1.125 (1.080) / 50p
1.125 (1.080) / 24p
COMPONENT (Y, P
B
, P
R
) , HDMI
simbolo: Segnale di ingresso compatibile
