Alimentatore automatico dei documenti, E piano documenti – Sharp MX-6070N Manuale d'uso
Pagina 9
1-6
PRIMA DI USARE LA MACCHINA►PRIMA DI USARE LA MACCHINA

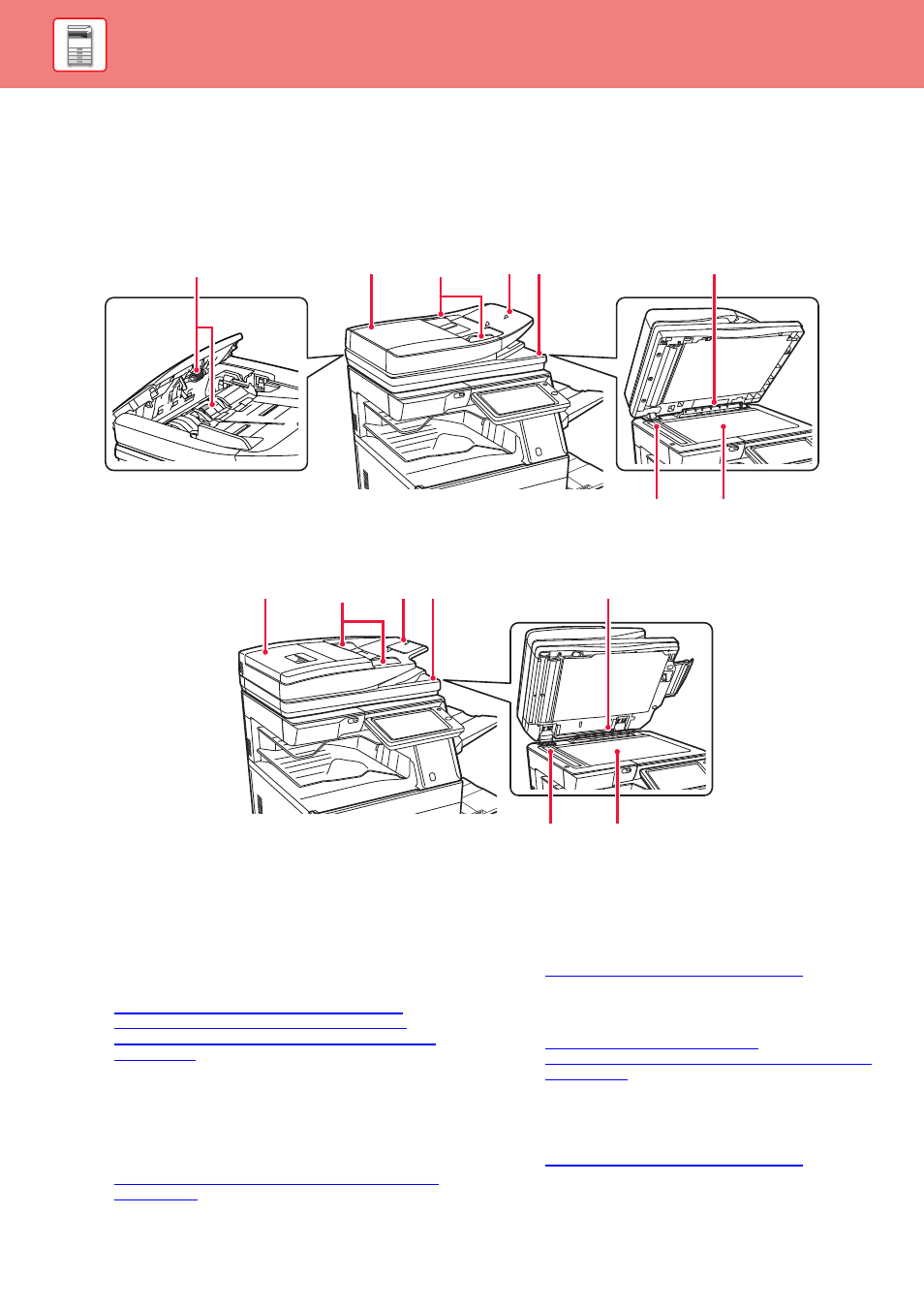

ALIMENTATORE AUTOMATICO DEI DOCUMENTI E
PIANO DOCUMENTI
MX-3050N/MX-3060N/MX-3550N/MX-3560N/MX-4050N/MX-4060N/MX-5050N/
MX-6050N
MX-3070N/MX-3570N/MX-4070N/MX-5070N/MX-6070N
(1)
Rullo di alimentazione carta
Il rullo ruota per inserire automaticamente nella macchina
l'originale.
(2)
Sportello alimentazione dei documenti
Aprire questo sportello per eliminare l'originale inceppato.
Sui modelli MX-3050N/MX-3060N/MX-3550N/MX-3560N/
MX-4050N/MX-4060N/MX-5050N/MX-6050N, questo coperchio
viene aperto anche per pulire il rullo di alimentazione della carta.
► PULIZIA DEL RULLO DI ALIMENTAZIONE DELLA
CARTA (solo per MX-3050N/MX-3060N/MX-3550N/
MX-3560N/MX-4050N/MX-4060N/MX-5050N/MX-6050N)
(3)
Guide dell'originale
Consentono di assicurare una corretta scansione dell'originale.
Regolare le guide in base alla larghezza dell'originale.
(4)
Vassoio dell'alimentatore di documenti
Posizionare l'originale.
Posizionare l'originale con il lato da stampare rivolto verso l'alto.
► ALIMENTATORE AUTOMATICO DEI DOCUMENTI
(5)
Vassoio di uscita dell'originale
Dopo la scansione, gli originali vengono raccolti in questo
vassoio.
(6)
Rilevatore formato originale
Questa unità rileva il formato di un originale collocato sul piano
documenti.
► LASTRA DI ESPOSIZIONE (pagina 1-82)
(7)
Area di scansione
Area in cui vengono digitalizzati gli originali collocati
nell'alimentatore automatico dei documenti.
► PULIZIA DEL PIANO DOCUMENTI E
DELL'ALIMENTATORE AUTOMATICO DEI DOCUMENTI
(8)
Piano documenti
Per eseguire la scansione di un libro o di un altro originale spesso
che non può essere inserito attraverso l'alimentatore automatico
dei documenti, collocare tali documenti su questo piano.
► LASTRA DI ESPOSIZIONE (pagina 1-82)
(4)
(2)
(5)
(6)
(1)
(3)
(7)
(8)
(4)
(2)
(5)
(6)
(3)
(7)
(8)
