1-5
PRIMA DI USARE LA MACCHINA►PRIMA DI USARE LA MACCHINA

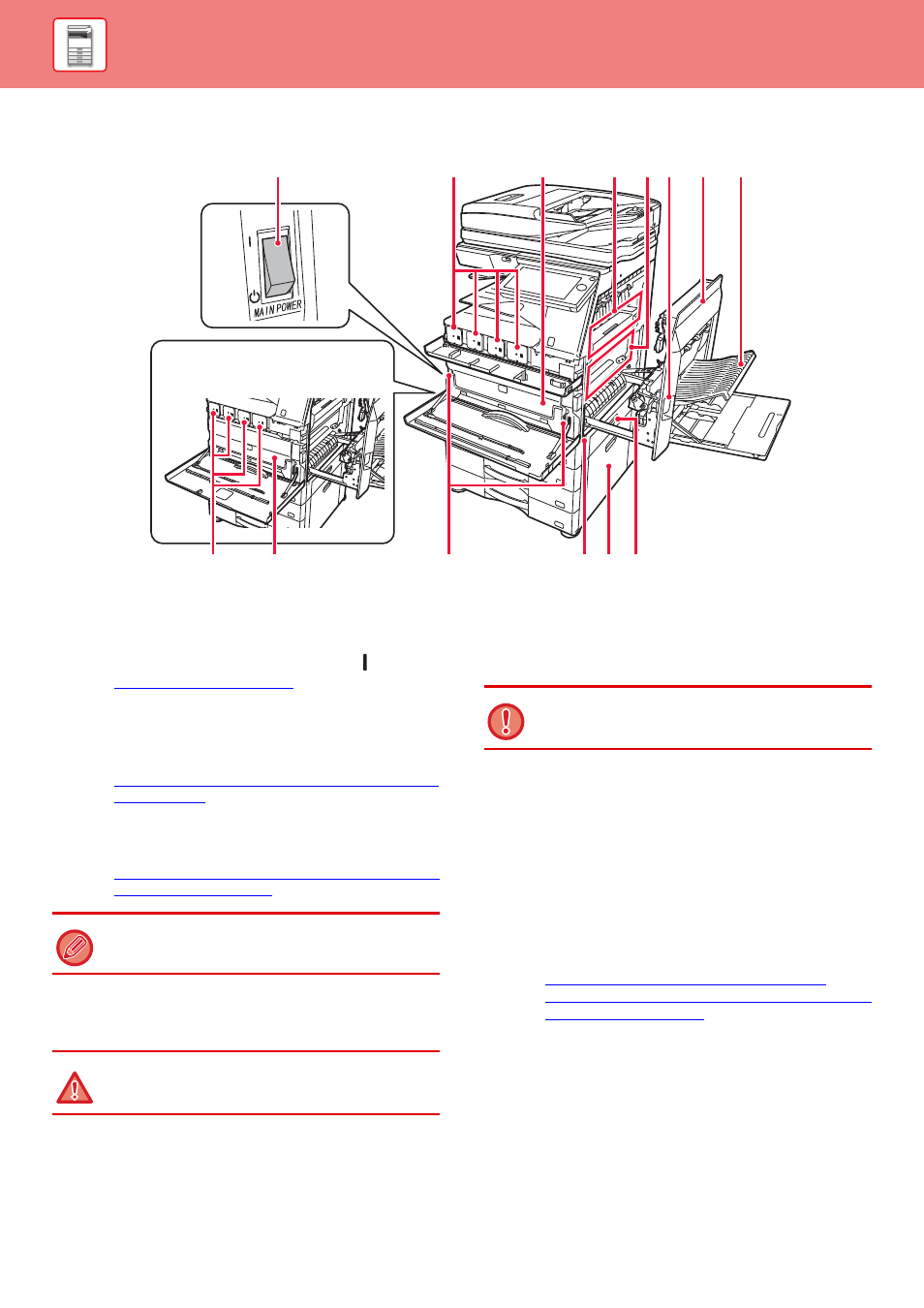

PARTE INTERNA
(1)
Interruttore di alimentazione principale
Usare questo interruttore per attivare l'alimentazione
della macchina.
Quando si utilizzano le funzioni fax o Internet fax, tenere
sempre questo interruttore sulla posizione "
".
(2)
Cartuccia del toner
Questa cartuccia contiene il toner.
In caso di esaurimento del toner in una cartuccia,
sostituirla con una nuova.
► SOSTITUZIONE DELLA CARTUCCIA DEL TONER
(3)
Contenitore del toner residuo
Questo contenitore raccoglie il toner in eccesso residuo
dopo la stampa.
► SOSTITUZIONE DEL CONTENITORE DEL TONER
(4)
Unità fusore
In questa zona si applica del calore per fondere
l'immagine trasferita sulla carta.
(5)
Cinghia di trasferimento
Durante la stampa a colori le immagini toner dei quattro
colori sui tamburi fotoconduttori vengono combinate sulla
cinghia di trasferimento.
Durante la stampa in bianco e nero solo l'immagine del
toner nero viene trasferita sulla cinghia di trasferimento.
(6)
Leva di rilascio dello sportello laterale destro
Per rimuovere la carta inceppata, tenere tirata la leva
verso l'alto in modo da aprire lo sportello laterale destro.
(7)
Sportello laterale destro
Aprire questo sportello per eliminare la carta inceppata.
(8)
Sportello del modulo invertitore della carta
Questa unità consente di invertire la carta durante la
stampa su 2 facciate. Aprire questo sportello per
eliminare la carta inceppata.
(9)
Pulsante di sgancio del contenitore del toner residuo
Premere questo pulsante se occorre sbloccare il
contenitore del toner residuo per sostituirlo o per pulire
l'unità laser.
► PULIZIA DELL'UNITÀ LASER (pagina 1-149)
► SOSTITUZIONE DEL CONTENITORE DEL TONER
(10) Maniglia
Estrarla e afferrarla per spostare la macchina.
(11) Coperchio lato destro di un supporto basso/cassetto
carta 550 fogli o un supporto/cassetto da 550/2x550/
3x550/550 e 2100 fogli
Aprirlo per rimuovere i fogli inceppati nei vassoi 2, 3 e 4.
(12) Coperchio lato destro del vassoio
Aprirlo per rimuovere i fogli inceppati nel vassoio 1.
(1)
(3)
(7)
(6)
(8)
(4)
(5)
(9)
(2)
(10)(11)
(3)
(12)
(2)
MX-3050N/MX-3060N/MX-3070N/
MX-3550N/MX-3560N/MX-3570N/
MX-4050N/MX-4060N/MX-4070N
Un tecnico raccoglie il contenitore del toner residuo.
L'unità fusore è calda. Fare attenzione a non
ustionarsi durante la rimozione della carta inceppata.
Non toccare né danneggiare la cinghia di trasferimento.
Tale operazione potrebbe causare un'immagine difettosa.
