PRIMA DI USARE LA MACCHINA

NOMENCLATURA E FUNZIONI DELLE

PARTI

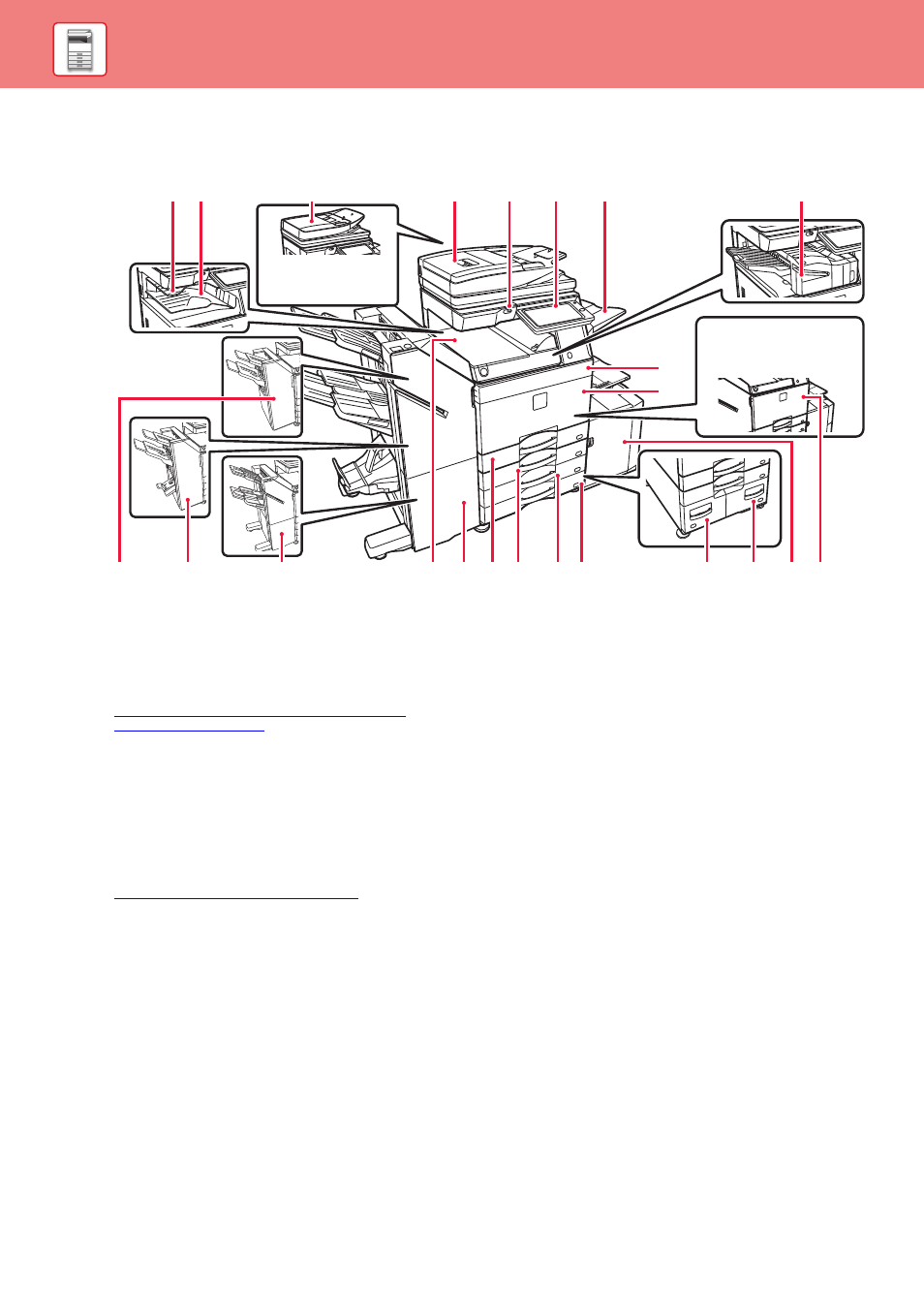

(1)

Separatore dei lavori (vassoio superiore)*

Vassoio contenente i fax ricevuti e le stampe.

(2)

Vassoio uscita*

Vassoio contenente i fogli stampati.

(3)

Alimentatore automatico dei documenti

Alimenta ed esegue scansioni di più originali automaticamente. È

possibile digitalizzare automaticamente gli originali a 2 facciate.

Sui modelli MX-3070N/3570N/4070N/5070N/6070N le due facciate degli

originali possono essere digitalizzate contemporaneamente in automatico.

USO DELL'ALIMENTATORE AUTOMATICO DEI

DOCUMENTI (pagina 15)

(4)

Porta USB (tipo A)

Serve per collegare alla macchina un dispositivo USB, ad

esempio, un dispositivo di archiviazione USB.

Supporta USB 2.0 (Hi-Speed).

(5)

Pannello di controllo

In questo pannello si trovano il pulsante [Accensione], il

pulsante/l'indicatore [Risparmio energetico], l'indicatore errore, il tasto

[Schermata iniziale], l'indicatore dell'alimentazione principale,

l'indicatore di notifica dei dati e il pannello a sfioramento.

Usare il pannello a sfioramento per utilizzare ciascuna di

queste funzioni.

PANNELLO DI CONTROLLO (pagina 13)

(6)

Unità del vassoio di uscita (vassoio destro)*

Se necessario, eseguire l'impostazione in modo che le

stampe vengano raccolte in questo vassoio.

(7)

Finitore interno*

Esegue la pinzatura dei fogli. È anche possibile installare un

modulo di foratura per perforare i fogli stampati.

La pinzatura può essere eseguita anche manualmente.

(8)

Finitore*

Esegue la pinzatura dei fogli. È anche possibile installare un

modulo di foratura per perforare i fogli stampati.

(9)

Finitore pinzatura a sella*

Esegue la pinzatura e la piegatura dei fogli. È anche possibile

installare un modulo di foratura per perforare i fogli stampati.

(10) Finitore (Stacker grande)*

Esegue la pinzatura dei fogli. È anche possibile installare un

modulo di foratura per perforare i fogli stampati.

La pinzatura può essere eseguita anche manualmente.

(11) Unità passaggio carta*

Collegamento tra la macchina e il finitore o il finitura pinzatura a sella.

(12) Finitore pinzatura a sella (Stacker grande)*

Esegue la pinzatura e la piegatura dei fogli. È anche possibile

installare un modulo di foratura per perforare i fogli stampati.

La pinzatura può essere eseguita anche manualmente.

(13) Vassoio 1

In questo vassoio è possibile inserire la carta. È possibile

caricare un massimo di 550 fogli (80 g/m

2

(20 lbs.)).

(14) Vassoio 2 (quando è installato un supporto basso/cassetto

carta 550 fogli o un supporto/cassetto da 550/2x550/3x550/

550 e 2100 fogli)*

In questo vassoio è possibile inserire la carta. È possibile

caricare un massimo di 550 fogli (80 g/m

2

(20 lbs.)).

(15) Vassoio 3 (quando è installato un supporto/cassetto da

2x550/3x550 fogli)*

In questo vassoio è possibile inserire la carta. È possibile

caricare un massimo di 550 fogli (80 g/m

2

(20 lbs.)).

(16) Vassoio 4 (quando è installato un supporto/cassetto da

3x550 fogli)*

In questo vassoio è possibile inserire la carta. È possibile

caricare un massimo di 550 fogli (80 g/m

2

(20 lbs.)).

(17) Vassoio 3 (quando è installato un supporto/cassetto da

550&2100 fogli)*

In questo vassoio è possibile inserire la carta. È possibile

caricare un massimo di 1200 fogli (80 g/m

2

(20 lbs.)).

(18) Vassoio 4 (quando è installato un supporto/cassetto da

550&2100 fogli)*

In questo vassoio è possibile inserire la carta. È possibile

caricare un massimo di 900 fogli (80 g/m

2

(20 lbs.)).

(19) Vassoio 5 (quando è installato un vassoio ad alta capacità)*

In questo vassoio è possibile inserire la carta. È possibile

caricare un massimo di 3000 fogli (80 g/m

2

(20 lbs.)).

(20) Copertina anteriore (MX-3050N/3060N/3070N/3550N/

3560N/3570N/4050N/4060N/4070N)

Aprire questo sportello per commutare l'interruttore dell'alimentazione

principale su "On" o su "Off" oppure per sostituire una cartuccia del toner.

(21) Coperchio del toner (MX-5050N/5070N/6050N/6070N)

Aprire per sostituire una cartuccia di toner.

(22) Copertina anteriore (MX-5050N/5070N/6050N/6070N)

Aprire per posizionare l'interruttore di alimentazione

principale su "On" o "Off".

* Dispositivo periferico. Per maggiori informazioni, vedere il manuale dell'utente.

In dotazione come standard o non disponibile in alcuni paesi e regioni. Non disponibile su alcuni modelli. Contattare il proprio rivenditore

o il centro di assistenza autorizzato più vicino.

(2)

(3)

(3)

(4)

(5)

(6)

(7)

(12)

(11)

(10)

(9)

(8)

(13)(14)

(15)(16)

(17)

(21)

(22)

(1)

(18) (19) (20)

MX-3050N/3060N/3550

N/3560N/4050N/4060N/

5050N/6050N

MX-3050N/3060N/3070N/

3550N/3560N/3570N/

4050N/4060N/4070N
