Airmar B744V - Manuale

Seguite le precauzioni per ottimizzare le prestazioni del
prodotto e per ridurre il rischio di danni agli oggetti, le-
sioni personali e/o morte.
AVVERTIMENTO: È obbligatorio installare una carenatura
ad alto rendimento seguendo le relative istruzioni di montag-
gio. La carenatura ad alto rendimento richiede un bullone an-
tirotazione per evitare rotazioni durante la navigazione.
AVVERTIMENTO: Durante l'installazione indossate sempre
occhiali protettivi di sicurezza e una mascherina antipolvere.
AVVERTIMENTO: Verificate la presenza di infiltrazioni non
appena l'imbarcazione viene posta in acqua. Non lasciate l'im-
barcazione incustodita per più di 3 ore. Anche una piccola in-
filtrazione potrebbe provocare un notevole accumulo d'acqua.
AVVERTIMENTO: B744V, B744VL—Per realizzare un fis-
saggio a tenuta stagna, gli O-ring devono essere intatti e per-
fettamente lubrificati.
AVVERTIMENTO: B744V, B744VL—Collegate sempre il
cavo di sicurezza per evitare che l'inserto si ritragga
nell'eventualità improbabile in cui il dado cieco e/o il dado
dell'inserto si rompano o non vengano avvitati correttamente.
AVVERTIMENTO: B744V, B744VL—La valvola non è un fis-
saggio a tenuta stagna. Per realizzare un fissaggio a tenuta
stagna, installate sempre l'inserto della ruota a pale o l'ottu-
ratore fissato con il dado dell'inserto e il cavo di sicurezza.
AVVERTIMENTO: B744V, B744VL—Non rimuovete il dado
cieco. Il gruppo della valvola verrà fuori. Non è possibile fis-
sare l'inserto/otturatore senza il gruppo della valvola.
ATTENZIONE: Azionate sempre il trasduttore in acqua.
L'azionamento del trasduttore a secco provocherebbe surris-
caldamenti e guasti.
ATTENZIONE: Non montare mai un alloggiamento in bronzo
in uno scafo di metallo, poiché ciò provocherebbe la corro-
sione elettrolitica.
ATTENZIONE: Non installare mai un alloggiamento in metal-
lo su un'imbarcazione con messa a terra positiva.
ATTENZIONE: Non tirare, trasportare o tenere mai il sensore
per il suo cavo. In caso contrario potreste danneggiare i col-
legamenti interni.
ATTENZIONE: Non colpite mai il sensore.
ATTENZIONE: Non usate mai solventi. Detergenti, carbu-
rante, sigillanti, vernice e altri prodotti possono contenere sol-
venti aggressivi che attaccano le parti in materiale plastico,
specialmente il lato del trasduttore.
IMPORTANTE: Il sensore deve essere installato accurata-
mente. Prima di procedere con l'installazione leggete tutte le
istruzioni completamente. Queste istruzioni sostituiscono
qualsiasi altre istruzioni nel manuale del vostro strumento nel
caso che siano differenti da queste.
AVVERTIMENTO
Questo sensore deve essere
installato con una carenatura ad
alto rendimento!
Una carenatura tagliata accuratamente per adat-
tarsi alla forma dello scafo fornisce una superficie
di tenuta intorno al foro praticato. Se il sensore non
viene installato con una carenatura, la superficie
potrebbe non essere sufficiente per sigillare lo sca-
fo. In tali casi, l'acqua potrebbe infiltrarsi nell'imbar-
cazione, provocando danni e affondamenti.
17
-4
38
-0
1-
ita
lia
n r
ev.
04
11
/10
/14
B744V Carenatura ad alto rendimento
ISTRUZIONI PER L’INSTALLAZIONE MANUELE DELL’UTENTE &
B765LH
Applicazioni
Sensore in bronzo indicato esclusivamente per scafi in vetroresina o
in legno.
Attrezzi e materiali
Carenatura ad alto rendimento (OBBLIGATORIA)
Occhiali protettivi di sicurezza
Mascherina antipolvere
Anello passacavo/anelli passacavo (in alcune installazioni)
Fascette per cavi
Antivegetativa all'acqua (obbligatoria in acqua salata)
Identificare il modello
Il nome del modello è stampato sull'etichetta del cavo.
Test preliminare: B744V, B744VL
Collegate il multisensore allo strumento e girate la ruota a pale. Verifi-
cate il valore della velocità e la temperatura approssimativa dell'aria.
Se non ottenete nessun valore, oppure se il valore é irregolare,
controllate i collegamenti e ripetete il test. Se il problema si ripresenta,
restituite il prodotto al venditore.

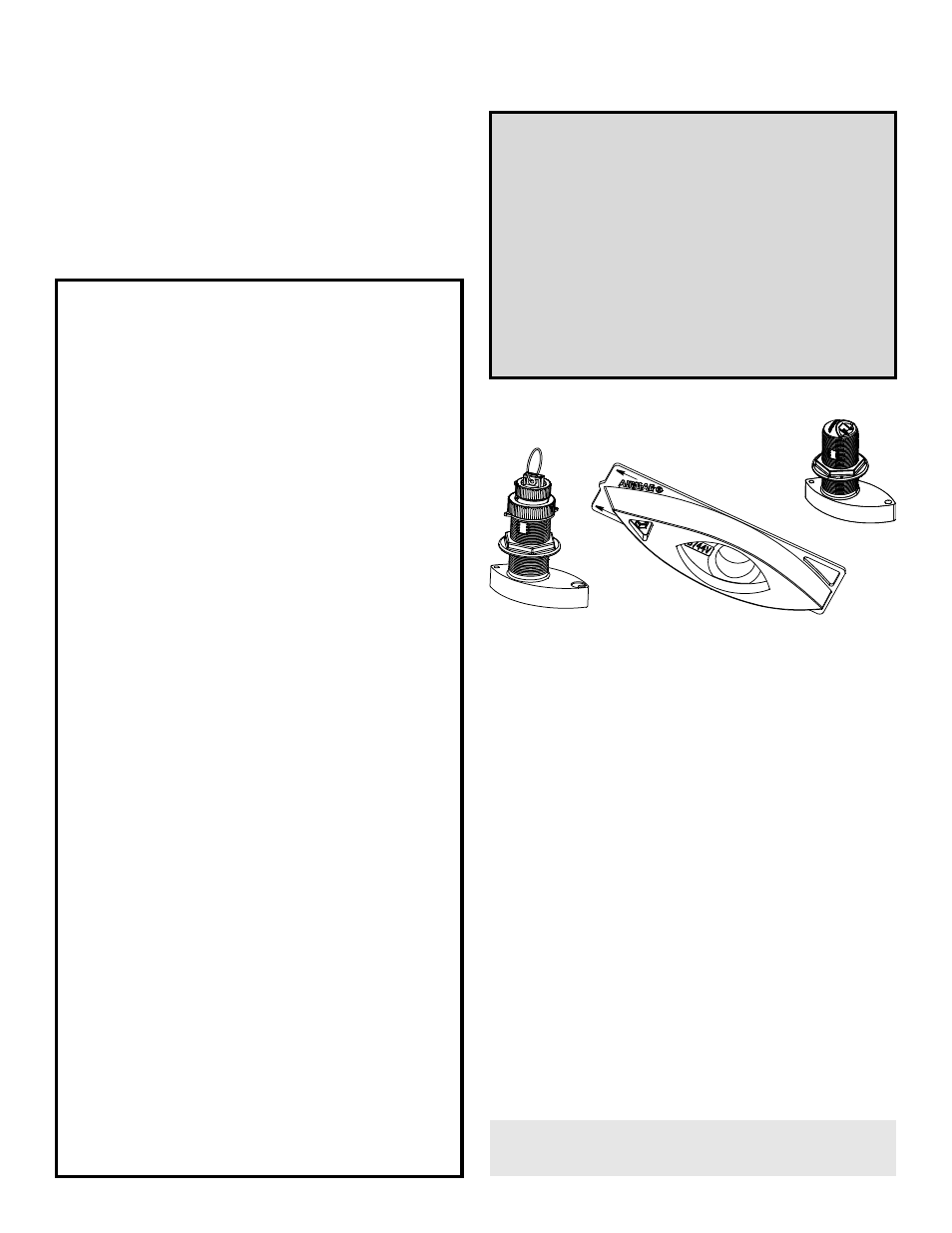

Passante scafo
Modelli: B744V, B744VL TRIDUCER® Multisensore
Retrattile con valvola
B765LH, B765LM Trasduttore CHIRP
Brevetto negli Stati Uniti N. 7.369.458. Regno Unito 2 414 077.
Stati Uniti: brevetto in corso di registrazione
Annotate le informazioni che si trovano sull'etichetta del cavo per futuro
riferimento.
N. di matricola._______________Data___________Frequenza_____kHz
B765LM
