Proel TRV12A - Manuale

MANUALE UTENTE
1. DESCRIZIONE
Regolatore di volume per linee a 100V:
•
Potenza: TRV12A 12 W - TRV50A 50 W
•
Attenuazione: posizione 10 0dB (nessuna attenuazione)
posizione 9~3 -3dB ad ogni step
posizione 2 e 3 -6dB ad ogni step
posizione 0 OFF
totale attenuazione -33 dB.
•
circuito “by-pass automatico” in accordo con la normativa EVAC EN60849
•
Installazione su scatola quadra europa non fornita
2. INSTALLAZIONE

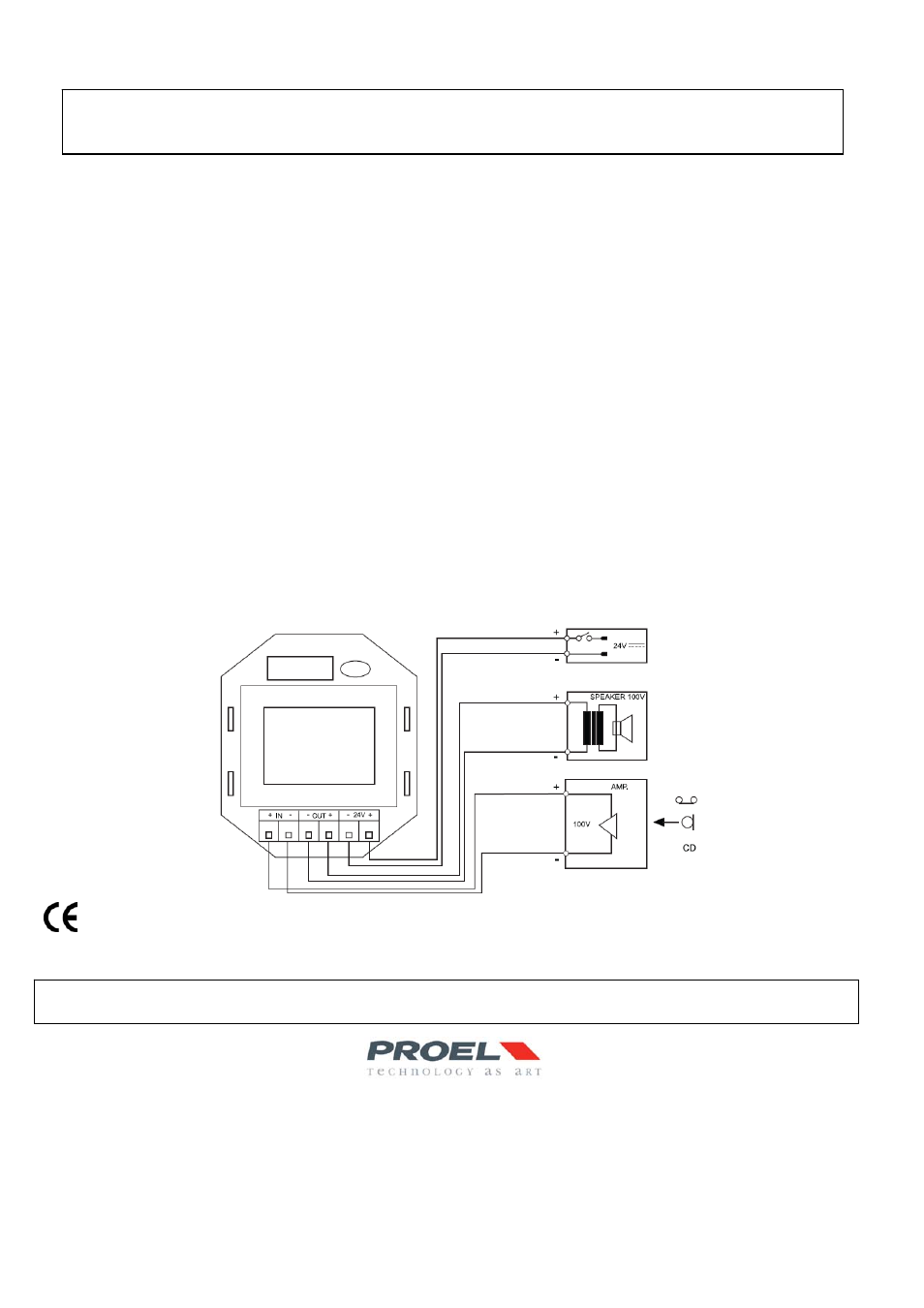

Collegamenti
1. Collegare la linea di segnale a 100V proveniente dall’amplificatore al morsetto IN rispettando la polarità.
2. Collegare il diffusore a 100V al morsetto OUT rispettando la polarità.
3. Collegare, rispettando la polarità, l’alimentazione di emergenza di 24 Vdc al morsetto + 24V -.
Note
Quando al dispositivo arriva una tensione di 24 Vdc, il circuito di ”by-pass automatico” esclude la regolazione effettuata dall’’utente e al
diffusore arriva piena potenza.
All’uscita di un singolo amplificatore è possibile collegare più di regolatore di volume in parallelo.
Fare particolare attenzione che il carico totale dei diffusori distribuiti sui vari regolatori non superi la potenza erogabile dall’amplificatore,
un eventuale sovraccarico, porta al danneggiamento dell’amplificatore.
Su ogni regolatore è possibile collegare un numero di diffusori con un carico massimo pari alla potenza del regolatore utilizzato.
Il prodotto è conforme alla Direttiva 89/336/CEE (Compatibilità Elettromagnetica)
Il prodotto è conforme alla Direttiva 73/23/CEE (Bassa Tensione)
Regolatore di Volume
TRV12A - TRV50A
La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di apportare miglioramenti ai prodotti esistenti, senza
preavviso e in qualunque momento.
