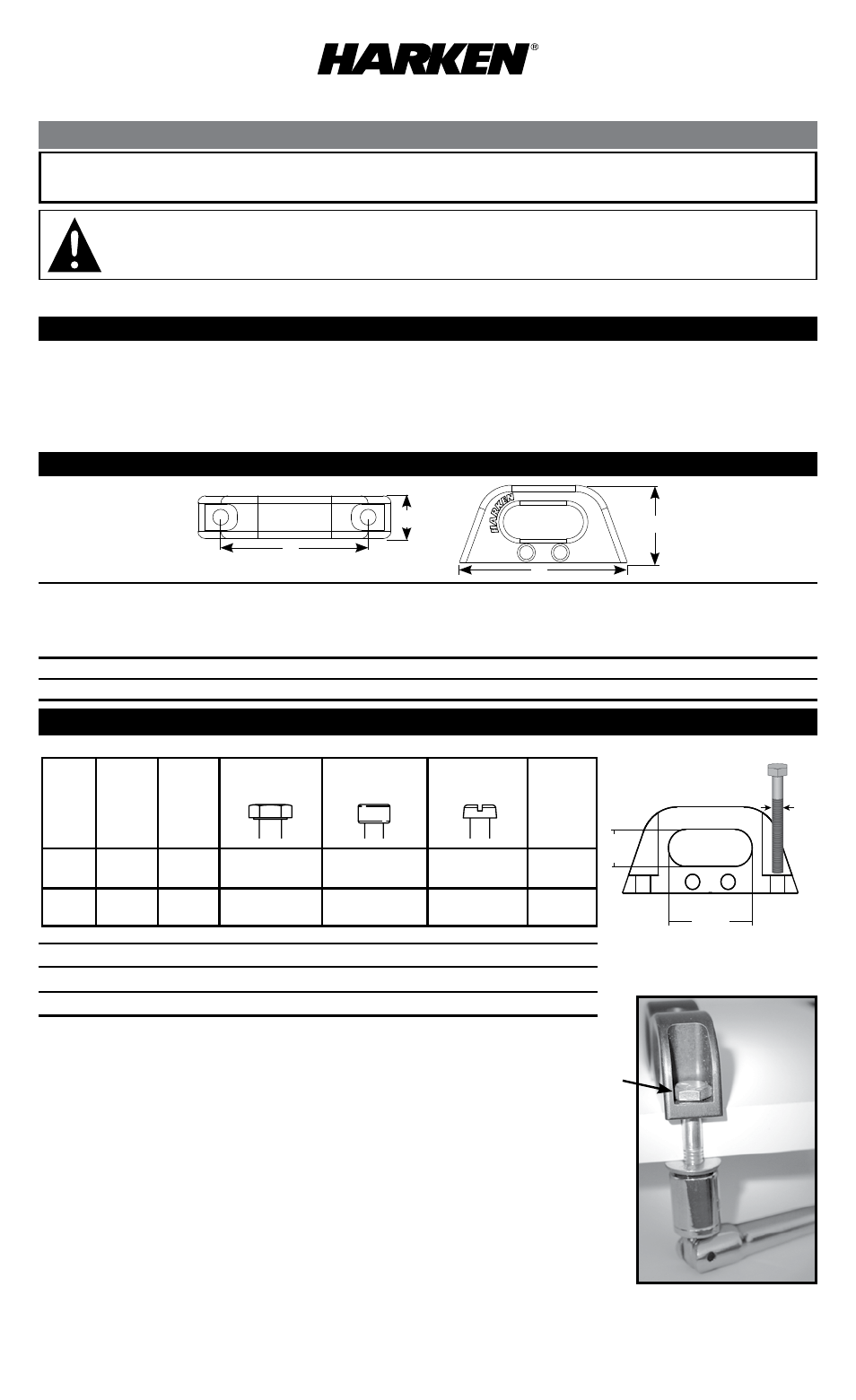

Harken 3280 Grand Prix Jib Lead - Manuale

B
A
C
A1
ISTRUZIONI ONLINE
Passascotte per Fiocco
3280, 3281
Al fine di evitare incidenti, possibili danni alle vostre imbarcazioni o lesioni personali
o la morte, seguire attentamente le istruzioni riportate. Per ulteriori informazioni
relative alla sicurezza, consultare il sito www.harken.com/manuals.
USA – Tel: (+1) 262-691-3320 • Web: www.harken.com • Email: [email protected]
Italy – Tel: (+39) 031.3523511 • Web: www.harken.it • Email: [email protected]
Fissare la cima a loop ai due piccoli fori per assicurare temporaneamente la bugna del fiocco /
genoa liberando un verricello che può essere utilizzato durante i giri di boa, cambio vele, etc.
Peso ridotto : realizzati in alluminio 6061-T6 anodizzato Hard Lube.
Facile montaggio : grazie alle viti a testa esagonale.
Caratteristiche
IMPORTANTE: consultare la sezione controlli e manutenzione in fondo al manuale.
Dimensioni
Num.
S
Distanza fori
di fissaggio
L
Lunghezza
W
Larghezza
H
Altezza
Max Ø
scotta
Masimo carico
di lavoro
Carico
di rottura
Descrizione mm mm mm mm mm kg kg
3280 Passascotte per Fiocco Midrange 55 75 22 37 12 680 1360
3281 Passascotte per Fiocco BigBoat 96 125 29 58 22 1930 3860
Bulloneria (Non Inclusa)
Le viti a testa esagonale* sono ideali per l’installazione
in coperta. Durante il serraggio, la testa esagonale della
vite è bloccata dalle scanalature laterali del passascotte.
Nota: nel modello 3280 devono essere utilizzati
esclusivamente bulloni da 6 millimetri a testa esagonale.
Utilizzare viti in acciaio inox A4 (316) o A2 (18-8). Assicurarsi
di utilizzare rondelle o piastre di supporto sufficientemente grandi
e di fissare le rondelle ed i dadi autobloccanti. È responsabilità
dell'installatore scegliere adeguatamente viti, dadi, rondelle o
piastre filettate, tenendo conto dei materiali e dei carichi che
dovranno sopportare . Harken non si assume alcuna responsabilità
in caso di una non corretta installazione dei passascotte o di una
scelta inadeguata delle viti di fissaggio.
La testa
esagonale è
bloccata dalle
scanalature del
passascotte.
L
<COMPANY NAME>
SCALE:1:2
SIZE DWG. NO. A REV.
MATERIAL
FINISH
--
--
DO NOT SCALE DRAWING APPLICATION
USED ON NEXT ASSY
DIMENSIONS ARE IN INCHES
TOLERANCES:
FRACTIONAL ±
ANGULAR: MACH ± BEND ±
TWO PLACE DECIMAL ±
THREE PLACE DECIMAL ±
NAME DATE
DRAWN
CHECKED
ENG APPR.
MFG APPR.
Q.A.
SHEET 1 OF 1 WEIGHT:
COMMENTS:
THE INFORMATION CONTAINED IN THIS
DRAWING IS THE SOLE PROPERTY OF
<INSERT COMPANY NAME HERE>. ANY
REPRODUCTION IN PART OR AS A WHOLE
WITHOUT THE WRITTEN PERMISSION OF
<INSERT COMPANY NAME HERE> IS
PROHIBITED.
PROPRIETARY AND CONFIDENTIAL
W
H
<COMPANY NAME>
SCALE:1:2
SIZE DWG. NO. A REV.
MATERIAL
FINISH
--
--
DO NOT SCALE DRAWING APPLICATION
USED ON NEXT ASSY
DIMENSIONS ARE IN INCHES TOLERANCES:
FRACTIONAL ±
ANGULAR: MACH ± BEND ±
TWO PLACE DECIMAL ±
THREE PLACE DECIMAL ±
NAME DATE
DRAWN
CHECKED
ENG APPR.
MFG APPR.
Q.A.
SHEET 1 OF 1 WEIGHT:
COMMENTS:
THE INFORMATION CONTAINED IN THIS
DRAWING IS THE SOLE PROPERTY OF
<INSERT COMPANY NAME HERE>. ANY REPRODUCTION IN PART OR AS A WHOLE
WITHOUT THE WRITTEN PERMISSION OF
<INSERT COMPANY NAME HERE> IS
PROHIBITED.
PROPRIETARY AND CONFIDENTIAL
Tipo di Montaggio Bulloneria
Installazione in coperta. Accesso dal basso. Testa esagonale*, brugola, testa tonda.
Installazione con fori filettati. Testa tonda, brugola.
Part
No.
A A1
Testa Esagonale Brugola Testa Tonda
C
mm mm mm
3280 15 38 6 mm 6 mm 6 mm 55
3281 25 60 10 mm 10 mm 10 mm 96
B B B
S
