Scaricatore di condensa GESTRA ®
BK 29
Manuale di istruzioni per
Scaricatore di condensa GESTRA
® BK 29
PN 160, DN 15-25
Montaggio
La corretta direzione del flusso è indicata
con una freccia riportata sul corpo dello
scaricatore. Il montaggio può essere
effettuato in qualsiasi posizione. Per
permettere lo smontaggio del coperchio
prevedere uno spazio libero sopra il
coperchio di almeno 80 mm.
Note importanti
Trattamento delle saldature
Raccomandiamo di eseguire la ricottura
solamente tramite resistenze. La ricottura
deve essere localizzata nella zona di
Funzionamento
Lo scaricatore termostatico/termodinamico
BK 29 è dotato di sistema di regolazione
resistente alla corrosione ed ai colpi
d’ariete. Lo scaricatore apre e chiude pochi
gradi sotto la temperatura del vapor saturo
relativa alla pressione applicata. L’aria
viene automaticamente eliminata durante
l’avviamento come pure durante l’esercizio.
L’otturatore dello scaricatore funziona
anche come valvola di non ritorno.
saldatura; lo scaricatore non deve essere
isolato durante il trattamento termico.
Se viene utilizzato un trattamento termico
tramite fiamma il gruppo di regolazione
deve essere smontato, in caso contrario il
gruppo verrà seriamente e irrimediabil-
mente danneggiato.
Manutenzione
Lo scaricatore BK 29 non richiede nessuna
particolare manutenzione. La capacità di
scarico ed il corretto funzionamento
possono comunque essere influenzati
dall’accumulo di sporcizia.
Pulizia del filtro e sostituzione
gruppo di regolazione 2
1. Chiudere la valvola del vapore, in caso
di contropressione chiudere anche la
valvola della condensa.
2. Allentare le viti / e togliere il
coperchio .
3. Togliere il gruppo di regolazione ed
il filtro.
4. Pulire il corpo , regolatore , co-
perchio e filtro .
5. Togliere la guarnizione .
6. Pulire le superfici di tenuta del regolatore
e del corpo, tenuta metallo/metallo.
7. Sostituire il filtro . Applicare del gras-
so resistente alle alte temperature sulla
filettatura del regolatore . Avvitare il
regolatore e serrare con una coppia di
100 Nm.
8. Montare il coperchio . Applicare del
grasso resistente alle alte temperature
sui quattro prigionieri e serrare con
coppia di 80 Nm a coppie diagonali in più
riprese.
3
4.5
4.4
4.5
4.3
4.2
2
1
Pressione/Temperatura
(DIN 2401) PN 160 13 CrMo 4 4
Pressione [bar] 153 110 35
massima [psi g] 2220 1600 900
Temperatura [°C] 350 505 550
massima [°F] 660 940 986
Pressione differen-
ziale massima
110 [bar]
(pressione di 1600 [psi g]
ingresso meno
pressione di uscita)
Posiz. Descrizione Codice Quantità Note
1 Corpo – 1
Non parte
ricambio
2*) Gruppo di regolazione completo
370281 1
di guarnizione
3 Coperchio – 1
Non parte
ricambio
4.2*) Guarnizione coperchio 086519 1 Grafite/CrNi
4.3 Filtro 096701 1
4.4 Prigioniro M 16 x 75 DIN 2509 010167 4 1.7709
4.5 Dado M 16 DIN 934 010168 8 1.7258

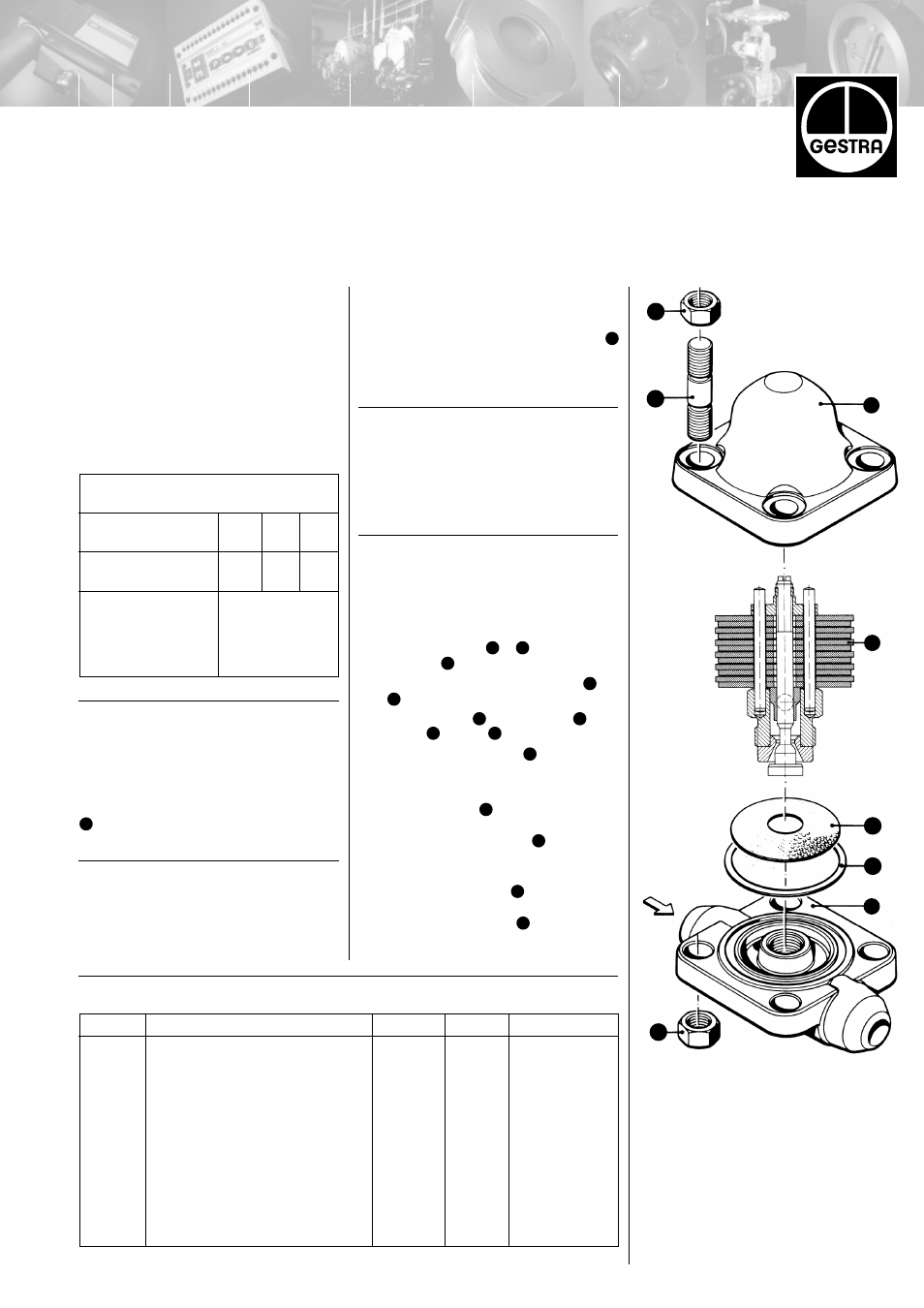

Componenti
3
4.4 4.5
1
2
3
3
3
2
4.2
4.5
4.3
4.3
4.3
2
2
*) Parti soggette ad usura (da tenere a stock)
